ভূ-সংযোগের পূর্বে ও পরে B ও D বিন্দুর বিভবের কীরূপ পরিবর্তন ঘটবে তা গাণিতিকভাবে দেখাও।

উত্তর: ভূসংযোগের পূর্বে: [চিত্র] 'গ' থেকে পাই, বর্তনীর তুল্যরোধ [গণিত] ∴ বর্তনীর প্রবাহ, [গণিত] বিন্দুর বিভব [গণিত] AB অংশের বিভব পার্থক্য, [গণিত] বিন্দুর বিভব, [গণিত] BD অংশের রোধ, [গণিত] [ ∵ (গ) থেকে পাই, [গণিত] ও [গণিত] এর তুল্যরোধ, [গণিত] ] [গণিত] অংশের বিভব পার্থক্য, [গণিত] বিন্দুর বিভব, [গণিত] ভূসংযোগের পর : [চিত্র] C বিন্দুতে ভূ-সংযোগ করলে C বিন্দুর বিভব, [গণিত] বর্তনীর প্রবাহ [গণিত] হলে, BC অংশের বিভব পার্থক্য [গণিত] বিন্দুর বিভব [গণিত] হলে, [গণিত] বা, [গণিত] CD অংশের বিভব পার্থক্য [গণিত] বিন্দুর বিভব [গণিত] বা, [গণিত] দেখা যাচ্ছে, [গণিত] এবং [গণিত] ∴ ভূসংযোগের পর B ও D উভয় বিন্দুর বিভব হ্রাস পাবে। [গণিত] বিন্দুর বিভব কমে [গণিত] D বিন্দুর বিভব কমে, [গণিত]

SSC পদার্থবিজ্ঞান অধ্যায়-১১ : চল বিদ্যুৎ (Full Syllabus) CQ — Prosthuti প্রশ্নব্যাংক

SSC · পদার্থবিজ্ঞান · অধ্যায়-১১ : চল বিদ্যুৎ (Full Syllabus) · সৃজনশীল

ভূ-সংযোগের পূর্বে ও পরে B ও D বিন্দুর বিভবের কীরূপ পরিবর্তন ঘটবে তা…

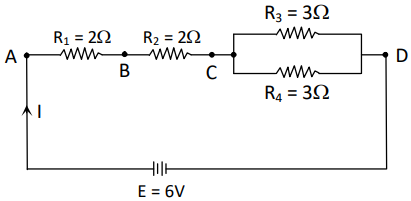

উদ্দীপক

question image

Mymensingh · 2024

উত্তর

কোনো নির্দিষ্ট তাপমাত্রায় একক দৈর্ঘ্য ও একক প্রস্থচ্ছেদের ক্ষেত্রফল বিশিষ্ট কোনো পরিবাহীর রোধকে ঐ তাপমাত্রায় এর উপাদানের আপেক্ষিক রোধ বলে।

উত্তর

কোনো এলাকায় বিদ্যুতের চাহিদা যদি উৎপাদন থেকে বেশি হয় তাহলে গ্রিড সেখানে প্রয়োজনীয় বিদ্যুৎ সরবরাহ করতে পারে না। তখন সাবস্টেশনগুলো এক এলাকার বিদ্যুৎ সরবরাহ করার জন্য অন্য একটি এলাকায় বিদ্যুৎ সরবরাহ বন্ধ রাখতে বাধ্য হয়। একে লোডশেডিং বলে। লোডশেডিং এর অন্যতম প্রধান কারণ বিদ্যুতের অপচয় বা তড়িতের সিস্টেম লস। কারণ বৈদ্যুতিক তারে বিদ্যুৎ পাঠানোর সময় তারের রোধের জন্য (I2R\mathrm{I}^2 \mathrm{R} পরিমাণ তাপ) লস হয় যাকে সিস্টেম লস বলে। এর জন্য বৈদ্যুতিক তারে বিদ্যুতের অপচয় হয়। এই অপচয় বা সিস্টেম লস কমানোর জন্য উচ্চ ভোল্টেজ বিদ্যুৎ পাঠানো হয়। এই অপচয় কম হলে লোডশেডিংও কম হবে।

উত্তর

এখানে, R1=R2=2Ω\mathrm{R}_1=\mathrm{R}_2=2 \Omega R3=R4=3Ω\mathrm{R}_3=\mathrm{R}_4=3 \Omega বর্তনীতে R3\mathrm{R}_3 ও R4\mathrm{R}_4 সমান্তরালে যুক্ত। এদের তুল্যরোধ RP\mathrm{R}_{\mathrm{P}} হলে, 1RP=1R3+1R4=13+13=23∴RP=32=1.5Ω\begin{aligned} & \frac{1}{\mathrm{R}_{\mathrm{P}}}=\frac{1}{\mathrm{R}_3}+\frac{1}{\mathrm{R}_4}=\frac{1}{3}+\frac{1}{3}=\frac{2}{3} \\ & \therefore \mathrm{R}_{\mathrm{P}}=\frac{3}{2}=1.5 \Omega\end{aligned} এখন R1,R2\mathrm{R}_1, \mathrm{R}_2 ও RP\mathrm{R}_{\mathrm{P}} বর্তনীতে শ্রেণি সমবায়ে যুক্ত, ∴ বর্তনীর তুল্যরোধ, Req=R1+R2+RP=(2+2+1.5)=5.5Ω (Ans.) \mathrm{R}_{\mathrm{eq}}=\mathrm{R}_1+\mathrm{R}_2+\mathrm{R}_{\mathrm{P}}=(2+2+1.5)=5.5 \Omega \text{ (Ans.) }

উত্তর

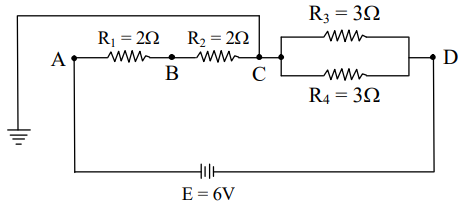

ভূসংযোগের পূর্বে: question image 'গ' থেকে পাই, বর্তনীর তুল্যরোধ Req=5.5Ω\mathrm{R}_{\mathrm{eq}}=5.5 \Omega ∴ বর্তনীর প্রবাহ, I=EReq=65.5=1.09 A\mathrm{I}=\frac{\mathrm{E}}{\mathrm{R}_{\mathrm{eq}}}=\frac{6}{5.5}=1.09 \mathrm{~A} ∴A\therefore \mathrm{A} বিন্দুর বিভব VA=6 V\mathrm{V}_{\mathrm{A}}=6 \mathrm{~V} AB অংশের বিভব পার্থক্য, VAB=IR1=1.09×2=2.18 V\mathrm{V}_{\mathrm{AB}}=\mathrm{IR}_1=1.09 \times 2=2.18 \mathrm{~V} ∴B\therefore \mathrm{B} বিন্দুর বিভব, VB==VA−VAB=6−2.18=3.82 V\mathrm{V}_{\mathrm{B}}==\mathrm{V}_{\mathrm{A}}-\mathrm{V}_{\mathrm{AB}}=6-2.18=3.82 \mathrm{~V} BD অংশের রোধ, RBD=(2+1.5)=3.5Ω\mathrm{R}_{\mathrm{BD}}=(2+1.5)=3.5 \Omega [ ∵ (গ) থেকে পাই, R3\mathrm{R}_3 ও R4\mathrm{R}_4 এর তুল্যরোধ, RP=1.5Ω\mathrm{R}_{\mathrm{P}}=1.5 \Omega ] ∴BD\therefore \mathrm{BD} অংশের বিভব পার্থক্য, VBD=IRBD=1.09×3.5=3.82 V\mathrm{V}_{\mathrm{BD}}=\mathrm{IR}_{\mathrm{BD}}=1.09 \times 3.5=3.82 \mathrm{~V} ∴D\therefore \mathrm{D} বিন্দুর বিভব, VD=VB−VBD=(3.82−3.82)V=0 V\mathrm{V}_{\mathrm{D}}=\mathrm{V}_{\mathrm{B}}-\mathrm{V}_{\mathrm{BD}}=(3.82-3.82) \mathrm{V}=0 \mathrm{~V} ভূসংযোগের পর : question image C বিন্দুতে ভূ-সংযোগ করলে C বিন্দুর বিভব, VC′=0 V\mathrm{V}_{\mathrm{C}}^{\prime}=0 \mathrm{~V} বর্তনীর প্রবাহ I=1.09 A\mathrm{I}=1.09 \mathrm{~A} হলে, BC অংশের বিভব পার্থক্য V′BC=IR2=1.09×2=2.18 V\mathrm{V}^{\prime}{ }_{\mathrm{BC}}=\mathrm{IR}_2=1.09 \times 2=2.18 \mathrm{~V} ∴B\therefore \quad \mathrm{B} বিন্দুর বিভব VB′\mathrm{V}_{\mathrm{B}}^{\prime} হলে, VBC′=VB′−VC′\mathrm{V}_{\mathrm{BC}}^{\prime}=\mathrm{V}_{\mathrm{B}}^{\prime}-\mathrm{V}_{\mathrm{C}}^{\prime} বা, 2.18=VB′−02.18=\mathrm{V}_{\mathrm{B}}^{\prime}-0 ∴VB′=2.18 V\therefore \quad \mathrm{V}_{\mathrm{B}}^{\prime}=2.18 \mathrm{~V} CD অংশের বিভব পার্থক্য VCD′=IRP=1.09×1.5=1.635 V\mathrm{V}_{\mathrm{CD}}^{\prime}=\mathrm{IR}_{\mathrm{P}}=1.09 \times 1.5=1.635 \mathrm{~V} ∴D\therefore \quad \mathrm{D} বিন্দুর বিভব VCD′=VC′−VD′\mathrm{V}_{\mathrm{CD}}^{\prime}=\mathrm{V}_{\mathrm{C}}^{\prime}-\mathrm{V}_{\mathrm{D}}^{\prime} বা, 1.635=0−VD′1.635=0-\mathrm{V}_{\mathrm{D}}^{\prime} ∴VD′=−1.635 V\therefore \quad \mathrm{V}_{\mathrm{D}}^{\prime}=-1.635 \mathrm{~V} দেখা যাচ্ছে, VB′<VB\mathrm{V}_{\mathrm{B}}^{\prime}<\mathrm{V}_{\mathrm{B}} এবং VD′<VD\mathrm{V}_{\mathrm{D}}^{\prime}<\mathrm{V}_{\mathrm{D}} ∴ ভূসংযোগের পর B ও D উভয় বিন্দুর বিভব হ্রাস পাবে। BB বিন্দুর বিভব কমে ΔAB=VB−VB′=(3.82−2.18)V=1.64 V\Delta A_B=V_B-V_B^{\prime}=(3.82-2.18) V=1.64 \mathrm{~V} D বিন্দুর বিভব কমে, ΔVD=VD−VD′=0−(−1.635)=1.635 V\Delta \mathrm{V}_{\mathrm{D}}=\mathrm{V}_{\mathrm{D}}-\mathrm{V}_{\mathrm{D}}^{\prime}=0-(-1.635)=1.635 \mathrm{~V}
