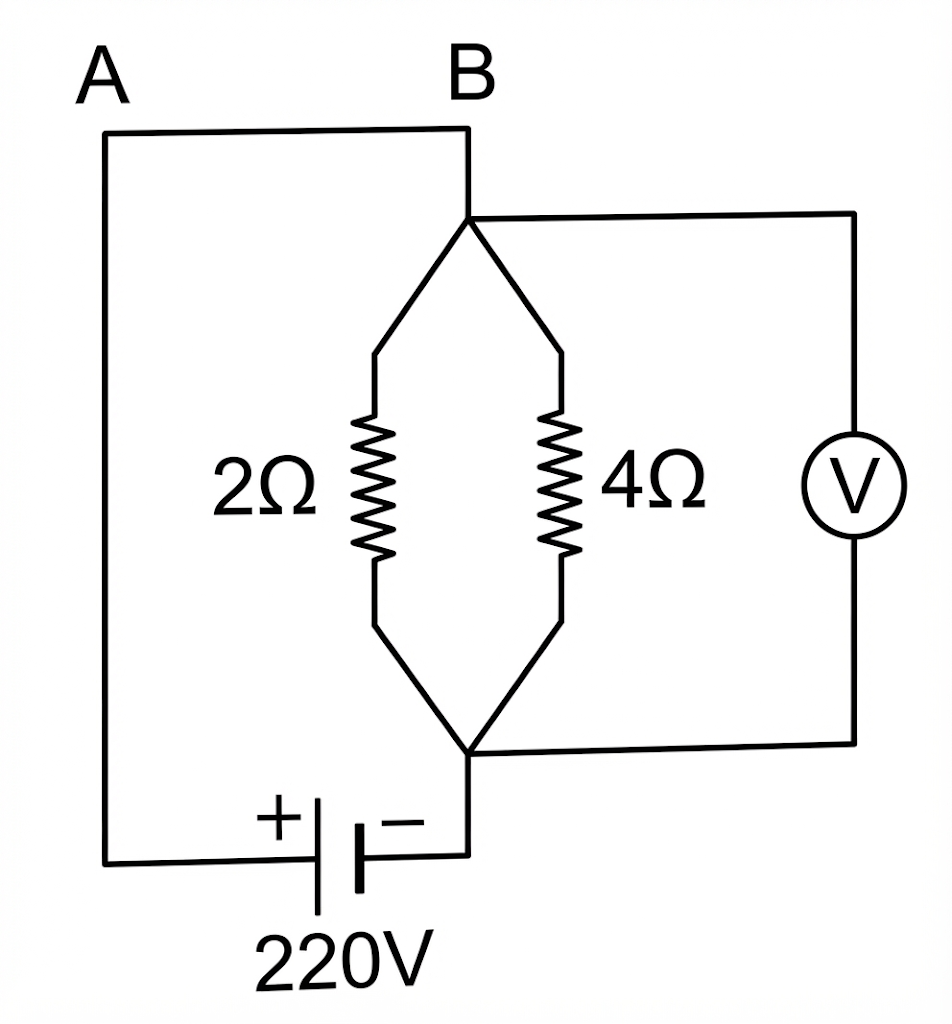

যদি [গণিত] ও [গণিত] এর মাঝখানে 10Ω রোধ যুক্ত করা হয় তবে বিভব পার্থক্য কি পরিবর্তন হবে? যুক্তিসহ বিশ্লেষণ করো।

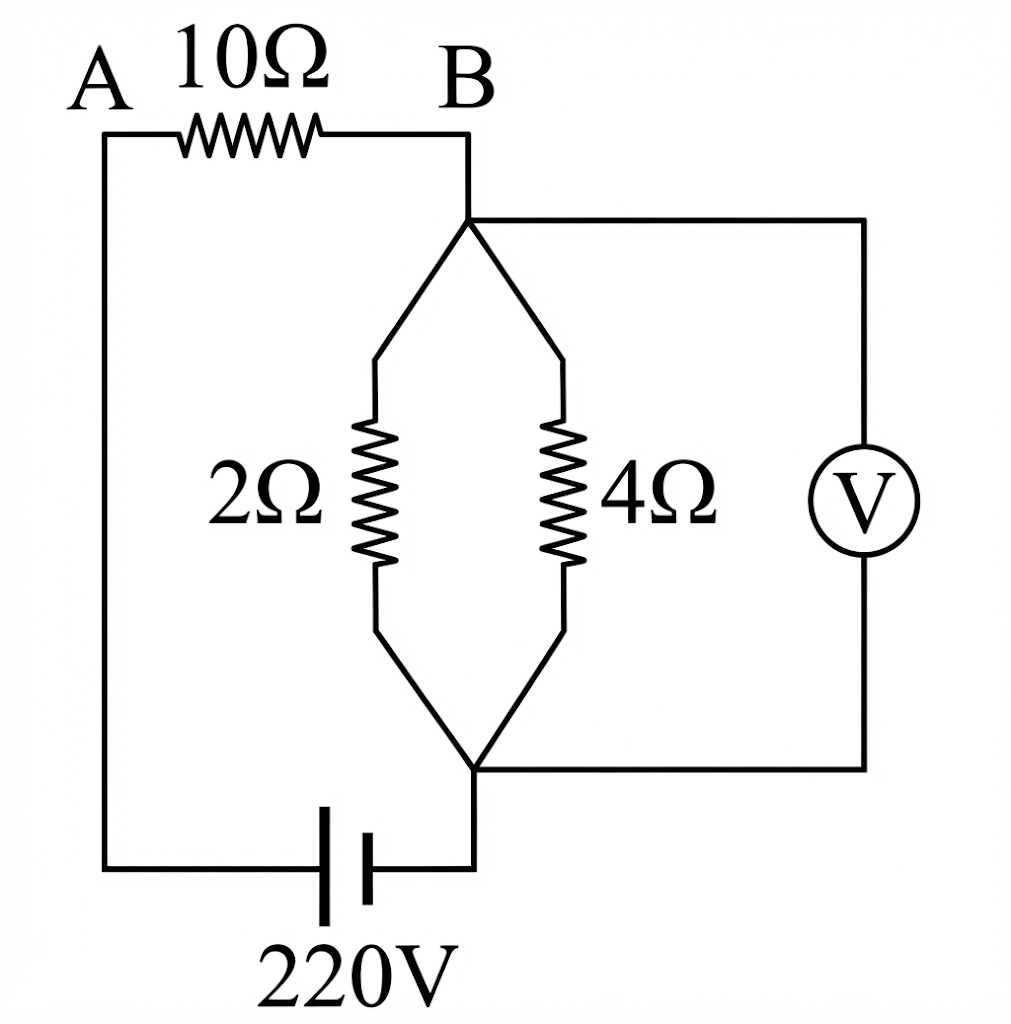

উত্তর: উদ্দীপকের বর্তনীতে সমান্তরাল সমবায়টিতে বিভব পার্থক্য হবে তড়িচ্চালক শক্তির সমান যা [গণিত] এখন, [গণিত] ও [গণিত] এর মধ্যে 10Ω রোধ যুক্ত করা হলে, বর্তনীটি হবে- [চিত্র] এখন সমান্তরাল সমবায়ে দুই প্রান্তের বিভব পার্থক্য [গণিত] হলে, [গণিত] এখানে, 'গ' হতে সমান্তরাল সমবায়ের তুল্যরোধ, [গণিত] ও [গণিত] এর মধ্যকার রোধ, [গণিত] তড়িচ্চালক শক্তি, [গণিত] অর্থাৎ, বিভব পার্থক্য 220 V হতে কমে 25.88 V হয়। অতএব, [গণিত] ও [গণিত] এর মাঝে 10Ω রোধ যুক্ত করা হলে বিভব পার্থক্য (220 - 25.88) = 194.12 V হ্রাস পাবে।
