ব্রিজটির সাম্যবস্থায় উদ্দীপকের অ্যামিটার দিয়ে তড়িৎপ্রবাহ মাপা যাবে কি? যদি মাপতে হয় তবে অ্যামিটারটির অভ্যন্তরীণ কী ধরনের পরিবর্তন করতে হবে-গাণিতিকভাবে দেখাও।

উত্তর: [চিত্র] ব্রিজটি সাম্যাবস্থায় থাকলে গ্যাললভোনোমিটারের মধ্যে প্রবাহিত হবে না। EABCF লুপে কির্শদের সূত্র প্রয়োগ করে পাই, −12 + 5I1+ 10I1 = 0 ⇒ 15I1=12 [গণিত] অ্যামিটার দিয়ে এই প্রবাহ মাপা যাবে না। এখন I1 প্রবাহ মাপতে হলে উক্ত অ্যামিটারের সমান্তরালে S মানের রোধ যুক্ত করলে তড়িৎ প্রবাহ মাপা যাবে। ∴ পাল্লা বৃদ্ধি করতে হবে, [গণিত] গুণ ধরি, অ্যামিটারের অভ্যন্তরীণ রোধ = r [গণিত] মানের রোধ অ্যামিটারের সাথে সমান্তরালে যুক্ত করলে উক্ত প্রবাহ মাপা যাবে।

HSC Physics 2nd Paper Chapter 3: চলতড়িৎ CQ — Prosthuti প্রশ্নব্যাংক

HSC · Physics 2nd Paper · Chapter 3: চলতড়িৎ · সৃজনশীল

ব্রিজটির সাম্যবস্থায় উদ্দীপকের অ্যামিটার দিয়ে তড়িৎপ্রবাহ মাপা যা…

উদ্দীপক

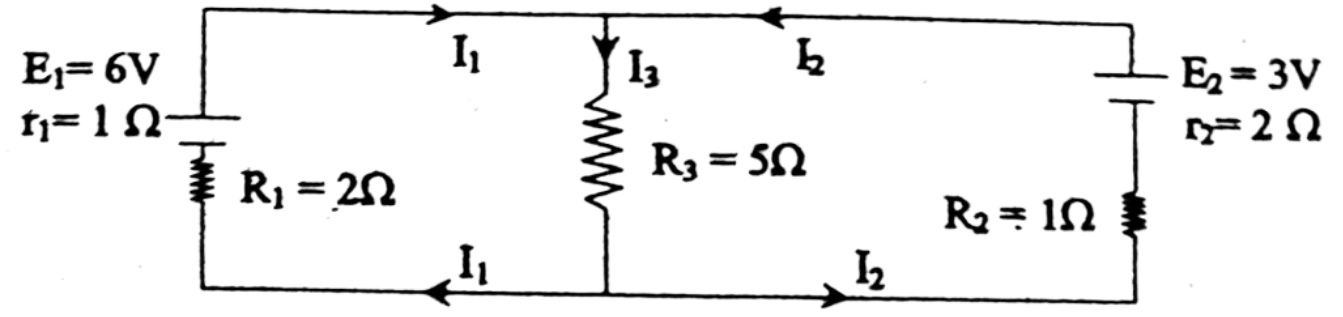

নিচের চিত্রটি লক্ষ্য কর এবং প্রশ্নগুলোর উত্তর দাওঃ question image

উত্তর

কোনো কোষের দুই প্রান্ত একটি পরিবাহি তার দিয়ে দিয়ে যুক্ত করলে পরিবাহীর মুক্ত ইলেট্রনগুলো প্রবাহিত হয় তড়িৎ প্রবাহ সৃষ্টি করে। ইলেকট্রনগুলো যে গড় বেগ প্রবাহিত হয় তাকে তাড়ন বেগ বলে।

উত্তর

তাপমাত্রা বৃদ্ধির সাথে অর্ধপরিবাহির পদার্থের রোধ হ্রাস পায়। অর্ধ পরিবাহীর পদার্থের তাপমাত্রা বাড়ালে কেলাসে মুক্ত ইলেকট্রনের সংখ্যা বৃদ্ধি পায়। তাপমাত্রা বৃদ্ধির সাথে এই ইলেকট্রনগুলো শক্তি প্রাপ্ত হয় এবং কেলাশে চলাচল করতে পারে। ফলে অর্ধপরিবাহীর রোধ কমে যায় এবং তড়িৎ পরিবাহিতা বৃদ্ধি ডায়। তবে একটা নির্দিষ্ট তাপমাত্রা পর্যন্তই এ রোধ কমে এর ওপর আবার রোধ বাড়ে।

উত্তর

দেওয়া আছে, P = 5Ω, Q= 10Ω, R= 10Ω, S = 30Ω ধরি, ব্রিজটিকে সাম্যাবস্থায় রাখতে হলে ৪র্থ বাহুতে S রোধের সাথে S2 রোধ যুক্ত করতে হবে। সম্যাবস্থায় ৪র্থ বাহুর রোধ S1 ∴PQ=RS1⇒510=10 S1⇒S1=10×105=20Ω\begin{aligned} & \therefore \frac{\mathrm{P}}{\mathrm{Q}}=\frac{\mathrm{R}}{\mathrm{S}_1} \\ & \Rightarrow \frac{5}{10}=\frac{10}{\mathrm{~S}_1} \\ & \Rightarrow \mathrm{S}_1=\frac{10 \times 10}{5}=20 \Omega\end{aligned} ∵ S > S1 তাই S রোধের সাথে S2 সমান্তরালে যুক্ত করতে হবে। ∴1 S1=1 S+1 S2⇒1 S2=1 S1−1 S=120−130=160∴S2=60Ω\begin{aligned} & \therefore \frac{1}{\mathrm{~S}_1}=\frac{1}{\mathrm{~S}}+\frac{1}{\mathrm{~S}_2} \\ & \Rightarrow \frac{1}{\mathrm{~S}_2}=\frac{1}{\mathrm{~S}_1}-\frac{1}{\mathrm{~S}}=\frac{1}{20}-\frac{1}{30}=\frac{1}{60} \\ & \therefore \mathrm{S}_2=60 \Omega\end{aligned} ∴ ব্রিজটি সমাবস্থায় রাখতে হলে ৪র্থ বাহুতে 60Ω মানের রোধ সমান্তরালে মুক্ত করতে হবে।

উত্তর

question image ব্রিজটি সাম্যাবস্থায় থাকলে গ্যাললভোনোমিটারের মধ্যে প্রবাহিত হবে না। EABCF লুপে কির্শদের সূত্র প্রয়োগ করে পাই, −12 + 5I1+ 10I1 = 0 ⇒ 15I1=12 ⇒I1=1215=0.8 A=800 mA>2 mA\Rightarrow \mathrm{I}_1=\frac{12}{15}=0.8 \mathrm{~A}=800 \mathrm{~mA}>2 \mathrm{~mA} অ্যামিটার দিয়ে এই প্রবাহ মাপা যাবে না। এখন I1 প্রবাহ মাপতে হলে উক্ত অ্যামিটারের সমান্তরালে S মানের রোধ যুক্ত করলে তড়িৎ প্রবাহ মাপা যাবে। ∴ পাল্লা বৃদ্ধি করতে হবে, n=800 mA2 mA=400\mathrm{n}=\frac{800 \mathrm{~mA}}{2 \mathrm{~mA}}=400 গুণ ধরি, অ্যামিটারের অভ্যন্তরীণ রোধ = r ∴S=rn−1=r400−1=r399\therefore S=\frac{r}{n-1}=\frac{r}{400-1}=\frac{r}{399} ∴r399Ω\therefore \frac{\mathrm{r}}{399} \Omega মানের রোধ অ্যামিটারের সাথে সমান্তরালে যুক্ত করলে উক্ত প্রবাহ মাপা যাবে।
