ঘটনাচিত্র-২ এ কি ব্যবস্থা গ্রহণ করলে চিত্রে প্রদর্শিত [গণিত] রোধের প্রবাহ শূন্য হয়ে যাবে? গাণিতিক বিশ্লেষণের সাহায্যে তোমার মতামত দাও।

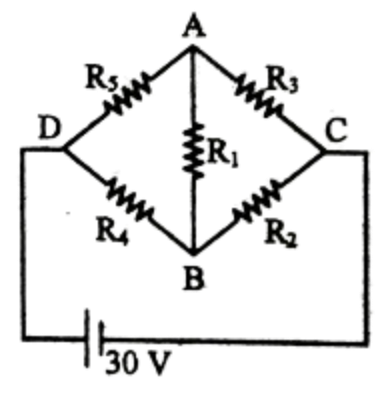

উত্তর: ঘটনা চিত্র-২ এ প্রদত্ত বর্তনীটির নিম্নরূপ চিত্র অঙ্কন করলে এর পরিচিত রূপটি দৃশ্যমান হয়। [চিত্র] অর্থাৎ পাশের বর্তনীর সজ্জা হুইটস্টোন। ব্রিজের ন্যায়। ব্রিজটি সাম্যাবস্থায় আসলে [গণিত] রোধের মধ্য দিয়ে প্রবাহ শূন্য হবে। মনে করি, সাম্যাবস্থায় A ও D এর মধ্যে রোধ R;' হুইটস্টোন ব্রিজের নীতি অনুযায়ী, [গণিত] বা, [গণিত] যেহেতু, [গণিত] সুতরাং [গণিত] এর সাথে [গণিত] মানের রোধ সমান্তরালে যুক্ত করতে হবে। [গণিত] বা, [গণিত] বা, [গণিত] অর্থাৎ, [গণিত] এর সাথে [গণিত] রোধ সমান্তরালে যুক্ত করলে বর্তনীটি সাম্যাবস্থায় আসবে এবং [গণিত] রোধের প্রবাহ শূন্য হয়ে যাবে।
