শ্রেণিযুক্ত অবস্থায় 60 W রোধের মধ্যদিয়ে প্রবাহিত প্রবাহমাত্রা নির্ণয় কর।
উত্তর: এখানে, R1, R 2 = 60 [গণিত] Ve = 120 V R [গণিত] = R1 + R 2 = (60 + 60) [গণিত] = 120 [গণিত] তড়িৎপ্রবাহের মান = [গণিত] যেহেতু রোধদ্বয় শ্রেণীতে যুক্ত তাই উভয় রোধের মধ্যে দিয়ে বর্তনীর প্রবাহমাত্রা I = 1A প্রবাহিত হবে। অতএব, শ্রেণীযুক্ত অবস্থায় 60 [গণিত] রোধের মধ্য দিয়ে প্রবাহিত প্রবাহমাত্রা 1A।
HSC Physics 2nd Paper Chapter 3: চলতড়িৎ CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 3: চলতড়িৎ · সৃজনশীল
শ্রেণিযুক্ত অবস্থায় 60 W রোধের মধ্যদিয়ে প্রবাহিত প্রবাহমাত্রা নির…
উদ্দীপক
60 রোধের দুটি রোধক শ্রেণিতে যুক্ত করে 120 V তড়িৎ উৎসের সাথে যুক্ত করা হলো। পরবর্তীতে রোধক দুটি সমান্তরালে যুক্ত করে একই উৎসের সাথে যুক্ত করা হলো।
Comilla · 2019
উত্তর
অপবর্তন গ্রেটিং-এ যে কোনো একটি চিরের শুরু থেকে পরবর্তী চিরের শুরু পর্যন্ত দূরত্বকে গ্রেটিং ধ্রুবক বলে।
উত্তর
নিম্ন তাপমাত্রায় অর্ধপরিবাহীতে ইলেকট্রনগুলো পরমাণুতে দৃঢ়ভাবে আবদ্ধ থাকে। এ তাপমাত্রায় সমযোজী অণুবন্ধনগুলো খুবই সবল হয় এবং সবগুলো যোজন ইলেকট্রনই সমযোজী অণুবন্ধন তৈরিতে ব্যস্ত থাকে। ফলে কোনো মুক্ত ইলেকট্রন থাকে না এবং অর্ধ- পরিবাহী কেলাস এ অবস্থায় যোজন ব্যান্ড পূর্ণ থাকে এবং যোজন ব্যান্ড ও পরিবহন ব্যান্ডের মাঝে শক্তির ব্যবধান বিরাট হয়। ফলে কোনো যোজন ইলেকট্রন পরিবহন ব্যান্ডে এসে মুক্ত ইলেকট্রনে পরিণত হতে পারে না। ফলে মুক্ত ইলেকট্রন না থাকার কারণে নিম্ন তাপমাত্রায় অর্ধপরিবাহী পদার্থ অন্তরকের ন্যায় আচরণ করে। তবে তাপমাত্রা বৃদ্ধি করা হলে অর্ধপরিবাহীর অনুবন্ধন ভাঙতে থাকে এবং অণুগুলো ধীরে ধীরে মুক্ত হয়ে চলাচলে সক্ষম হয়। এর ফলে এরা তড়িৎ পরিবহনেও সক্ষম হয়। এজন্যই তাপমাত্রা বৃদ্ধির সাথে অর্ধপরিবাহীর পরিবাহকত্ব বৃদ্ধি পায় তথা রোধ হ্রাস পায়।
উত্তর
এখানে,
R1,
Ve = 120 V
= 120
তড়িৎপ্রবাহের মান =
যেহেতু রোধদ্বয় শ্রেণীতে যুক্ত তাই উভয় রোধের মধ্যে দিয়ে বর্তনীর প্রবাহমাত্রা I = 1A প্রবাহিত হবে।
অতএব, শ্রেণীযুক্ত অবস্থায় 60 রোধের মধ্য দিয়ে প্রবাহিত প্রবাহমাত্রা 1A।
উত্তর
'গ' হতে পাই, व্রেণীযুক্ত অবम्थায় বর্তনীর তড়িৎ প্রবাহ, I=1 A
এবং তুল্যরোধ,
একটি নির্দিষ্ট সময় t তে উৎপন্ন তাপ,
এখানে,

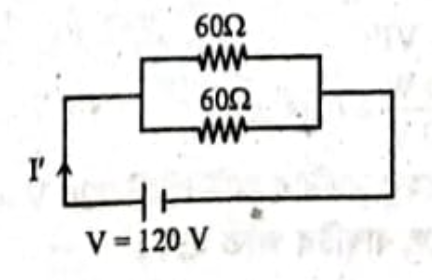

সমান্তরালে যুক্ত অবস্পায় :
এ অবস্থায় বর্তনীর তুল্যরোধ,
সমান্তরালে যুক্ত অবস্থায় নির্দিষ্ট সময় t তে উৎপন্ন তাপ,
সমান্তরালে যুক্ত অবস্থায় নির্দিষ্ট সময় t তে উৎপন্ন তাপ,
(ii) করে পাই,
বা,
সুতরাং দেখা যাচ্ছে,
অতএব, সমাতরাল সংযোগে অকটি নির্দি সময়ে বেশি তাপ উৎপন্ন হবে।
