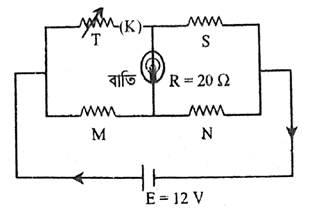

সুইচ 'S [গণিত] খোলা থাকা অবস্থায় A ও C বিন্দুর বিভব পার্থক্য নির্ণয় করো।
উত্তর: সুইচ খোলা অবস্থায় সার্কিটটি নিম্নরূপ : [চিত্র] ABCD লুপে কার্শফের সূত্র প্রয়োগে পাই, [গণিত] B ও D এর মধ্য বিভব পার্থক্য, [গণিত] = 6V (Ans)
HSC Physics 2nd Paper Chapter 3: চলতড়িৎ CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 3: চলতড়িৎ · সৃজনশীল
সুইচ 'S খোলা থাকা অবস্থায় A ও C বিন্দুর বিভব পার্থক্য নির্ণয় করো।
উদ্দীপক
উত্তর
তড়িৎ পরিবাহকত্বের একক হলো-
উত্তর
কির্শফের দ্বিতীয় সূত্রটি হলো: কোনো আবদ্ধ বর্তনীতে বিভিন্ন অংশগুলোর রোধ এবং তাদের প্রবাহের গুণফলের সমষ্টি ঐ বর্তনীর মোট তড়িচ্চালক শক্তির সমান।
অর্থাৎ । ডিসি সার্কিটে ক্যাপাসিটার খোলা বর্তনীর ন্যায় কাজ করে। ফলে তড়িৎপ্রবাহ I = 0 হয়। ফলে কোষের ভোল্টেজ দ্বারা ক্যাপাসিটর চার্জিত হবে।
এক্ষেত্রে কির্শফের ২য় সূত্র প্রয়োগ করে + Vc + IR - E = 0
বা, + Vc + 0 E = 0
বা, Vc = E।
আবার, কোষ না থাকলে, ধারকের সঞ্চিত চার্জই রোধের মধ্য দিয়ে প্রবাহ ঘটাবে। এক্ষেত্রে – Vc + IR = 0 বা, Vc = IRI
অর্থাৎ ধারকযুক্ত বর্তনীতে কার্শফের ২য় সূত্র প্রয়োগ করা যাবে ।
অর্থাৎ । ডিসি সার্কিটে ক্যাপাসিটার খোলা বর্তনীর ন্যায় কাজ করে। ফলে তড়িৎপ্রবাহ I = 0 হয়। ফলে কোষের ভোল্টেজ দ্বারা ক্যাপাসিটর চার্জিত হবে।
এক্ষেত্রে কির্শফের ২য় সূত্র প্রয়োগ করে + Vc + IR - E = 0
বা, + Vc + 0 E = 0
বা, Vc = E।
আবার, কোষ না থাকলে, ধারকের সঞ্চিত চার্জই রোধের মধ্য দিয়ে প্রবাহ ঘটাবে। এক্ষেত্রে – Vc + IR = 0 বা, Vc = IRI
অর্থাৎ ধারকযুক্ত বর্তনীতে কার্শফের ২য় সূত্র প্রয়োগ করা যাবে ।উত্তর
সুইচ খোলা অবস্থায় সার্কিটটি নিম্নরূপ :
ABCD লুপে কার্শফের সূত্র প্রয়োগে পাই,
B ও D এর মধ্য বিভব পার্থক্য,
= 6V (Ans)
ABCD লুপে কার্শফের সূত্র প্রয়োগে পাই,
B ও D এর মধ্য বিভব পার্থক্য,
= 6V (Ans)উত্তর
ABCD লুপে কার্শেফের সূত্র প্রয়োগ করে পাই,
লুপে কার্শেফের সূত্র প্রয়োগ পাই,
(ii)
আবার,
(i), (ii) ও (iii) নং সমাধান করে পাই,
R1 রোধের ক্ষমতা,
রোধের ক্ষমতা,
রোধের ক্ষমতা, watt
