উদ্দীপকে A ও B বিন্দুর মধ্যবর্তী তুল্যরোধ নির্ণয় কর।

উত্তর: এখানে, [গণিত] বর্তনীর P, Q ও R রোধগুলো সমান্তরালে যুক্ত। এদের তুল্যরোধ, [গণিত] আবার, Rp1 ও. X শ্রেণিতে যুক্ত। এদের তুল্যরোধ, [গণিত] এবং Rs ও S সমান্তরালে যুক্ত। এদের তুল্যরোধ, [গণিত] অতএব, উদ্দীপকে A ও B বিন্দুর মধ্যবর্তী তুল্যরোধ [গণিত] .

HSC Physics 2nd Paper Chapter 3: চলতড়িৎ CQ — Prosthuti প্রশ্নব্যাংক

HSC · Physics 2nd Paper · Chapter 3: চলতড়িৎ · সৃজনশীল

উদ্দীপকে A ও B বিন্দুর মধ্যবর্তী তুল্যরোধ নির্ণয় কর।

উদ্দীপক

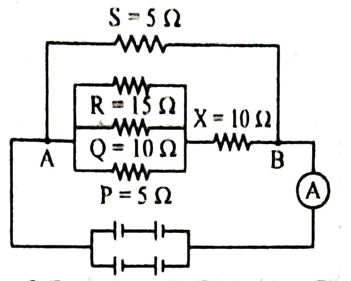

question image চিত্রে প্রদর্শিত প্রতিটি কোষের তড়িচ্চালক শক্তি 1.5 V এবং অভ্যন্তরীণ রোধ 1 Ω

Dhaka · 2024

উত্তর

গাউসের সূত্রটি হলো— কোনো বদ্ধ তলের উপর স্থির তড়িৎ ক্ষেত্রের মোট অভিলম্ব আবেশ বা ফ্লাক্স ঐ তল দ্বারা বেষ্টিত মোট 1ϵ0\frac{1}{\epsilon_0} গুণ ।

উত্তর

অধিক পরিমাণ প্রবাহ গিয়ে যাতে গ্যালভানোমিটার বা সূক্ষ্ম ও সুরেদী বৈদ্যুতিক যন্ত্রকে নষ্ট করতে না পারে তার জন্য এসকল যন্ত্রের সাথে সমান্তরালে স্বল্প মানের যে রোধ যুক্ত করা হয় তাই শান্ট । শান্টের প্রধান কাজ হলো গ্যালভানোমিটারের বিদ্যুৎ প্রবাহ হ্রাস করে একে অতি বিদ্যুৎপ্রবাহজনিত ক্ষতির হাত থেকে রক্ষা করা। শান্টকে গ্যালভানোমিটারের সমান্তরালে সংযোগ দেওয়া হয় যাতে অতিরিক্ত প্রবাহ শান্টের মধ্য দিয়ে প্রবাহিত হতে পারে ।

উত্তর

এখানে, P=5Ω,Q=10Ω,R=15Ω S=5Ω,X=10Ω\begin{aligned} & \mathrm{P}=5 \Omega, \mathrm{Q}=10 \Omega, \mathrm{R}=15 \Omega \\ & \mathrm{~S}=5 \Omega, \mathrm{X}=10 \Omega\end{aligned} বর্তনীর P, Q ও R রোধগুলো সমান্তরালে যুক্ত। এদের তুল্যরোধ, RP1=(1P+1Q+1R)−1=(115+110+15)−1=301.1Ω\begin{aligned} \mathrm{R}_{\mathrm{P}_1} & =\left(\frac{1}{\mathrm{P}}+\frac{1}{\mathrm{Q}}+\frac{1}{\mathrm{R}}\right)^{-1} \\ & =\left(\frac{1}{15}+\frac{1}{10}+\frac{1}{5}\right)^{-1}=\frac{30}{1.1} \Omega\end{aligned} আবার, Rp1 ও. X শ্রেণিতে যুক্ত। এদের তুল্যরোধ, RS1=RP1+X=(3011+10)Ω=14011Ω\mathrm{R}_{\mathrm{S}_1}=\mathrm{R}_{\mathrm{P}_1}+\mathrm{X}=\left(\frac{30}{11}+10\right) \Omega=\frac{140}{11} \Omega এবং Rs ও S সমান্তরালে যুক্ত। এদের তুল্যরোধ, RP=(1RS1+1S)−1=(114011+15)−1=14039ΩR_P=\left(\frac{1}{R_{S_1}}+\frac{1}{S}\right)^{-1}=\left(\frac{1}{\frac{140}{11}}+\frac{1}{5}\right)^{-1}=\frac{140}{39} \Omega অতএব, উদ্দীপকে A ও B বিন্দুর মধ্যবর্তী তুল্যরোধ 14039Ω\frac{140}{39} \Omega.

উত্তর

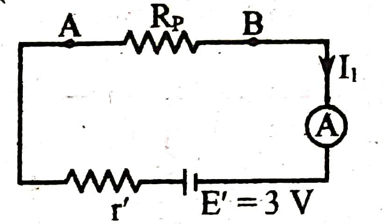

প্রথম ক্ষেত্রে : 'গ' হতে পাই, A ও B বিন্দুর মধ্যবর্তী তুল্যরোধ, Rp=14039ΩR_p=\frac{140}{39} \Omega আবার, প্রতিটি কোষের অভ্যন্তরীণ রোষ, r=1Ω\mathrm{r}=1 \Omega কোষের অভ্যন্তরীণ রোধের তুল্যরোধ, r′=(1r+r+1r+r)−1=(11+1+11+1)−1=1Ωr^{\prime}=\left(\frac{1}{r+r}+\frac{1}{r+r}\right)^{-1}=\left(\frac{1}{1+1}+\frac{1}{1+1}\right)^{-1}=1 \Omega ∴\therefore বর্তনীর তুল্যরোধ, RS=RP+r′=(14039+1)Ω=17939Ω\mathrm{R}_{\mathrm{S}}=\mathrm{R}_{\mathrm{P}}+\mathrm{r}^{\prime}=\left(\frac{140}{39}+1\right) \Omega=\frac{179}{39} \Omega প্রতিটি কোষের তড়িচ্চালক শক্তি, E=1.5 V\mathrm{E}=1.5 \mathrm{~V} ∴\therefore তুল্য তড়িচ্চালক শক্তি, E′=2E=2×1.5 V=3 V\mathrm{E}^{\prime}=2 \mathrm{E}=2 \times 1.5 \mathrm{~V}=3 \mathrm{~V} তাহলে বর্তনীটি নিম্নরূপ : question image ∴\therefore তড়িৎ প্রবাহ, Il=E′RS=317939 A=0.6536 A\mathrm{I}_{\mathrm{l}}=\frac{\mathrm{E}^{\prime}}{\mathrm{R}_{\mathrm{S}}}=\frac{3}{\frac{179}{39}} \mathrm{~A}=0.6536 \mathrm{~A} দ্বিতীয় ক্ষেত্রে : X = 10 Ω রোধ অপসারণ করলে, বর্তনীর P, Q, R S রোধগুলো সমান্তরালে থাকবে । এদর তুল্যরোধ, RP′=(1P+1Q+1R+1 S)−1=(15+110+115+15)−1=3017Ω\mathrm{R}_{P^{\prime}}=\left(\frac{1}{\mathrm{P}}+\frac{1}{\mathrm{Q}}+\frac{1}{\mathrm{R}}+\frac{1}{\mathrm{~S}}\right)^{-1}=\left(\frac{1}{5}+\frac{1}{10}+\frac{1}{15}+\frac{1}{5}\right)^{-1}=\frac{30}{17} \Omega ∴ বর্তনীর তুল্যরোধ, Rs′=RP′+r′=(3017+1)Ω=4717Ω\mathbf{R}_{\mathrm{s}^{\prime}}=\mathbf{R}_{\mathrm{P}}^{\prime}+\mathrm{r}^{\prime}=\left(\frac{30}{17}+1\right) \Omega=\frac{47}{17} \Omega ∴\therefore তড়িৎ প্রবাহ, I2=E′Rs′=3347 A=1.085 A\mathrm{I}_2=\frac{\mathrm{E}^{\prime}}{\mathrm{R}_{\mathrm{s}^{\prime}}}=\frac{3}{\frac{3}{47}} \mathrm{~A}=1.085 \mathrm{~A} question image ∴ অ্যামিটারের প্রবাহের পরিবর্তন, ΔI=I2−I1=(1.085−0.6536)A=0.4314 A\Delta \mathrm{I}=\mathrm{I}_2-\mathrm{I}_1=(1.085-0.6536) \mathrm{A}=0.4314 \mathrm{~A} সুতরাং, উদ্দীপকের বর্তনীর x = 10 52 রোধটি অপসারণ করলে অ্যামিটার প্রবাহ 0.4314 A বৃদ্ধি পাবে ।
