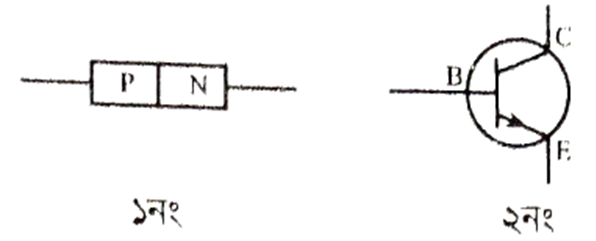

১নং চিত্রটি বর্তনীতে সংযুক্ত করে দেখাও যে, AC কারেন্টকে DC কারেন্টে রূপান্তর করো।

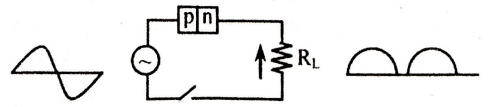

উত্তর: উদ্দীপকের ১নং চিত্রটি একটি p-n জংশন ডায়োড। এটি একমুখীকারক হিসেবে কাজ করে অর্থাৎ AC কে DC তে রূপান্তর করে। p-n জংশন ডায়োডের p প্রান্ত কোষের ধনাত্মক প্রান্তের সাথে এবং n প্রান্ত কোষের ঋণাত্মক প্রান্তের সাথে যুক্ত থাকে তখন n টাইপ অর্ধপরিবাহীর ইলেকট্রনগুলো কোষের ঋণাত্মক প্রান্তের বিকর্ষণে p টাইপ অর্ধপরিবাহীতে এবং p টাইপ অর্ধপরিবাহীর হোল কোষের ঋণাত্মক প্রান্তের আকর্ষণে n টাইপ অর্ধপরিবাহীতে পরিবাহিত হয়। অর্থাৎ p-n জংশন ডায়োডের মধ্য দিয়ে তড়িৎ প্রবাহ চলে। কিন্তু p-n জংশন ডায়োডকে যদি কোষের সাথে উল্টো করে সংযুক্ত করা হয় তথা p-n জংশন ডায়োডের p প্রান্ত ব্যাটারির ঋণাত্মক প্রান্ত এবং n প্রান্ত ব্যাটারির ধনাত্মক প্রান্তের সাথে সংযুক্ত করা হয়। তখন ডায়োডের মধ্য দিয়ে তড়িৎ পরিবাহিত হয় না। [চিত্র] অর্থাৎ p-n জংশন ডায়োডটি একদিকে তড়িৎ প্রবাহে অনুমতি দেয় তথা একমুখী কারক হিসাবে কাজ করে। অতএব, ১নং চিত্রটি বর্তনীতে সংযুক্ত করলে ইহা AC কারেন্টে DC কারেন্টে রূপান্তর করে।
