উদ্দীপকের চিত্র-২ এর X এর মানকে শুধুমাত্র নর গেইটের সাহায্যে বাস্তবায়ন সম্ভব- চিত্রসহ বিশ্লেষণ কর।

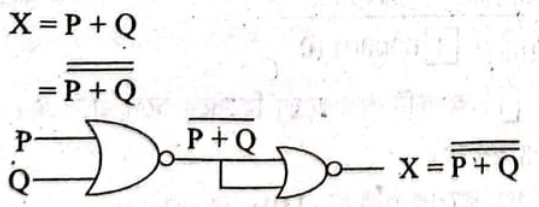

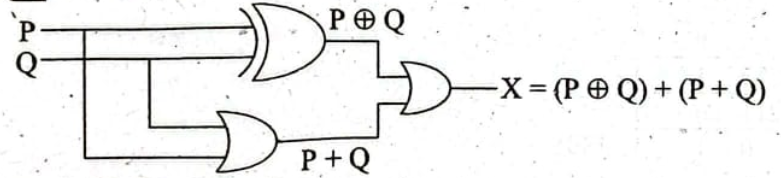

চিত্রটি হলঃ [চিত্র] [গণিত] এখন, [গণিত] কে NOR গেইট দ্বারা বাস্তবায়ন করে দেখানো হলোঃ [চিত্র]

চিত্রটি হলঃ [চিত্র] [গণিত] এখন, [গণিত] কে NOR গেইট দ্বারা বাস্তবায়ন করে দেখানো হলোঃ [চিত্র]

উদ্দীপকের চিত্র-২ এর X এর মানকে শুধুমাত্র নর গেইটের সাহায্যে বাস্তব…

উদ্দীপকের চিত্র-২ এর X এর মানকে শুধুমাত্র নর গেইটের সাহায্যে বাস্তব\dots

Comilla · 2024

উত্তর

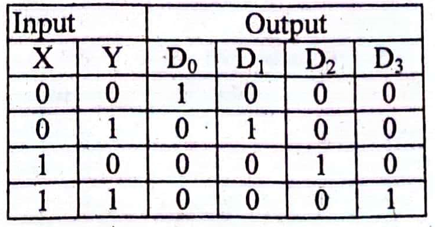

ডিকোডার-হলো এমন এক ধরনের সার্কিট যার ইনপুটে বাইনারি কোন সংখ্যা দিলে আউটপুটে সেই সংখ্যার লাইনটিতে একটি সিগন্যাল প্রদান করে।

উত্তর

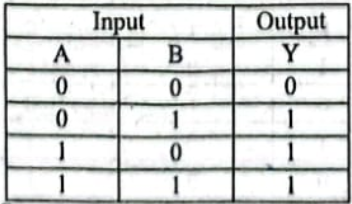

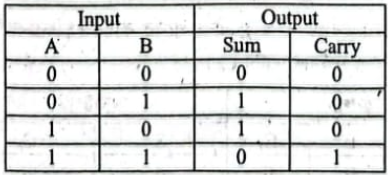

বাইনারি যোগের ক্ষেত্রে দুটি বিট যোগ করে যোগফল এবং ক্যারি প্রকাশ করা হয়। কিন্তু বুলিয়ান যোগের ক্ষেত্রে দুটি বিট যোগ করে কেবল একটি বিট প্রকাশ করে। বাইনারি যোগের সত্যক সারণি- বুলিয়ান যোগের সত্যক সারণি- বাইনারি যোগের ক্ষেত্রে 1+1 10 কিন্তু বুলিয়ান 'যোগের ক্ষেত্রে 1+1=1. সুতরাং বাইনারি এবং বুলিয়ান যোগ এক নয়।

উত্তর

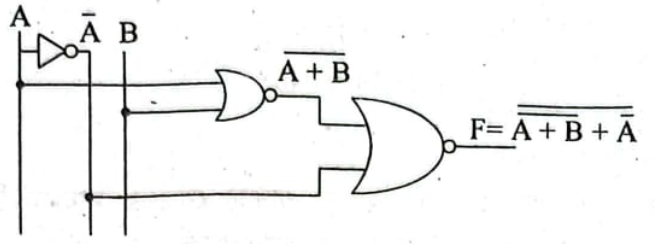

\begin{aligned} F & =\overline{\overline{A+B}+\bar{A}} \\ & =(\overline{\overline{A+B}}) \cdot \overline{\bar{A}}\end{aligned}

উত্তর

\begin{aligned} \mathrm{X} & =(\mathrm{P} \oplus \mathrm{Q})+\mathrm{P}+\mathrm{Q} \\ & =\mathrm{P} \overline{\mathrm{Q}}+\overline{\mathrm{P}} \mathrm{Q}+\mathrm{P}+\mathrm{Q} \\ & =\mathrm{P} \overline{\mathrm{Q}}+\mathrm{P}+\overline{\mathrm{P}} \mathrm{Q}+\mathrm{Q} \\ & =\mathrm{P}(\overline{\mathrm{Q}}+1)+\mathrm{Q}(\overline{\mathrm{P}}+1) \\ & =\mathrm{P} \cdot 1+\mathrm{Q} \cdot 1 \\ & =\mathrm{P}+\mathrm{Q}\end{aligned}
