চিত্র-২ কে কী ধরনের গেইট বলা হয়? ব্যাখ্যা কর ।
উত্তর: চিত্র-২ এ প্রদর্শিত গেইটটি একটি NOR গেট। NOR গেইটকে সর্বজনীন গেইট বলা হয়। সর্বজনীন গেইট দ্বারা সকল মৌলিক গেইটসমূহ বস্তবায়ন করা যায়। OR গেইটের আউটপুট সংকেতকে, NOT গেইটের মধ্য দিয়ে প্রবাহিত করলে NOR গেইটের কাজ করে। যদি A ও B দুটি ইনপুট হয়, তাহলে NOR gate, [গণিত] অর্থাৎ OR গেইটের বিপরীত। এই গেইটে দুই বা ততোধিক ইনপুট দিয়ে একটি আউটপুট পাওয়া যায় যেখানে কোন একটি ইনপুটের মান 1 হলেই আউটপুট ০ হবে এবং যখন সবগুলো ইনপুট ০ হবে তখনই - এবং যখন আউটপুট 1 হবে। এই গেইট দিয়ে মৌলিক গেইটগুলোর বাস্তবায়ন নিম্নরূপ : (i) NOT গেইট বাস্তবায়ন : [চিত্র] (ii) AND গেইট বাস্তবায়ন : [চিত্র] (iii) OR গেইট বাস্তবায়ন : [চিত্র] তাই NOR গেইট একটি সর্বজনীন গেইট ।
HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক
HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল
চিত্র-২ কে কী ধরনের গেইট বলা হয়? ব্যাখ্যা কর ।
Sylhet · 2024
উত্তর
উত্তর
উত্তর

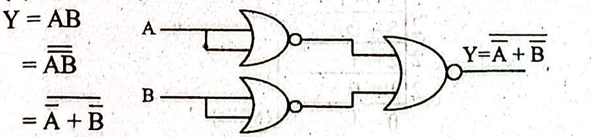

(ii) AND গেইট বাস্তবায়ন :

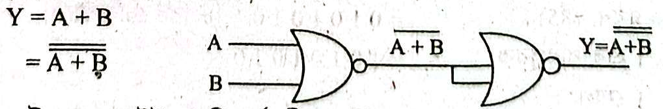

(iii) OR গেইট বাস্তবায়ন :
তাই NOR গেইট একটি সর্বজনীন গেইট ।উত্তর
