চিত্র-১ এর আউটপুটের সত্যক সারণি তৈরি কর ।

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

চিত্র-১ এর আউটপুটের সত্যক সারণি তৈরি কর ।

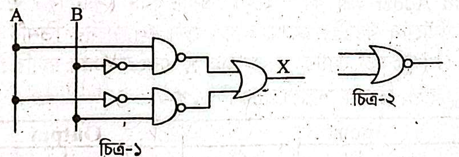

উদ্দীপক নিচের চিত্র লক্ষ কর :

Barisal · 2024

উত্তর

কোনো সংখ্যা পদ্ধতিতে একটি সংখ্যা বোঝানোর জন্য সর্বমোট যতগুলো চিহ্ন ব্যবহার করতে হয়, সেটি হচ্ছে সংখ্যাটির ভিত্তি বা বেজ ।

উত্তর

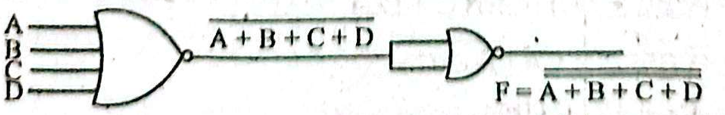

F=A+B+C+D

উত্তর

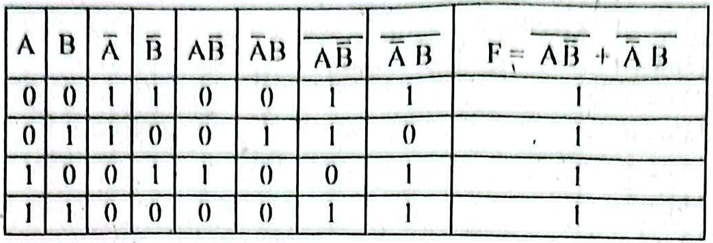

F=\overline{A \bar{B}}+\overline{\bar{A} B}

উত্তর

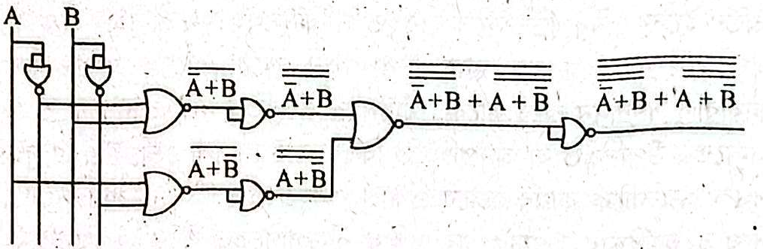

চিত্র-২ এ প্রদর্শিত গেইটটি হলো NOR গেইট। যেহেতু NOR গেইট একটি সার্বজনীন গেইট। এটি দ্বারা যেকোনো গেইট বাস্তবায়ন করা সম্ভব। NOR গেইট দ্বারা উদ্দীপকের চিত্র-১ এর লজিক ফাংশন এর বাস্তবায়ন নিচে দেখানো হলো— লজিক সার্কিট :

HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস

12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1. $নিচের চিত্রটি লক্ষ করে প্রশ্নের উত্তর দাও: F এর মান কত?$

Dhaka · 2016

ক $B(C + A)$
খ $A(B + C)$
গ $C(A + B)$
ঘ $AC + B$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

2. $চিত্রের আউটপুট হবে-$

Dinajpur · 2016

ক $AB$
খ $\overline A B$
গ $\overline A \ \overline B$
ঘ $A \ \overline B$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

3. $উদ্দীপক বর্তনীর আউটপুটের সরলীকৃত মানের বর্তনী হতে পারে- নিচের কোনটি সঠিক?$

Comilla · 2017

ক $i ও ii$
খ $i ও iii$
গ $ii ও iii$
ঘ $i, ii ও iii$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

4. $C এর আউটপুট কত হবে?$

Madrasah · 2019

ক $A+B$
খ $AB$
গ $A \oplus B$
ঘ $\frac{\overline A }{line B}$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

5. $উদ্দীপকের P = 0 যখন-$

Sylhet · 2019

ক $A = 0, B = 0$
খ $A = 0, B = 1$
গ $A = 1, B = 0$
ঘ $A = 1, B = 1$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

6. $নিচের উদ্দীপকটি লক্ষ্য কর এবং প্রশ্নের উত্তর দাও: NAND এ ক্ষেত্রে কখন আলো জ্বলবে? i. A = 0, B = 0 ii. A = 1, B = 0 iii. A = 1, B = 1 নিচের কোনটি সঠিক?$

Sylhet · 2023
