চিত্র-২ দ্বারা কী একটি পূর্ণ যোগের বর্তনী বাস্তবায়ন সম্ভব? বিশ্লেষ…

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

চিত্র-২ দ্বারা কী একটি পূর্ণ যোগের বর্তনী বাস্তবায়ন সম্ভব? বিশ্লেষ\dots

উদ্দীপক নিচের উদ্দীপকটির লক্ষ্য কর:

Dinajpur · 2023

উত্তর

ফ্রিকোয়েন্সিয়াল সার্কিট ইনপুট এ দেওয়া পালসের সংখ্যা গুনতে পারে তাই কাউন্টার।

উত্তর

এনকোডার বর্তনীতে 2n সংখ্যক ইনপুট হলে n সংখ্যক আউটপুট হয়। এনকোডার হল এমন এক ধরনের সার্কিট যা আলাদা আলাদা লাইনের সিগন্যাল কে এনকোড করে আউটপুট হিসেবে বাইনারি সংখ্যা প্রদান করে। এনকোডার যে কাজটি করে তাকে এনকোডিং বলে। এনকোডার এর সাহায্যে আলফা নিউমেরিক বর্ণকে অ্যাসকি কোড, ই বি সি ডি আই সি কোড ও বিসিডি কোড এ পরিণত করা যায়। এন কোডারে অনেকগুলো ইনপুট থাকে যার মধ্যে মাত্র একটি activated থাকে অর্থাৎ যে কোন মুহূর্তে একটি মাত্র ইনপুট 1 ও বাকি সব ইনপুটে 0 থাকে।

উত্তর

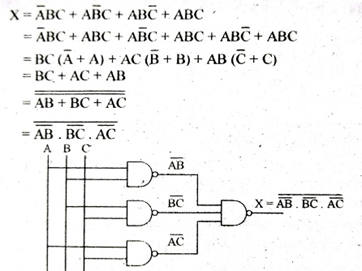

চিত্র -1 হতে প্রাপ্ত X সরলীকৃত মানকে NAND গেট দ্বারা বাস্তবায়ন করে দেখানো হলো:

উত্তর

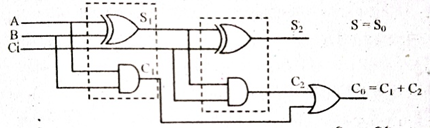

উদ্দীপকের চিত্র-২ হলো হাফ অ্যাডার। হাফ অ্যাডার দ্বারা পূর্ণ যোগের বর্তনী করা সম্ভব। নিচে তা দেখানো হলো: চিত্র: হাফ অ্যাডার দ্বারা পূর্ণ যোগের বর্তনীর লজিক সার্কিট।

HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস
