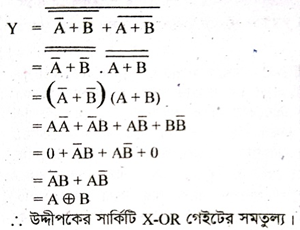

লজিক সার্কিটটি কোন গেইটের সমতুল্য? ব্যাখ্যা কর।

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

লজিক সার্কিটটি কোন গেইটের সমতুল্য? ব্যাখ্যা কর।

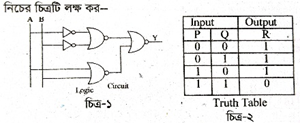

উদ্দীপক

Mymensingh · 2023

উত্তর

যে ডিজিটাল বর্তনীর মাধ্যমে মানুষের বোধগম্য ভাষাকে কম্পিউটারের বোধগম্য ভাষায় রূপান্তরিত করা হয় অর্থাৎ আনকোডেড (Uncoded) ডেটাকে কোডেড (Coded) ডেটায় পরিণত করা হয় তাকে এনকোডার বলে।

উত্তর

NOT গেইটে Output হলো Input -এর যৌক্তিক বিপরীত। যে ডিজিটাল ইলেকট্রনিক সার্কিটে একটি ইনপুট দিয়ে একটিমাত্র আউটপুট পাওয়া যায় এবং আউটপুটটি ইনপুটের কমপ্লিমেন্টের সমান হয় তাকে NOT গেইট বলে। NOT গেইটের ইনপুট ১ হলে আউটপুট হয় ০ এবং ইনপুট ০ হলে আউটপুট হয় ১। তাই বলা হয়, NOT গেইটে Output হলো Input -এর যৌক্তিক বিপরীত।

উত্তর

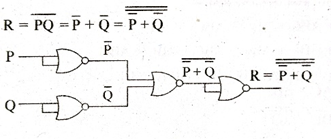

চিত্র-২ এর দ্বারা নির্দেশিত গেইটটি হলো NAND গেইট। নিচে NOR গেইট দ্বারা NAND গেইটটি বাস্তবায়ন করে দেখানো হলো:

HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস

12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1. $নিচের চিত্রটি লক্ষ করে প্রশ্নের উত্তর দাও: F এর মান কত?$

Dhaka · 2016

ক $B(C + A)$
খ $A(B + C)$
গ $C(A + B)$
ঘ $AC + B$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

2. $চিত্রের আউটপুট হবে-$

Dinajpur · 2016

ক $AB$
খ $\overline A B$
গ $\overline A \ \overline B$
ঘ $A \ \overline B$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

3. $উদ্দীপক বর্তনীর আউটপুটের সরলীকৃত মানের বর্তনী হতে পারে- নিচের কোনটি সঠিক?$

Comilla · 2017

ক $i ও ii$
খ $i ও iii$
গ $ii ও iii$
ঘ $i, ii ও iii$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

4. $C এর আউটপুট কত হবে?$

Madrasah · 2019

ক $A+B$
খ $AB$
গ $A \oplus B$
ঘ $\frac{\overline A }{line B}$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

5. $উদ্দীপকের P = 0 যখন-$

Sylhet · 2019

ক $A = 0, B = 0$
খ $A = 0, B = 1$
গ $A = 1, B = 0$
ঘ $A = 1, B = 1$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

6. $নিচের উদ্দীপকটি লক্ষ্য কর এবং প্রশ্নের উত্তর দাও: NAND এ ক্ষেত্রে কখন আলো জ্বলবে? i. A = 0, B = 0 ii. A = 1, B = 0 iii. A = 1, B = 1 নিচের কোনটি সঠিক?$

Sylhet · 2023
