Y এর সরলীকৃত মানকে NAND গেইট দ্বারা বাস্তবায়ন কর।

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

Y এর সরলীকৃত মানকে NAND গেইট দ্বারা বাস্তবায়ন কর।

Rajshahi · 2019

উত্তর

রেজিস্টার হলো মাইক্রোপ্রসেসরের অভ্যন্তরে অবস্থিত উচ্চ গতি সম্পন্ন মেমোরি।

উত্তর

\begin{aligned} \mathrm{F} & =\bar{A} \mathrm{~B}+\mathrm{AC}+\mathrm{BC} \\ & =\bar{A} \mathrm{~B}+\mathrm{AC}+\mathrm{BC}(\mathrm{A}+\bar{A}) \\ & =\bar{A} \mathrm{~B}+\mathrm{AC}+\mathrm{ABC}+\bar{A} \mathrm{BC} \\ & =\bar{A} \mathrm{~B}+\bar{A} \mathrm{BC}+\mathrm{AC}+\mathrm{ABC} \\ & =\bar{A} \mathrm{~B}(1+\mathrm{C})+\mathrm{AC}(1+\mathrm{B}) \\ & =\bar{A} \mathrm{~B}+\mathrm{AC}\end{aligned}

উত্তর

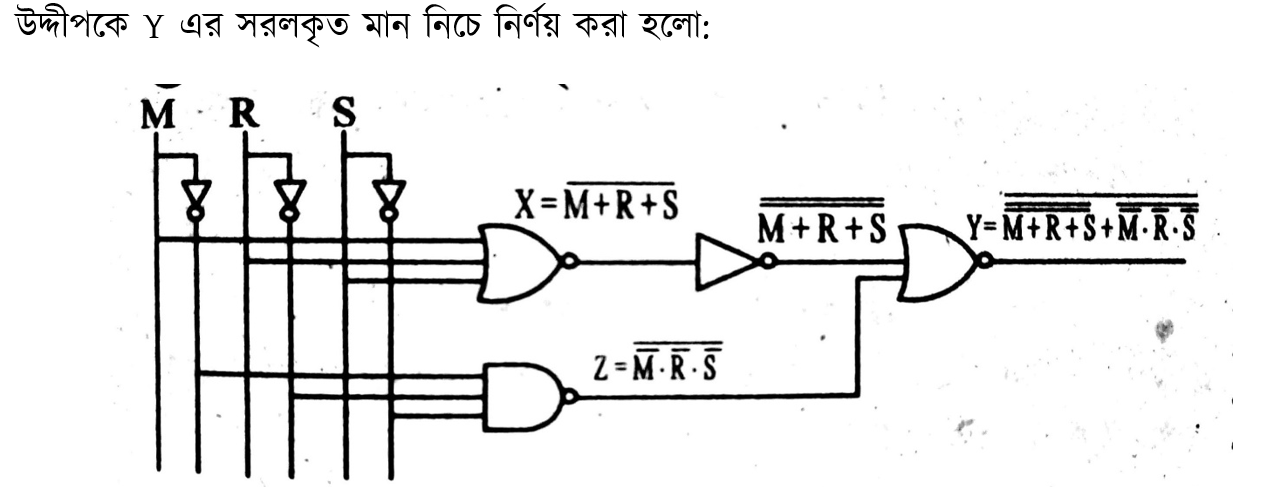

\begin{aligned} \mathbf{Y} \quad & =\overline{\overline{\overline{M+R+S}}+{\overline{\bar{M} \cdot \bar{R} \cdot \bar{S}}}} \\ = & \overline{M+R+S+\overline{\bar{M}}+\overline{\bar{R}}+\overline{\bar{S}}} \\ & =\overline{M+R+S+M+R+S} \\ & =\overline{M+R+S}\end{aligned}

উত্তর

\overline{M+R+S}
