চিত্র-১ এর আউটপুটের জন্য সত্যক সারণি তৈরি কর।
উত্তর: চিত্র-১ এর আউটপুটের জন্য সত্যক সারণি নিচে দেওয়া হলো: [চিত্র]
HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক
HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল
চিত্র-১ এর আউটপুটের জন্য সত্যক সারণি তৈরি কর।

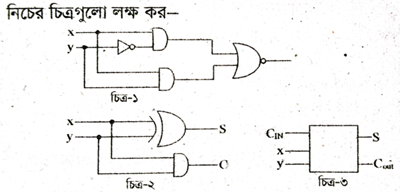

উদ্দীপক
Barisal · 2023
উত্তর
ফ্লিপ ফ্লপ এক ধরনের সার্কিট যেখানে একটি ইনপুট দিয়ে সেই ইনপুট এর মান সংরক্ষণ করা যায়।
উত্তর
যেসব গেট দিয়ে মৌলিক গেইট বাস্তবায়ন করা যায় সেসব গেইটকে সার্বজনীন গেইট বলা হয়। NAND গেইট- NOT এবং AND গেইটের সমন্বয়ে তৈরি করা হয়। এ গেইট দিয়ে মৌলিক গেইট বাস্তবায়ন করা হয় বিধায় এ গেইটকে সার্বজনীন গেইট বলে।
উত্তর
চিত্র-১ এর আউটপুটের জন্য সত্যক সারণি নিচে দেওয়া হলো:
উত্তর
উদ্দীপকের চিত্র-২ একটি হাফ অ্যাডার এর লজিক সার্কিট এবং চিত্র-৩ একটি ফুল অ্যাডার এর ব্লক ডায়াগ্রাম।
যে অ্যাডার দুটি বিট যোগ করে যোগফল ও হাতে থাকা অঙ্ক বা ক্যারি বের করতে পারে তাকে হাফ অ্যাডার বলে। দুটি বিটের যোগফল এবং ক্যারি বের করার জন্য হাফ অ্যাডার ব্যবহার করা হয়। এতে যদি ক্যারি বিট আসে তাহলে তা বাদ দেওয়া হয়। ফলে ক্যালকুলেশন অসম্পূর্ণ থাকে।
অপরদিকে যে বর্তনীতে তিনটি বাইনারি বিট যোগ করার পর দুটি আউটপুট সংকেত যার একটি যোগফল S এবং ক্যারি C0 পাওয়া যায় তাকে ফুল অ্যাডার বা পূর্ণ যোগের বর্তনী বলে। তিনটি বিটের যোগের যোগ করাকে ফুল অ্যাডার বলে।
উল্লিখিত আলোচনা থেকে এটাই প্রতীয়মান যে চিত্র-৩ বা ফুল অ্যাডার যোগ করার জন্য বেশি উপযোগী।
