চিত্র-২ দ্বারা প্রতিনিধিত্বকারী গেইটে দিয়ে চিত্র-১ এর সমতুল্য সার্ক…

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

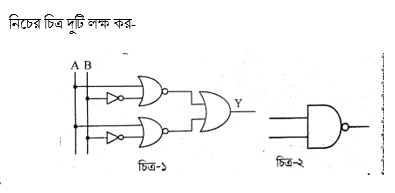

চিত্র-২ দ্বারা প্রতিনিধিত্বকারী গেইটে দিয়ে চিত্র-১ এর সমতুল্য সার্ক\dots

উদ্দীপক

Comilla · 2019

উত্তর

যে ডিজিটাল সার্কিটের মাধ্যমে বাইনারি সংখ্যা যোগ করা যায় তা হচ্ছে অ্যাডার।

উত্তর

M(M+N) =M.M+M.N =M+M.N =M(1+N) =M.1 =M সুতরাং M(M+N)=M

উত্তর

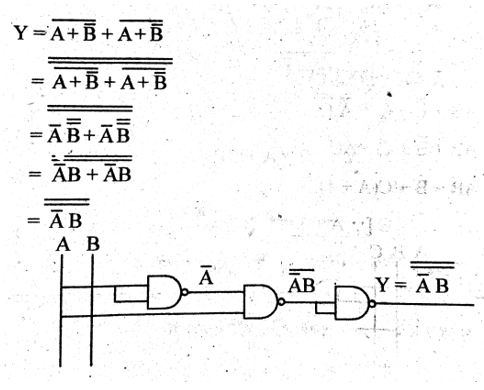

চিত্র-২ এর গেইটটি হচ্ছে NAND গেইট। NAND গেইট দিয়ে চিত্র-১ এর সমতুল্য সার্কিট বাস্তবায়ন সম্ভব। নিচে তা দেখানো হলো-

HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস

12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1. $নিচের চিত্রটি লক্ষ করে প্রশ্নের উত্তর দাও: F এর মান কত?$

Dhaka · 2016

ক $B(C + A)$
খ $A(B + C)$
গ $C(A + B)$
ঘ $AC + B$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

2. $চিত্রের আউটপুট হবে-$

Dinajpur · 2016

ক $AB$
খ $\overline A B$
গ $\overline A \ \overline B$
ঘ $A \ \overline B$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

3. $উদ্দীপক বর্তনীর আউটপুটের সরলীকৃত মানের বর্তনী হতে পারে- নিচের কোনটি সঠিক?$

Comilla · 2017

ক $i ও ii$
খ $i ও iii$
গ $ii ও iii$
ঘ $i, ii ও iii$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

4. $C এর আউটপুট কত হবে?$

Madrasah · 2019

ক $A+B$
খ $AB$
গ $A \oplus B$
ঘ $\frac{\overline A }{line B}$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

5. $উদ্দীপকের P = 0 যখন-$

Sylhet · 2019

ক $A = 0, B = 0$
খ $A = 0, B = 1$
গ $A = 1, B = 0$
ঘ $A = 1, B = 1$

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

6. $নিচের উদ্দীপকটি লক্ষ্য কর এবং প্রশ্নের উত্তর দাও: NAND এ ক্ষেত্রে কখন আলো জ্বলবে? i. A = 0, B = 0 ii. A = 1, B = 0 iii. A = 1, B = 1 নিচের কোনটি সঠিক?$

Sylhet · 2023
