X-এর সরলীকৃত মান NOR গেইটের সাহায্যে বাস্তবায়ন কর।

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

X-এর সরলীকৃত মান NOR গেইটের সাহায্যে বাস্তবায়ন কর।

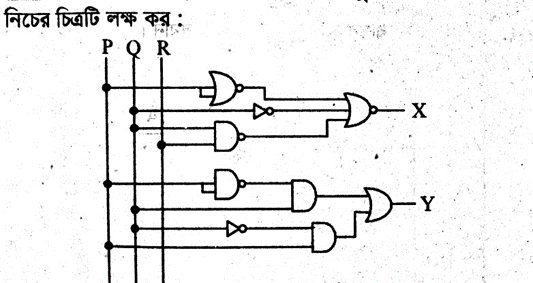

উদ্দীপক

Dhaka · 2018

উত্তর

কাউন্টার এক ধরনের ডিজিটাল সার্কিট যেটি গণনা করতে পারে।

উত্তর

NOR গেইটের সকল ইনপুট একই বা সমান হলে মৌলিক গেইট NOT হিসেবে কাজ করে। নিচে তা দেখানো হলো এখানে দুইটি NOR গেইট এর মান একই হওয়ার এটি একটি মৌলিক গেইট NOT হিসেবে কাজ করছে।

উত্তর

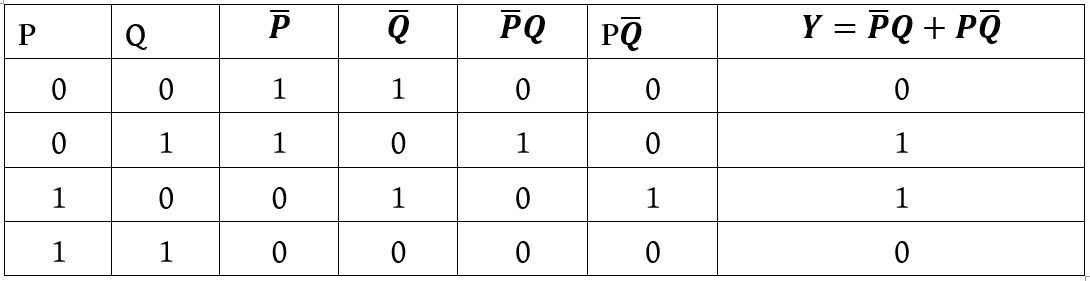

\overline{\mathbf{P}}Q + \overline{\mathbf{Q}}P

উত্তর

\begin{aligned} \mathrm{X} & =\overline{\overline{\mathrm{P}}+\overline{\mathrm{Q}}+\overline{\mathrm{QR}}} \\ & =\overline{\overline{\mathrm{P}}+\overline{\mathrm{Q}}+\overline{\mathrm{Q}}+\overline{\mathrm{R}}} \\ & =\overline{\mathrm{P}+\overline{\mathrm{Q}}+\overline{\mathrm{R}}} \\ & =\overline{\overline{\mathrm{PQR}}} \\ & =P Q R \end{aligned}
