উদ্দীপকে F ফাংশনটিকে শুধুমাত্র NAND Gate দ্বারা বাস্তবায়ন কর এবং কেন বাস্তবায়ন সম্ভব, তার কারণ বিশ্লেষণ কর ।

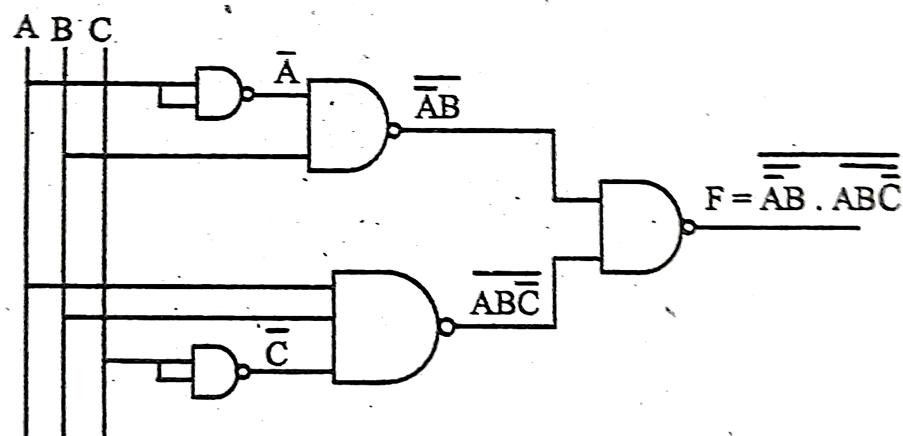

NAND গেইট একটি Universal gate বা সার্বজনীন গেইট। যেহেতু ন্যান্ড গেইট সার্বজনীন গেইট এটি দ্বারা যেকোনো ফাংশন বাস্তবায়ন সম্ভব। নিচে NAND গেইট দ্বারা উদ্দীপকের ফাংশনটি বাস্তবায়ন করে দেখানো হলো- [গণিত] লজিক সার্কিট : [চিত্র]

উদ্দীপকে F ফাংশনটিকে শুধুমাত্র NAND Gate দ্বারা বাস্তবায়ন কর এবং কেন বাস্তবায়ন সম্ভব, তার কারণ বিশ্লেষণ কর ।

NAND গেইট একটি Universal gate বা সার্বজনীন গেইট। যেহেতু ন্যান্ড গেইট সার্বজনীন গেইট এটি দ্বারা যেকোনো ফাংশন বাস্তবায়ন সম্ভব। নিচে NAND গেইট দ্বারা উদ্দীপকের ফাংশনটি বাস্তবায়ন করে দেখানো হলো- [গণিত] লজিক সার্কিট : [চিত্র]

উদ্দীপকে F ফাংশনটিকে শুধুমাত্র NAND Gate দ্বারা বাস্তবায়ন কর এবং কে…

App

শেয়ারFacebook WhatsApp

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উদ্দীপকে F ফাংশনটিকে শুধুমাত্র NAND Gate দ্বারা বাস্তবায়ন কর এবং কে\dots

\mathrm{F}=\overline{\mathrm{A}} \mathrm{B}+\mathrm{AB} \overline{\mathrm{C}}

Barisal · 2025

উত্তর

যে ডিজিটাল সার্কিটের মাধ্যমে বাইনারী সংখ্যা যোগ করা যায় তা হচ্ছে অ্যাডার।

উত্তর

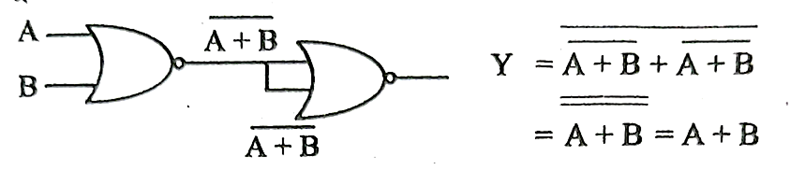

NOR গেইট দ্বারা OR গেইট বাস্তবায়ন কৌশল নিচে ব্যাখ্যা করা হলো-দুটি NOR গেইটের সংযোগে একটি OR গেইট তৈরি হয়।

উত্তর

\mathbf{F}=\bar{A} \mathbf{B}+\mathbf{A B} \overline{\mathbf{C}}

উত্তর

F=\bar{A} B+A B \bar{C}

HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস

12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1. $নিচের চিত্রটি লক্ষ করে প্রশ্নের উত্তর দাও: F এর মান কত?$

Dhaka · 2016

ক $B(C + A)$
খ $A(B + C)$
গ $C(A + B)$
ঘ $AC + B$
