চিত্র-২ এর যথাযথ সমীকরণসহ সংক্ষিপ্ত লজিক সার্কিট অংকন কর।

উত্তর: উদ্দীপকের চিত্র-২ হচ্ছে ফুল অ্যাডার। নিচে এর সমীকরণসহ লজিক সার্কিট অংকন করা হলো: যে সম্বন্বিত বর্তনী দুটি মূল বিট এবং একটি ক্যারি বিটসহ মো তিনটি বিট যোগ করে তাকে ফুল অ্যাডার বলে। ফুল অ্যাডারে ৩টি ইনপুট ও ২টি আউটপুট থাকে। A B C1 S Co 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 [গণিত] [চিত্র]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

চিত্র-২ এর যথাযথ সমীকরণসহ সংক্ষিপ্ত লজিক সার্কিট অংকন কর।

উদ্দীপক

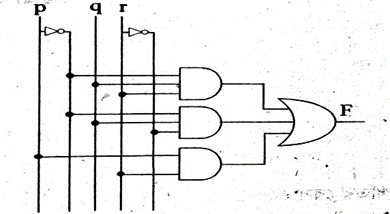

question image

ঢাকা কমার্স কলেজ · 2024

উত্তর

রেজিস্টার হলো এক ধরনের ডিজিটাল বর্তনী যা কতগুলো ফ্লিপফ্লপ সমন্বয়ে তৈরি।

উত্তর

বুলিয়ান অ্যালজেবরায় যোগ ও গুনের সাহায্যে সমস্ত গানিতিক কাজ করা হয়। যোগ ও গুনের জন্য বুলিয়ান অ্যালজেবরায় বিশেষ কতগুলো নিয়ম সত্য হিসেবে মেনে নেওয়া হয়। এই নিয়মগুলোকেই বুলিয়ান স্বতঃসিদ্ধ বলা হয়। উদাহরণ: যোগের চারটি বুলিয়ান স্বতঃসিদ্ধঃ গুনের চারটি বুলিয়ান স্বতঃসিদ্ধঃ 1. 0 + 0 = 0 1. 0 . 0 = 0 2. 0 + 1 = 1 2. 0 . 1 = 0 3. 1 + 0 = 1 3. 1 . 0 = 0 4. 1 + 1 = 1 4. 1 . 1 = 1

উত্তর

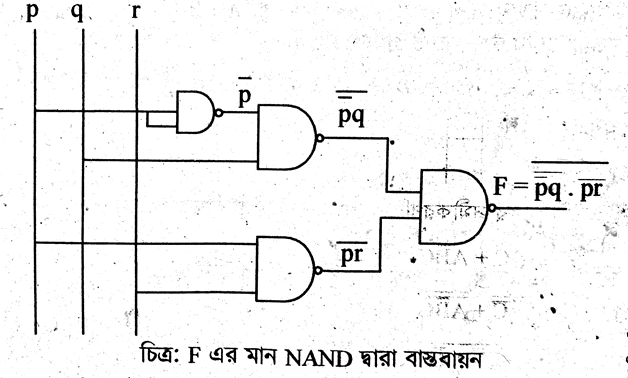

উদ্দীপকের চিত্র-২ হচ্ছে ফুল অ্যাডার। নিচে এর সমীকরণসহ লজিক সার্কিট অংকন করা হলো: যে সম্বন্বিত বর্তনী দুটি মূল বিট এবং একটি ক্যারি বিটসহ মো তিনটি বিট যোগ করে তাকে ফুল অ্যাডার বলে। ফুল অ্যাডারে ৩টি ইনপুট ও ২টি আউটপুট থাকে। A B C1 S Co 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 S=A‾B‾C1+A‾BC1‾+ABC1‾+ABC1C=A‾BC1+AB‾C1+ABC1‾+ABC1\begin{aligned} & \mathrm{S}=\overline{\mathrm{A}} \overline{\mathrm{B}} \mathrm{C}_1+\overline{\mathrm{A}} \mathrm{B} \overline{\mathrm{C}_1}+\mathrm{AB} \overline{\mathrm{C}_1}+\mathrm{ABC}_1 \\ & \mathrm{C}=\overline{\mathrm{A}} \mathrm{BC}_1+\mathrm{A} \overline{\mathrm{B}} \mathrm{C}_1+\mathrm{AB} \overline{\mathrm{C}_1}+\mathrm{ABC}_1\end{aligned} question image

উত্তর

উদ্দীপকের চিত্র-১ হচ্ছে হাফ অ্যাডার এবং চিত্র-২ হচ্ছে ফুল অ্যাডার। নিচে হাফ অ্যাডার দিয়ে ফুল অ্যাডার বাস্তবায়ন করা হলো। question image হাফ অ্যাডারের যোগফল S2=x⊕y⊕z\mathrm{S}_2=\mathrm{x} \oplus \mathrm{y \oplus z} এবং C2=S1Z=(x⊕y)z\begin{aligned} \mathrm{C}_2 & =\mathrm{S}_1 \mathrm{Z} \\ & =(\mathrm{x} \oplus \mathrm{y}) \mathrm{z}\end{aligned} ফুল অ্যাডারের যোগফল S=x⊕y⊕B=S2\begin{aligned} & S=x \oplus y \oplus B \\ & =S_2\end{aligned} এবং C0=xˉyz+xyˉz+xyzˉ+xyz=z(xˉy+xyˉ+xy(zˉ+z)=z(A⊕B)+AB=C2+C1\begin{aligned} \mathrm{C}_0 & =\bar{x} y z+x \bar{y} z+x y \bar{z}+x y z \\ & =z(\bar{x} y+x \bar{y}+x y(\bar{z}+z) \\ & =z(A \oplus B)+A B \\ & =C_2+C_1\end{aligned} উর্পযুক্ত ব্যাখ্যা থেকে প্রমানিত হয় যে, হাফ অ্যাডার দিয়ে ফুল অ্যাডার বাস্তবায়ন সম্ভব।
HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস
12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1.নিচের চিত্রটি লক্ষ করে প্রশ্নের উত্তর দাও: F এর মান কত?

Dhaka · 2016

  • ক
    B(C + A)
  • খ
    A(B + C)
  • গ
    C(A + B)
  • ঘ
    AC + B

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

2.চিত্রের আউটপুট হবে-

Dinajpur · 2016

  • ক
    ABAB
  • খ
    A‾B\overline A B
  • গ
    A‾ B‾\overline A \ \overline B
  • ঘ
    A B‾A \ \overline B

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

3.উদ্দীপক বর্তনীর আউটপুটের সরলীকৃত মানের বর্তনী হতে পারে- নিচের কোনটি সঠিক?

Comilla · 2017

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

4.C এর আউটপুট কত হবে?

Madrasah · 2019

  • ক
    A+BA+B
  • খ
    ABAB
  • গ
    A⊕BA \oplus B
  • ঘ
    A‾lineB\frac{\overline A }{line B}

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

5.উদ্দীপকের P = 0 যখন-

Sylhet · 2019

  • ক
    A = 0, B = 0
  • খ
    A = 0, B = 1
  • গ
    A = 1, B = 0
  • ঘ
    A = 1, B = 1

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

6.নিচের উদ্দীপকটি লক্ষ্য কর এবং প্রশ্নের উত্তর দাও: NAND এ ক্ষেত্রে কখন আলো জ্বলবে? i. A = 0, B = 0 ii. A = 1, B = 0 iii. A = 1, B = 1 নিচের কোনটি সঠিক?

Sylhet · 2023

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

7.নিচের উদ্দীপকটি দেখ এবং প্রশ্নের উত্তর দাও: উদ্দীপকের Y এর মান হতে পারে-  i. P⊕Q\text{ i. } \mathrm{P} \oplus \mathrm{Q} ii. PˉQ+PQˉ\bar{P} Q+P \bar{Q}  iii. P⊕Q‾\text{ iii. } \overline{\mathrm{P} \oplus \mathrm{Q}} নিচের কোনটি সঠিক?

Rajshahi · 2023

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

8.চিত্রের আউটপুট হবে?

Comilla · 2023

  • ক
    AB{\rm AB}
  • খ
    A‾B\overline{\rm A}B
  • গ
    A‾B‾\overline{\rm A}\overline{\rm B}
  • ঘ
    AB‾A \overline{\rm B}

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

9.উপরের সত্যক সারণি কোন গেটকে নির্ণয় করে?

Dhaka · 2023

  • ক
    NOR
  • খ
    EX-OR
  • গ
    EX-NOR
  • ঘ
    NAND

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

10.(5A)16 এর পরের সংখ্যাটি কত?

Dhaka · 2023

  • ক
    (6A)16.
  • খ
    (5B)16
  • গ
    (91) 16
  • ঘ
    (90) 16

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

11.বাইনারি যোগকে বুলিয়ান যোগের সাথে সমন্বয় করার জন্য কোন গেট ব্যবহার করা হয়?

Chittagong · 2025

  • ক
    XNOR
  • খ
    OR
  • গ
    NOR
  • ঘ
    XOR

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

12.সারণিটি দেখ এবং প্রশ্নের উত্তর দাও উদ্দীপকে উল্লিখিত চিত্রটি বাস্তবায়নের জন্য গেট হলো- i. NOR ii. NAND iii. AND নিচের কোনটি সঠিক?

Chittagong · 2025

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো
