চিত্র-১ ও চিত্র-২ এর সমন্বয়ে তৈরি যোগের বর্তনীটি শুধুমাত্র মৌলিক গেইট ব্যবহার করে দেখাও।
উত্তর: উদ্দীপকের ১ নং চিত্রটি XOR গেইটকে নির্দেশ করে এবং ২ নং চিত্রটি AND গেইটকে ইঙ্গিত করে। চিত্র-১ ও চিত্র-২ এর সমন্বয়ে অর্ধযোগের বর্তনী বা Half Adder তৈরি হয়। এর সমীকরণ হলোঃ [গণিত] মৌলিক গেইটের মাধ্যমে Half Adder এর লজিক সার্কিট দেখানো হলোঃ [চিত্র] চিত্রে মৌলিক গেইটের সাহায্যে Half Adder এর লজিক দেখানো হলো।
HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক
HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল
চিত্র-১ ও চিত্র-২ এর সমন্বয়ে তৈরি যোগের বর্তনীটি শুধুমাত্র মৌলিক গে…
উদ্দীপক
চট্টগ্রাম ক্যান্টনমেন্ট পাবলিক কলেজ · 2024
উত্তর
স্থায়ী মাল্টি ভাইব্রেটরকে ফ্লিপ ফ্লপ বলে।
উত্তর
বাইনারি পদ্ধতি সবচেয়ে সরলতম সংখ্যা পদ্ধতি হওয়ায় ডিজিটাল ডিভাইসে এর গুরুত্ব রয়েছে।
যে সংখ্যা পদ্ধতিতে Binary Digit হিসেবে 0 ও 1 ব্যবহৃত হয়, তাকে বাইনারি সংখ্যা পদ্ধতি বলে। ডিজিটাল ডিভাইসে 0 কে Off এবং 1 কে On হিসেবে বিবেচনা করলে সহজে বোধগম্য হয় বলে ডিজিটাল ডিভাইসে বাইনারি সংখ্যা পদ্ধতি ব্যবহার করা হয়। ডিজিটাল ডিভাইসে ইলেক্ট্রনিক সিগনালের দ্বারা 0 থেকে 9 পর্যন্ত দশটি ভিন্ন সংকেত প্রকাশ সম্ভব হলেও তা অত্যন্ত ব্যয়বহুল। সুতরাং ডিজিটাল ডিভাইসে বাইনারি সংখ্যা পদ্ধতির ব্যবহারই যথার্থ।
উত্তর
উদ্দীপকের ১ নং চিত্রটি XOR গেইটকে নির্দেশ করে এবং ২ নং চিত্রটি AND গেইটকে ইঙ্গিত করে।
চিত্র-১ ও চিত্র-২ এর সমন্বয়ে অর্ধযোগের বর্তনী বা Half Adder তৈরি হয়। এর সমীকরণ হলোঃ

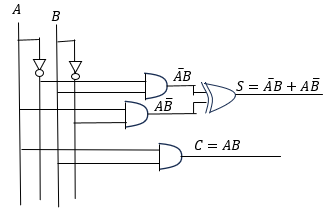

মৌলিক গেইটের মাধ্যমে Half Adder এর লজিক সার্কিট দেখানো হলোঃ
চিত্রে মৌলিক গেইটের সাহায্যে Half Adder এর লজিক দেখানো হলো।
চিত্রে মৌলিক গেইটের সাহায্যে Half Adder এর লজিক দেখানো হলো।উত্তর
চিত্র-১ দ্বারা XOR গেইট, চিত্র-২ দ্বারা AND গেইট এবং চিত্র-৩ দ্বারা Full Adder কে নির্দেশ করছে। XOR ও AND গেইট দ্বারা Full Adder বাস্তবায়ন সম্ভব।
Full Adder এ যোগফল S ও ক্যারি C0 হলে,
এবং

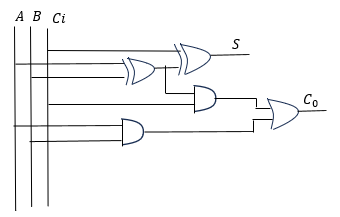

চিত্রে XOR ও AND গেইট তথা হাফ অ্যাডার (Half Adder) দিয়ে Full Adder দেখানো হলো।
চিত্রে XOR ও AND গেইট তথা হাফ অ্যাডার (Half Adder) দিয়ে Full Adder দেখানো হলো।
