চিত্র-১ এর সরলীকৃত মান শুধুমাত্র NOR গেট ব্যবহার করে বাস্তবায়ন কর।

উত্তর: চিত্র -১ এর সরলীকৃত মান হবে, [চিত্র]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

চিত্র-১ এর সরলীকৃত মান শুধুমাত্র NOR গেট ব্যবহার করে বাস্তবায়ন কর।

উদ্দীপক

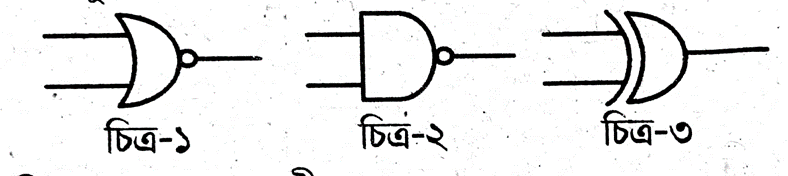

নিচের চিত্রগুলোর আলোকে সংশ্লিষ্ট প্রশ্নগুলোর উত্তর দাওঃ question image question image

রংপুর ক্যান্টনমেন্ট পাবলিক স্কুল অ্যান্ড কলেজ · 2024

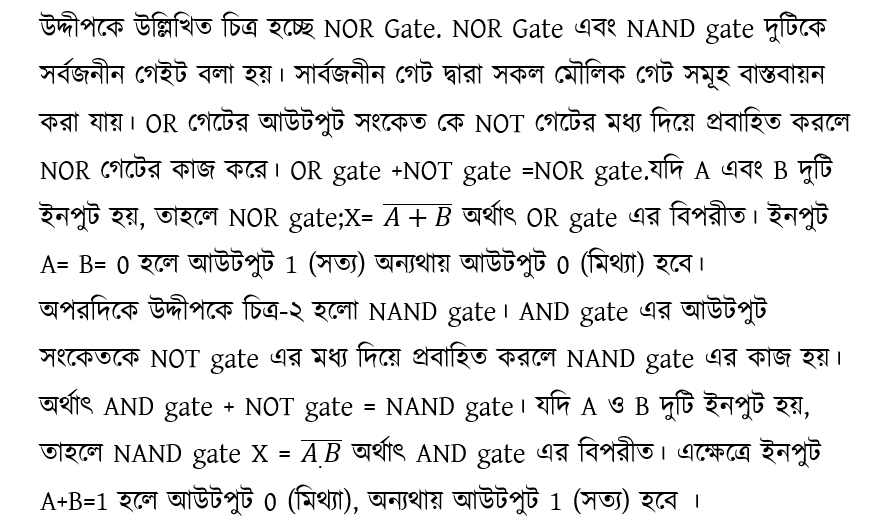

উত্তর

অ্যাডার হচ্ছে একটি combination Circuit যায় সাহায্যে বাইনারি মাখ্যা যোগ করা যায়।

উত্তর

বুলিয়ান অ্যালজেবরায়, " A+A‾=1"" \mathrm{~A}+\overline{\mathrm{A}}=1 " হয়। আমরা জানি, বুলিয়ান চালক A এর মান 0 অথবা 1 হতে পারে। সুতরাং, A = 1 হলে, তখন, A‾=0∴A+A‾=1+0=1\begin{aligned} & \overline{\mathrm{A}}=0 \\ & \therefore \mathrm{A}+\overline{\mathrm{A}}=1+0=1\end{aligned} অনুরূপভাবে, যখন A = 0, তখন A‾=1∴A+A=0+0=0+1=1\begin{aligned} \overline{\mathrm{A}}= & 1 \\ \therefore \mathrm{A}+\mathrm{A} & =0+0 \\ & =0+1=1\end{aligned} \end{if}]--> \end{if}]-->বলা যায়, বুলিয়ান যে কোনো মানের জন্য " A+A‾=1"" \mathrm{~A}+\overline{\mathrm{A}}=1 " (প্রমাণিত)

উত্তর

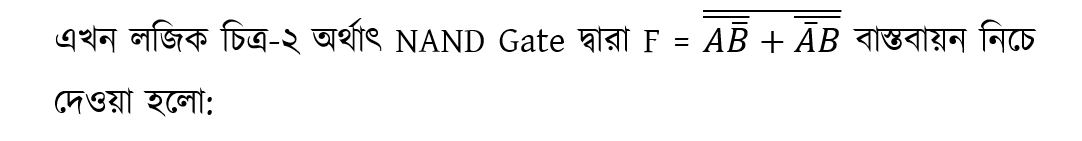

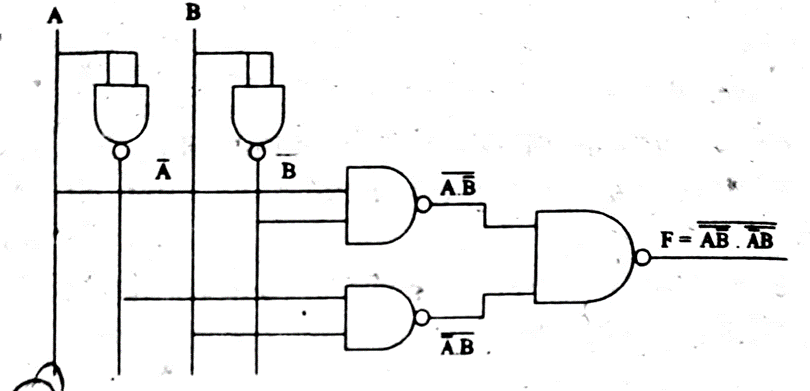

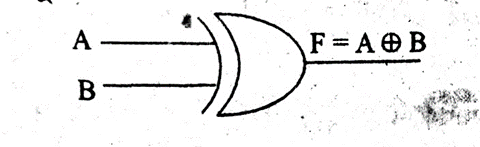

চিত্র -১ এর সরলীকৃত মান হবে, question image question image question image

উত্তর

চিত্র-২ এর ইনপুটগুলোকে আউটপুট এবং আউটপুটগুলোকে ইনপুট হিসাবে ব্যবহার করে নতুন সার্কিট বাস্তবায়ন করা সম্ভব। কেননা, ইনপুট আউটপুট X Y Z D0 D1 D2 D3 D4 D5 D6 D7 0 0 0 1 0 0 0 0 0 0 0 0 0 1 0 1 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 0 0 1 1 0 0 0 1 0 0 0 0 1 0 0 0 0 0 0 1 0 0 0 1 0 1 0 0 0 0 0 1 0 0 1 1 0 0 0 0 0 0 0 1 0 1 1 1 0 0 0 0 0 0 0 1 যেখানে, question image ∴ 3 →8\to 8 ডিকোডারের লজিক সার্কিট হবে। question image
