উদ্দীপকের চিত্র-১ দিয়ে কীভাবে চিত্র-২ কে বাস্তবায়ন করা যায় তা বিস্তারিত আলোচনা কর।

উত্তর: উদ্দীপকের চিত্র-১ হচ্ছে হাফ অ্যাডার এবং চিত্র-২ হচ্ছে ফুল অ্যাডার। নিজে হাফ অ্যাডার দিয়ে ফুল অ্যাডার বাস্তবায়ন করা হলো। [চিত্র] চিত্র: হাফ অ্যাডার দিয়ে ফুল অ্যাডার বাস্তবায়ন। হাফ অ্যাডারের যোগফল [গণিত] এবং [গণিত] ফুল অ্যাডারের যোগফল [গণিত] এবং [গণিত] উপযুক্ত ব্যাখা থেকে প্রমানিত হয় যে, হাফ অ্যাডার দিয়ে ফুল অ্যাডার বাস্তবায়ন সম্ভব।

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উদ্দীপকের চিত্র-১ দিয়ে কীভাবে চিত্র-২ কে বাস্তবায়ন করা যায় তা বিস্ত…

উদ্দীপক

নিচের উদ্দীপকটি পড়ে প্রশ্নগুলোর উত্তর দাওঃ question image

ঢাকা কলেজ · 2024

উত্তর

যে সমবায় সার্কিট যোগের কাজ করে তাকে অ্যাডার বলে।

উত্তর

দুই বিট যোগ করার জন্য যে সমন্বিত বর্তনী ব্যবহৃত হয় তাকে হাফ অ্যাভার বলে। হাফ অ্যাডারে দুটি ইনপুট ও দুটি আউটপুট থাকে। আউটপুট দুটির মধ্যে একটি সাম অপরটি ক্যারি। Input Output A B S C 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 উপযুক্ত সত্যক সারণি থেকে পাই, S=A‾B+AB‾\mathrm{S}=\overline{\mathrm{A}} \mathrm{B}+\mathrm{A} \overline{\mathrm{B}} এবং C= AB

উত্তর

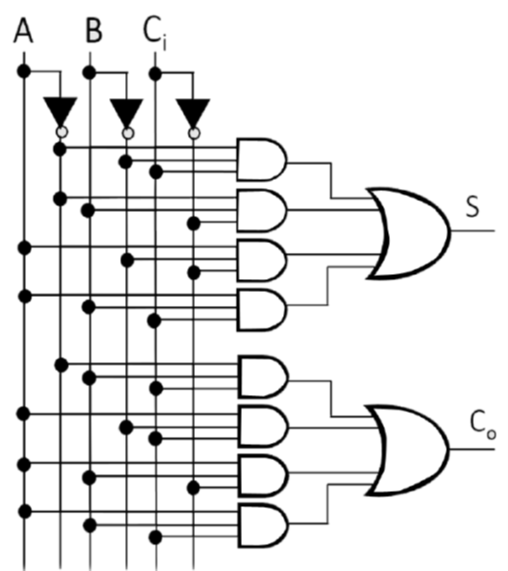

চিত্র-২ হচ্ছে ফুল অ্যাডার নিচে ফুল অ্যডারের সত্যক সারণি ও লজিক সার্কিট দেখানো হলোঃ- সত্যক সারণি Input Output A B C S C 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 question image লজিক সার্কিট question image সুতরাং বলা যায়, উদ্দীপকের চিত্র ২ হচ্ছে ফুল অ্যাডার।

উত্তর

উদ্দীপকের চিত্র-১ হচ্ছে হাফ অ্যাডার এবং চিত্র-২ হচ্ছে ফুল অ্যাডার। নিজে হাফ অ্যাডার দিয়ে ফুল অ্যাডার বাস্তবায়ন করা হলো। question image চিত্র: হাফ অ্যাডার দিয়ে ফুল অ্যাডার বাস্তবায়ন। হাফ অ্যাডারের যোগফল S2=A⊕B⊕C1\mathrm{S}_2=\mathrm{A} \oplus \mathrm{B} \oplus \mathrm{C}_1 এবং C2=S1C1=(A⊕B)C1\begin{aligned} C_2 & =S_1 C_1 \\ & =(A \oplus B) C_1\end{aligned} ফুল অ্যাডারের যোগফল S=A⊕B⊕Ci=S2\begin{aligned} \mathrm{S} & =\mathrm{A} \oplus \mathrm{B} \oplus \mathrm{C}_{\mathrm{i}} \\ & =\mathrm{S}_2\end{aligned} এবং C0=XˉYZ+XYˉZ+XYZˉ+XYZ=Z(XˉY+XYˉ+XY(Zˉ+Zˉ)=Z(A+B)+A⋅B=C1+C2\begin{aligned} C_0 & =\bar{X} Y Z+X \bar{Y} Z+X Y \bar{Z}+X Y Z \\ & =Z(\bar{X} Y+X \bar{Y}+X Y(\bar{Z}+\bar{Z}) \\ & =Z(A+B)+A \cdot B \\ & =C_1+C_2\end{aligned} উপযুক্ত ব্যাখা থেকে প্রমানিত হয় যে, হাফ অ্যাডার দিয়ে ফুল অ্যাডার বাস্তবায়ন সম্ভব।
