উদ্দীপকের আলোকে রিপল কাউন্টারের চিত্রসহ বর্ননা কর।

উদ্দীপকের আলোকে রিপল কাউন্টারের চিত্রসহ বর্ননা কর।

উদ্দীপক নিচের উদ্দীপকটি লক্ষ্য কর-

সরকারি আজিজুল হক কলেজ, বগুড়া · 2024

উত্তর

কাউন্টার এক ধরনের ডিজিটাল সার্কিট যেটি গননা করতে পারে।

উত্তর

কাউন্টার যতটি সংখ্যা গুনতে পারে তাকে মডিউলাস বলে। দোউন্টার এ n টি ফ্লিপ ফ্লপ থাকলে তার মডিউলাস হবে \end{if}]--> \end{if}]--> টি।

উত্তর

বাইনারি সংখ্যা কিভাবে গননা করা হয় তা দশমিক ও বাইনারি সংখ্যার তুলনা করে কাউন্টারের দেখানো হলোঃ- দশমিক সংখ্যা বাইনারি সংখ্যা A B C 0 0 0 0 1 0 0 1 2 0 1 0 3 0 1 1 4 1 0 0 5 1 0 1 6 1 1 0 7 1 1 1 প্রতি চার বার পরপর টোগাল প্রতি দুই বার পড়ার টোগাল প্রতি বার টোগল ছকে, C কলামে সংখ্যাগুলো প্রতি-বার টোগল করে। কলামে ২ বার পর পর টোগল এবং এ কলামে চার বার পরপর টোগল।

উত্তর

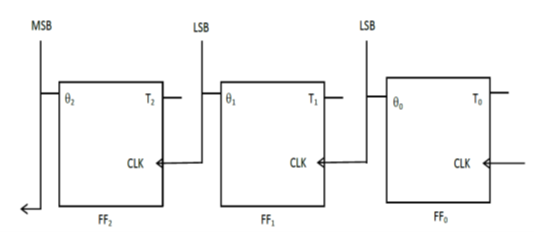

রিপন কাউন্টার টোগল ফ্লিপ ফ্লপ দ্বারা তৈরি করা যায় যা সব সময় টোগল মোডে কাজ করবে। টাইপ ফ্লিপ ফ্লপ একটি টোগল ফ্লিপ ফ্লপ। FF0 তে সিগন্যাল দিলে টোগল করবে অর্থাৎ প্রতি বার ০ থেকে ১ বা ১ থেকে ০ হবে। ০০ কে FF1, এর ক্লক পালস হিসেবে দিলে FF1 কাজ করবে। যখন Q0 = 1 হয় তখন FF1 টোগল করবে অর্থাৎ প্রতি দুই বার পরপর টোগল করবে। পরবর্তী ধাপ চিত্রঃ- ৩ বিট বিপল কাউন্টার। আবার, Q1 কে FF2 এর ক্লক পালস হিসেবে যুক্ত করলে Q1= 1 হলে FF2 টোগল করবে। সুতরাং FF প্রতি বার বার অন্তর টোগল করবে। এই ভাবে রিপন কাউন্টার কাজ করবে।
