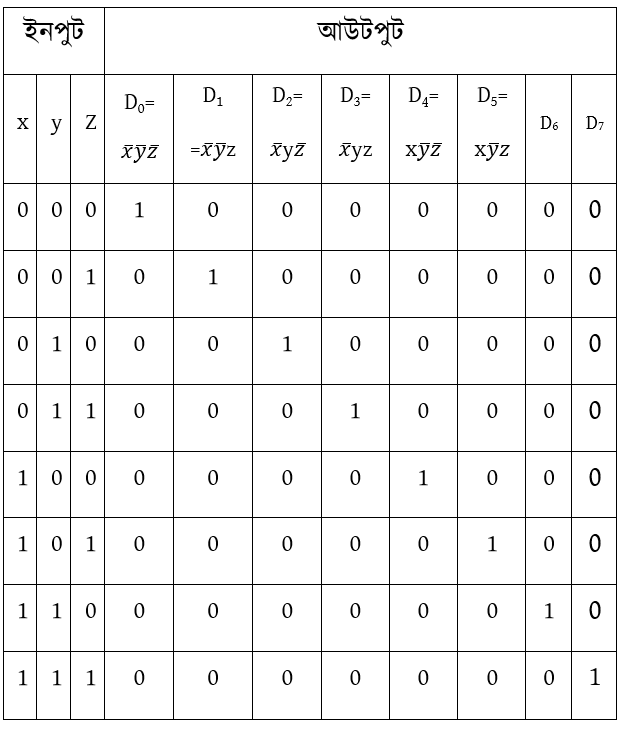

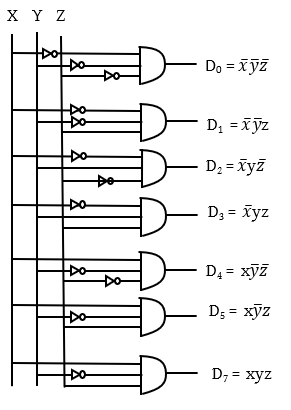

N = 3 হলে চিত্র-২ এর জন্য সত্যক সারণি এবং সার্কিট ডায়াগ্রাম তৈরি করে উদ্দীপকের চিত্র-২ বিশ্লেষণ কর।
উত্তর: উদ্দীপকের ২ নং চিত্রে 3 + 0 8 লাইন ডিকোডার দেখানো হয়েছে। [চিত্র] ডিকোডার এক ধরনের সমবায় সার্কিট বা ডিজিটাল সিস্টেমের বোধগম্য কোডকে মানুষের বোধগম্য কোড রুপান্তরিত করে।
HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক
HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল
N = 3 হলে চিত্র-২ এর জন্য সত্যক সারণি এবং সার্কিট ডায়াগ্রাম তৈরি ক…
উদ্দীপক
নিচের চিত্র দুটি লক্ষ কর এবং প্রশ্নগুলোর উত্তর দাও:
শহীদ সৈয়দ নজরুল ইসলাম কলেজ · 2024
উত্তর
অ্যাডার হচ্ছে এমন একটি সমবায় সার্কিট যার মাধ্যমে বাইনারি সংখ্যা যোগ করা যায়।
উত্তর
1 + 1 + 1 + 2 = 2 এটি হলো একটি লজিক্যাল বা যান্তিক যোগ যা OR gate দ্বারা বাস্তবায়ন করা যায়। OR গেইটের যেকোনো একটি ইনপুট 2 হলেই Out put 1 হয়।
উত্তর
মৌলিক গেট তিনটি। যথাক্রমে AND, OR এবং NOT।
AND গেইট:
ইনপুট
আউটপুট
A
B
X = A + B
0
0
0
0
1
0
1
0
0
1
1
1
AND গেট হলো এমন একটি গেইট যেখানে দুইটি /সব ইনপুট সত্য হলে আউটপুট সত্য হয়।
OR gate:
ইনপুট
আউটপুট
A
B
X = A + B
0
0
0
0
1
1
1
0
1
1
1
1
উপরের চিত্র থেকে আমরা দেখতে পাই যে, যেকোনো একটি ইনপুট সত্য হলে আউটপুট সত্য হয়। আর NOT গেইট এর ক্ষেত্রে ইনপুট সত্য হলে আউটপুট মিথ্যা আর ইনপুট মিথ্যা হলে আউটপুট সত্য হয়।
উত্তর
উদ্দীপকের ২ নং চিত্রে 3 + 0 8 লাইন ডিকোডার দেখানো হয়েছে।
ডিকোডার এক ধরনের সমবায় সার্কিট বা ডিজিটাল সিস্টেমের বোধগম্য কোডকে মানুষের বোধগম্য কোড রুপান্তরিত করে।
ডিকোডার এক ধরনের সমবায় সার্কিট বা ডিজিটাল সিস্টেমের বোধগম্য কোডকে মানুষের বোধগম্য কোড রুপান্তরিত করে।
