সত্যক সারণি কী?
উত্তর: টেবিল বা সারণির মাধ্যমে বিভিন্ন গেইটের কার্যনীতি প্রকাশ করাই হলো সত্যক সারণি ।
HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক
HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল
সত্যক সারণি কী?
উদ্দীপক
Dinajpur · 2019
উত্তর
টেবিল বা সারণির মাধ্যমে বিভিন্ন গেইটের কার্যনীতি প্রকাশ করাই হলো সত্যক সারণি ।
উত্তর

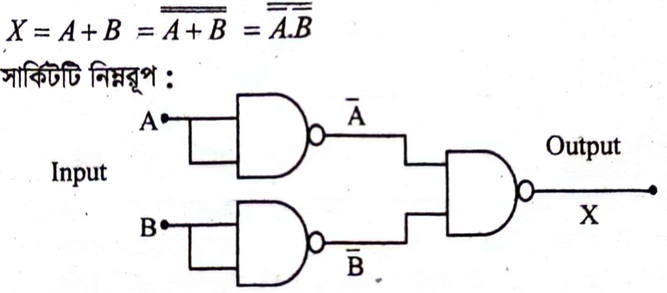

OR গেইট এর ক্ষেত্রে আমরা জানি,
উত্তর
ব্লক চিত্র-ক 8 এনকোডার। যে ডিজিটাল বর্তনীর মাধ্যমে আনকোডেড ডেটাকে কোডেড ডেটায় পরিণত করা হয় তাকে এনকোডার বলে । নিচে ৮ লাইন থেকে ৩টি লাইন এনকোডারের ব্লক চিত্র বা সত্যক সারণি দেওয়া হলো-
সত্যক সারণি হতে পাই,
X = D4+ D5 +D6+ D7
Z= D1 + D3 +D5 + D7

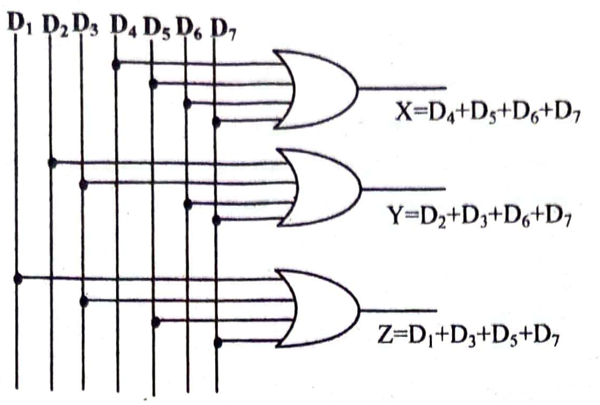

উক্ত ফাংশন থেকে লজিক সার্কিট নিম্নরূপ:
সত্যক সারণি হতে পাই,
X = D4+ D5 +D6+ D7
Z= D1 + D3 +D5 + D7
উক্ত ফাংশন থেকে লজিক সার্কিট নিম্নরূপ:
উত্তর

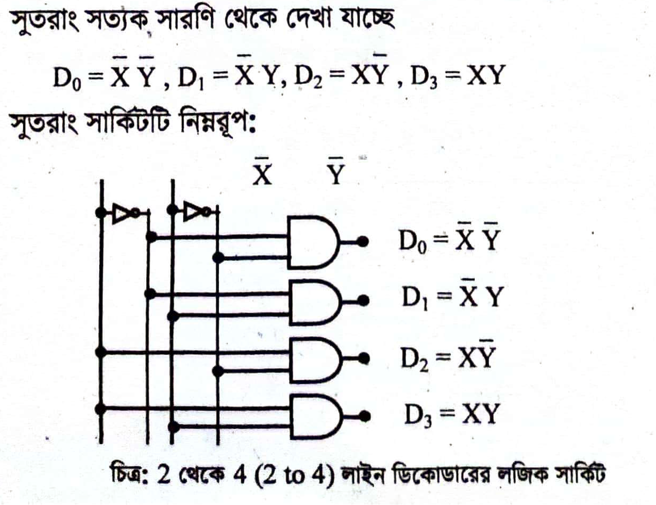

ব্লক চিত্র-ক হলো এনকোডার ও ব্লকচিত্র-খ হলো ডিকোডার । এনকোডারের কাজ হলো মানুষের ভাষাকে কম্পিউটারের বোধগম্য ভাষায় রূপান্তর করা। অন্যদিকে যে ডিজিটাল বর্তনীর সাহায্যে কম্পিউটারে ব্যবহৃত ভাষাকে মানুষের বোধগম্য ভাষায় রূপান্তরিত করা হয় তাকে ডিকোডার বলে। সুতরাং কম্পিউটারের বোধগম্য ভাষাকে মানুষের বোধগম্য ভাষায় রূপান্তরিত করতে ব্লক চিত্র-খ এর ভূমিকা অপরিহার্য। ডিকোডারে n টি ইনপুট লাইন থেকে 2" আউটপুট লাইন পাওয়া যায় । অর্থাৎ 2 ইনপুট লাইন থেকে 4 টি আউটপুট লাইন পাওয়া যায়। যেকোনো একটি আউটপুট লাইনের মান 1 হলে অবশিষ্ট সবগুলোতে আউটপুট 0 পাওয়া যায়। কখন কোন আউটপুট লাইনে 1 পাওয়া যাবে তা নির্ভর করে ইনপুটগুলোর মানের ওপর। নিচে 2 থেকে 4 লাইন ডিকোডারের সত্যক সারণি দেওয়া হলো:
