এনকোডার কী?
উত্তর: এনকোডার হলো এমন এক ধরণের সার্কিট যা আলাদা আলাদা লাইনের সিগন্যালকে এনকোড করে আউটপুট হিসেবে বাইনারি সংখ্যা প্রদান করে।
HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক
HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল
এনকোডার কী?
উদ্দীপক
আতিক সাহেব তার সয়ন কক্ষে ফ্যান চালানোর জন্য বেড সুইচ ব্যবহার করেন। ঠান্ডা অনুভূত হওয়ায় তিনি বেড সুইচটি অফ করলেন। ফলে ফ্যানটি বন্ধ হয়ে গেল। ফ্যানের একটি সুইচ খোলা থাকা সত্ত্বেও ফ্যানটি বন্ধ হয়ে যাওয়ায় তিনি চিন্তা করলেন এটি কিভাবে সয়েছে।
Barisal · 2017
উত্তর
এনকোডার হলো এমন এক ধরণের সার্কিট যা আলাদা আলাদা লাইনের সিগন্যালকে এনকোড করে আউটপুট হিসেবে বাইনারি সংখ্যা প্রদান করে।
উত্তর
OR একটি মৌলিক গেইট। OR গেইট দুই বা ততোধিক বাইনারি সংখ্যার লজিক্যাল যোগের ক্ষেত্রে ব্যবহৃত হয়। OR গেইটের মাধ্যমে লজিক্যাল যোগ ছাড়া অন্য কোন কাজ করা যায় না। কিন্তু XOR গেইট বিশেষ গেইট। X-OR গেইটের মাধ্যমে বিভিন্ন বিট তুলনা করে আউটপুট সংকেত পাওয়া যায়। সার্কিট ছোট করার কাজে X-OR গেইট ব্যবহৃত হয়। XOR গেইট দুই বা ততোধিক বাইনারি সংখ্যার যোগের ক্ষেত্রে ব্যবহৃত হয়। এজন্য OR গেইটের তুলনায় XOR গেইটের সুবিধা বেশি।
উত্তর

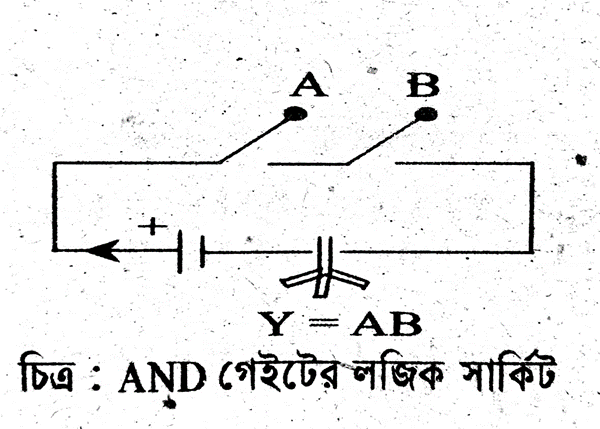

আতিক সাহেবের শয়ন কক্ষের ফ্যানের মূল সুইচের পাশাপাশি বেড সুইচ ছিল, তিনি বেড সুইচ অফ করলে ফ্যানটিও বন্ধ হয়ে যায়। এক্ষেত্রে বর্তনীতে সুইচদ্বয় শ্রেণী বা সিরিজে যুক্ত ছিল, যা AND গেইটকে নির্দেশ করে। AND গেইটকে দুই বা ততোধিক ইনপুট দিলে একটি আউটপুট পাওয়া যায়। AND গেইটে সকল ইনপুট 1 হলে কেবল আউটপুট 1 হবে। অন্যথায় আউটপুট 0 হবে। দুইটি ইনপুট A ও B হলে আউটপুট Y= AB হবে। চিত্রে AND গেইটের সমকক্ষ একটি সার্কিট দেখানো হলো। এ সার্কিটে সুইচ দুটি A ও B এর যেকোন একটি সুইচ অফ করলে ফ্যানটি বন্ধ হয়ে যাবে। কেবলমাত্র দুটি সুইচ অন করলে ফ্যান চলবে।
উত্তর
উদ্দীপকের সার্কিটের যে পরিবর্তন করলে একটি সুইচ বন্ধ করলেও ফ্যানটি বন্ধ হবে না তা নিচে বর্ণনা করা হলো:

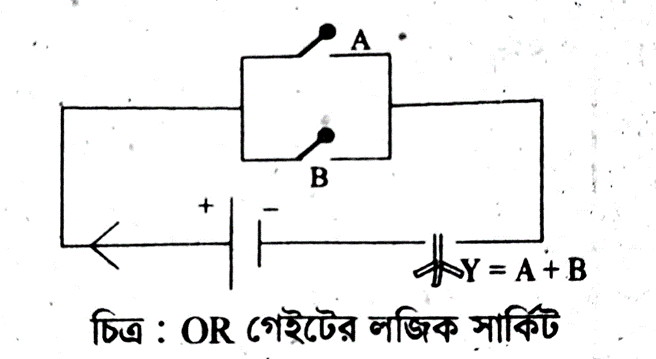

উদ্দীপকের সার্কিটটি দেখে বোঝা যাচ্ছে যে, এটি একটি OR গেইটের সার্কিট। OR গেইটে যেকোন একটি ইনপুট 1 হলে আউটপুট 1 হবে। চিত্রের সার্কিটে যখন বিদ্যুৎ প্রবাহিত হবে তখন সুইচ বন্ধ পেলে আরেকটি সুইচ দিয়ে বিদ্যুত প্রবাহিত হবে। তখন B সুইচটি On পেলে ফ্যানটি চলবে।
উদ্দীপকের আলোকে আতিক সাহেবের শয়ন কক্ষের ফ্যানে AND গেইটের সার্কিটের পরিবর্তে OR গেইটের সার্কিট ব্যবহার করলে যে কোনো একটি সুইচ বন্ধ করলেও ফ্যানটি বন্ধ হবে না।
উদ্দীপকের সার্কিটটি দেখে বোঝা যাচ্ছে যে, এটি একটি OR গেইটের সার্কিট। OR গেইটে যেকোন একটি ইনপুট 1 হলে আউটপুট 1 হবে। চিত্রের সার্কিটে যখন বিদ্যুৎ প্রবাহিত হবে তখন সুইচ বন্ধ পেলে আরেকটি সুইচ দিয়ে বিদ্যুত প্রবাহিত হবে। তখন B সুইচটি On পেলে ফ্যানটি চলবে।
উদ্দীপকের আলোকে আতিক সাহেবের শয়ন কক্ষের ফ্যানে AND গেইটের সার্কিটের পরিবর্তে OR গেইটের সার্কিট ব্যবহার করলে যে কোনো একটি সুইচ বন্ধ করলেও ফ্যানটি বন্ধ হবে না।
