HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

চিত্র-৩ এর সার্কিটটি শুধুমাত্র মৌলিক লজিক গেইট দিয়েও বাস্তবায়ন করা \dots

ভিকারুননিসা নূন স্কুল এন্ড কলেজ · 2025

উত্তর

যোগ ও গুণের ক্ষেত্রে বুলিয়ান অ্যালজেবরা কতকগুলো নিয়ম মেনে চলে। এ নিয়মগুলোকেই বুলিয়ান স্বতঃসিদ্ধ বলা হয়।

উত্তর

উত্তর

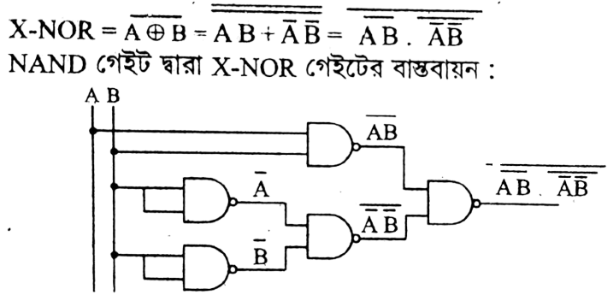

চিত্র-২ এর লজিক গেইটটি হলো NAND গেইট। চিত্র-১ এর লজিক গেইটটি হলো X-NOR গেইট। নিচে NAND গেইট দ্বারা X-NOR গেইট বাস্তবায়ন দেখানো হলো।

উত্তর

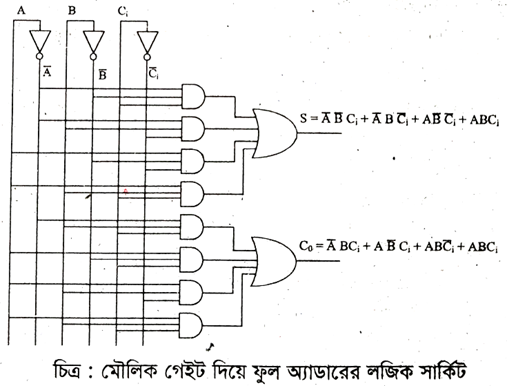

\begin{aligned} & S=\bar{A} \bar{B} C_i+\bar{A} B \bar{C}_i+A \bar{B} \bar{C}_i+A B C_i \\ & C_0=\bar{A} B C_i+A \bar{B} C_i+A B \bar{C}_i+A B C_i\end{aligned}
