HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

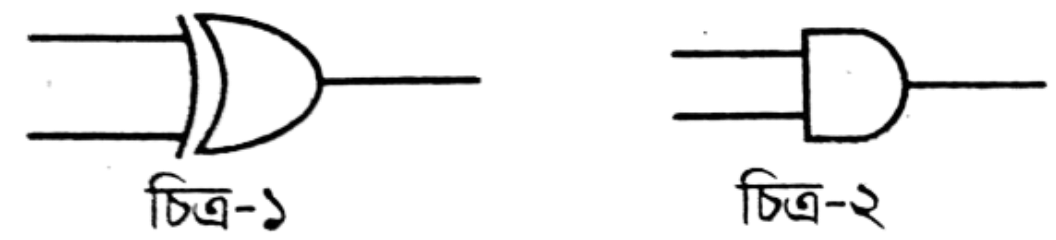

চিত্র-১ ও চিত্র-২ দ্বারা তৈরি সমন্বিত বর্তনী যাকে প্রতিনিধিত্ব করে \dots

উদ্দীপক

রাজউক উত্তরা মডেল কলেজ, ঢাকা · 2025

উত্তর

কোডিকোডার হলো এমন এক ধরনের সার্কিট যার ইনপুটে বাইনারি কোন সংখ্যা দিলে আউটপুটে সেই সংখ্যার লাইনটিতে একটি সিগন্যাল প্রদান করে।

উত্তর

\begin{aligned} X Y Z+X \bar{Y} Z+X \bar{Y} \bar{Z} & =X Z(Y+\bar{Y})+X \bar{Y} \bar{Z} \\ & =X Z+X \bar{Y} \bar{Z} \\ & =X(Z+\bar{Y} \bar{Z}) \\ & =X(Z+\bar{Y})=X Z+X \bar{Y}\end{aligned}

উত্তর

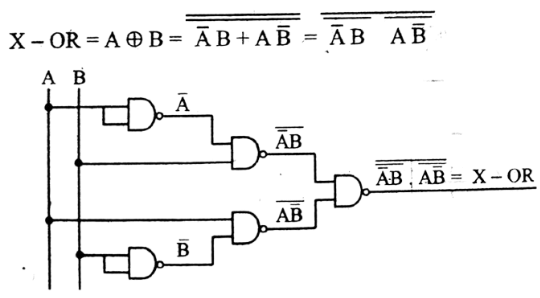

চিত্র-২ এর সাথে নট গেইট যুক্ত করলে NAND গেইট তৈরি হয়। নিচে NAND গেইট দিয়ে চিত্র-১ তথা X-OR গেইট বাস্তবায়ন দেখানো হলো:

উত্তর

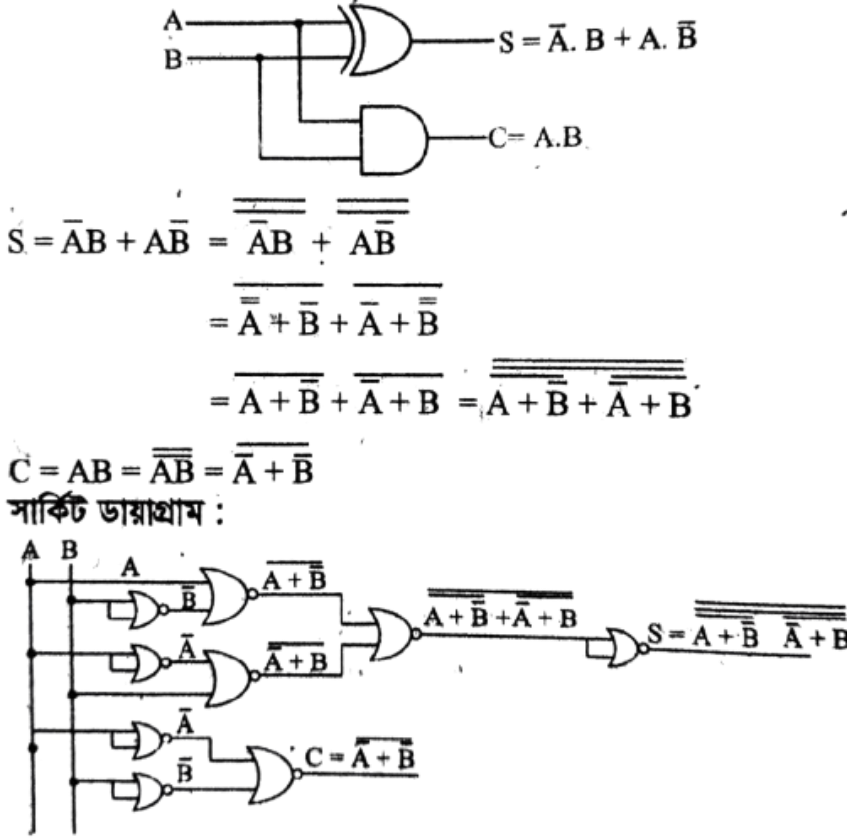

চিত্র-১ ও চিত্র-২ যারা তৈরি সমন্বিত বর্তনী হাফ অ্যাডারের প্রতিনিধিত্ব করে। শুধুমাত্র নর গেইট দিয়ে এই সার্কিট বাস্তবায়ন সম্ভব। নিচে তা দেখানো হলো:
