উদ্দীপকে উল্লেখিত সমীকরণটি সরল কর এবং সরল করার পরের লজিক সার্কিট অঙ…

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উদ্দীপকে উল্লেখিত সমীকরণটি সরল কর এবং সরল করার পরের লজিক সার্কিট অঙ\dots

Y=\bar{A} B \bar{C}+\bar{A} \bar{B} C+\bar{A} \bar{B} \bar{C}+\bar{A} B \bar{C}

নটরডেম কলেজ · 2025

উত্তর

একটি বিশেষ প্রক্রিয়ায় কোন ইনপুটের জন্য কোন আউটপুট পাওয়া যায় সেটি যে সারণি বা টেবিল দিয়ে পুরোপুরিভাবে প্রকাশ করা হয় সেটিই হচ্ছে সত্যক সারণি বা ট্রুথ টেবিল।

উত্তর

সকল সর্বজনীন গেইট কেবল যৌগিক গেইট হতে পারে। সর্বজনীন গেইট হলো এমন লজিক গেইট যার সাহায্যে অন্য সকল লজিক গেইটকে তৈরি করা যায়। NAND এবং NOR গেইট দুটিই সর্বজনীন গেইট। NAND গেইট তৈরি করা হয় AND এবং NOT গেইট এর সমন্বয়ে। অন্যদিকে NOR গেইট তৈরি করা হয় OR এবং NOT গেইটের সমন্বয়ে। যেহেতু একাধিক মৌলিক গেইটের সমন্বয়ে তৈরি করা হয় তাই এদের যৌগিক গেইট বলা হয়।

উত্তর

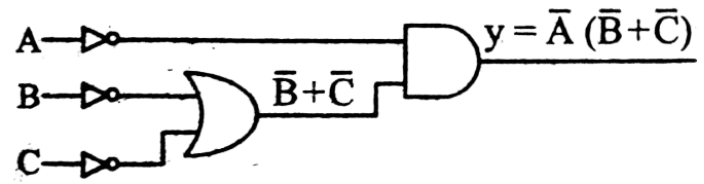

Y=\bar{A} B \bar{C}+\bar{A} \bar{B} C+\bar{A} \bar{B} \bar{C}+\bar{A} B \bar{C}

উত্তর

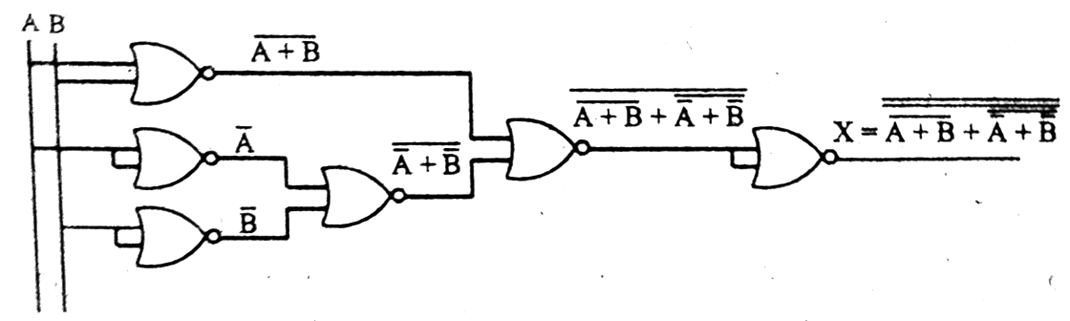

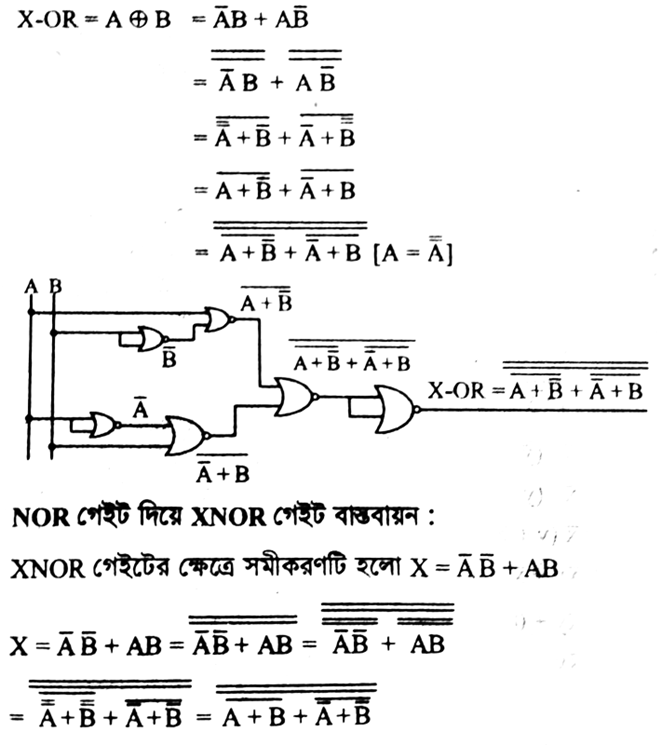

উদ্দীপকের শেষ লাইনে উল্লেখিত লজিক গেইট দুটি হলো X-OR গেইট এবং X-NOR গেইট। শুধুমাত্র NOR গেইট ব্যবহার করে নিচে এদের বাস্তবায়ন দেখানো হলো- NOR গেইট দ্বারা X-OR গেইটের বাস্তবায়ন : সুতরাং NOR গেইট দ্বারা X-OR ও X-NOR গেইট বাস্তবায়ন করা সম্ভব। এছাড়া NOR গেইটের সাহায্যে মৌলিক গেইটগুলোও বাস্তবায়ন করা যায়। X-OR গেইটের বৈশিষ্ট্য: ১. Exclusive-OR গেইটকে সংক্ষেপে X-OR গেইট বলা হয়। ২. বিজোড় সংখ্যক ইনপুট 1 হলে, আউটপুট 1 হয়। ৩. জোড় সংখ্যক ইনপুট 1 হলে, আউটপুট 0 হয়। X-NOR গেইটের বৈশিষ্ট্য: ১. X-NOR গেইটের পূর্ণ অর্থ Exclusive-NOR গেইট। ২. বিজোড় সংখ্যক ইনপুট 1 এর জন্য আউটপুট 0 হয়। ৩. জোড় সংখ্যক ইনপুট 1 এর জন্য আউটপট 1 হয়। ৪. X-OR গেইটের আউটপুটের সাথে NOT গেইট যুক্ত করলে X-NOR গেইট পাওয়া যায়।

HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস

12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1. $নিচের চিত্রটি লক্ষ করে প্রশ্নের উত্তর দাও: F এর মান কত?$

Dhaka · 2016

ক $B(C + A)$
খ $A(B + C)$
গ $C(A + B)$
ঘ $AC + B$
