উদ্দীপকের ফাংশনের সরলীকরণকৃত মান নির্ণয় কর। উক্ত মানকে লজিকচিত্রে অঙ্কন কর।

উত্তর: গ হতে পাই, ফাংশনটি [গণিত] এবং [গণিত] সরলীকৃত মানের লজিক চিত্র- [চিত্র]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উদ্দীপকের ফাংশনের সরলীকরণকৃত মান নির্ণয় কর। উক্ত মানকে লজিকচিত্রে অ…

উদ্দীপক

question image

সিলেট এমসি কলেজ · 2025

উত্তর

(19)16(19)_{16} এর পরের সংখ্যা (1 A)16(1 \mathrm{~A})_{16} ।

উত্তর

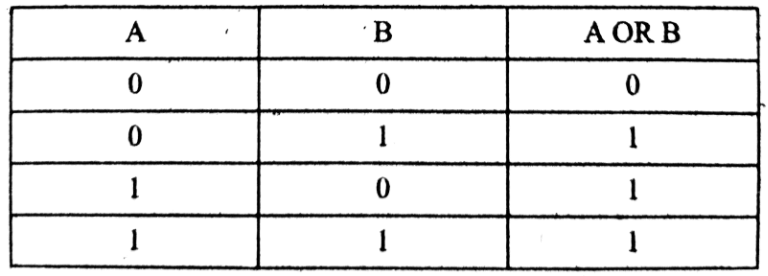

বুলিয়ান যোগের ক্ষেত্রে 1 + 1 = 1 হয়। এতে বুঝা যাচ্ছে যে, বুলিয়ান যোগ (+) চিহ্ন সাধারণত + চিহ্নকে বুঝায় না। বুলিয়ান যোগকে বলা হয় Logical Addition অথবা Logical OR operation । question image

উত্তর

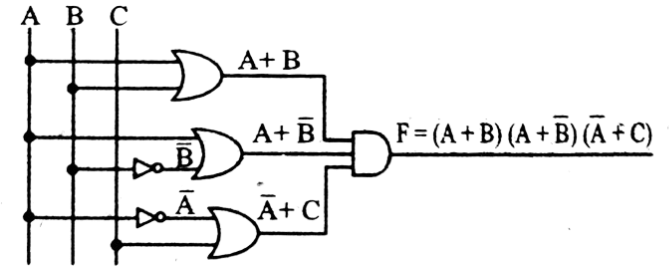

উদ্দীপকের লজিক সার্কিটটি- question image নির্ণেয় ফাংশন, F=(A+B)(A+B‾)(A‾+C)F=(\mathbf{A}+\mathbf{B})(\mathbf{A}+\overline{\mathbf{B}})(\overline{\mathbf{A}}+\mathbf{C})

উত্তর

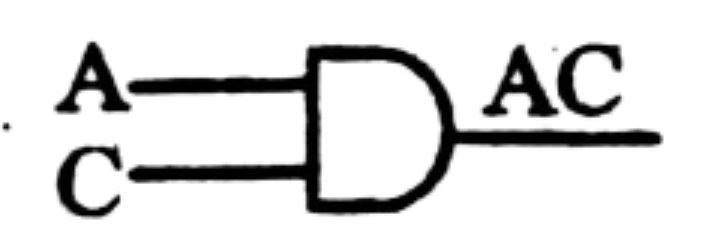

গ হতে পাই, ফাংশনটি F=(A+B)(A+Bˉ)(Aˉ+C)F=(A+B)(A+\bar{B})(\bar{A}+C) =(A⋅A+ABˉ+AB+BBˉ)(A‾+C)=(A \cdot A+A \bar{B}+A B+B \bar{B})(\overline{\mathbf{A}}+C) =(A+ABˉ+AB)(Aˉ+C)[∵X⋅Xˉ=0=(A+A \bar{B}+A B)(\bar{A}+C)[\because X \cdot \bar{X}=0 এবং X⋅X=1]X \cdot X=1] =AAˉ+AAˉBˉ+AAˉB+AC+ABˉC+ABC=A \bar{A}+A \bar{A} \bar{B}+A \bar{A} B+A C+A \bar{B} C+A B C =0+0+0+AC+ABˉC+ABC=0+0+0+A C+A \bar{B} C+A B C =AC+AB‾C+ABC=A C+A \overline{\mathbf{B}} \mathbf{C}+A B C =AC(Bˉ+1)+ABC=AC+ABC=AC(B+1)=AC\begin{aligned} & =A C(\bar{B}+1)+A B C \\ & =A C+A B C \\ & =A C(B+1) \\ & =A C\end{aligned} সরলীকৃত মানের লজিক চিত্র- question image
