উদ্দীপক-১ এর সরলীকৃত আউটপুট নির্ণয় কর।

উত্তর: উদ্দীপক-১ এর ক্ষেত্রে- [চিত্র] সরলীকরণ : [গণিত]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উদ্দীপক-১ এর সরলীকৃত আউটপুট নির্ণয় কর।

উদ্দীপক

চিত্রটি লক্ষ কর এবং নিচের প্রশ্নগুলোর উত্তর দাও : question image

হলিক্রস কলেজ · 2025

উত্তর

কাউন্টার হলো এমন একটি সিকুয়েন্সিয়াল সার্কিট, যা ফ্লিপ-ফ্লপ ও লজিক গেইটের সমন্বয়ে গঠিত সার্কিট এবং যা ইনপুট পালসের সংখ্যা গুণতে পারে।

উত্তর

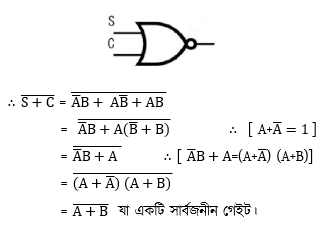

F = P + QR লজিক ফাংশনটি নর গেইট দিয়ে নিচে বাস্তবায়ন করে দেখানো হলো- question image

উত্তর

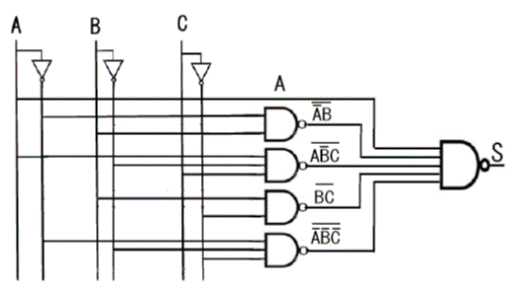

উদ্দীপক-১ এর ক্ষেত্রে- question image সরলীকরণ : F=XYZ+XY+XY‾Z+YZˉ=XY(Z+1)+(Xˉ+Yˉ)Z+YZˉ=XY+XˉZ+YˉZ+YZˉ\begin{aligned} F & =X Y Z+X Y+\overline{X Y} Z+Y \bar{Z} \\ & =X Y(Z+1)+(\bar{X}+\bar{Y}) Z+Y \bar{Z} \\ & =X Y+\bar{X} Z+\bar{Y} Z+Y \bar{Z}\end{aligned}

উত্তর

উদ্দীপক-২ এর ক্ষেত্রে- question image সরলীকরণ : F′=XYˉ+XˉYˉ+XYF^{\prime}=X \bar{Y}+\bar{X} \bar{Y}+X Y =X(Y+Yˉ)+XˉYˉ=X(Y+\bar{Y})+\bar{X} \bar{Y} =X+XˉYˉ[∵A+AˉB=A+B]=X+\bar{X} \bar{Y}[\because A+\bar{A} B=A+B] =X(1+Y‾)+X‾Y‾=\mathrm{X}(1+\overline{\mathrm{Y}})+\overline{\mathrm{X}} \overline{\mathrm{Y}} =X+XYˉ+XˉYˉ=X+X \bar{Y}+\bar{X} \bar{Y} =X+Y‾(X+X‾)=X+Y‾=\mathbf{X}+\overline{\mathrm{Y}}(\mathrm{X}+\overline{\mathrm{X}})=\mathrm{X}+\overline{\mathrm{Y}} গ হতে পাই উদ্দীপক-১ এর সরলীকৃতমান, F=XY+X‾Z+Y‾Z+YZ‾\mathrm{F}=\mathrm{XY}+\overline{\mathrm{X}} \mathrm{Z}+\overline{\mathrm{Y}} \mathrm{Z}+\mathrm{Y} \overline{\mathrm{Z}} এখন F+F′\mathbf{F}+\mathbf{F}^{\prime} করা হলে আউটপুট 1 হবে। F+F′=XY+XˉZ+YˉZ+YZˉ+X+Yˉ=X+XY+Yˉ+YˉZ+XˉZ+YZˉ=X(1+Y)+Yˉ(Z+1)+XˉZ+YZˉ=X+Yˉ+XˉZ+YZˉ[∵A+1=1]=X+XˉZ+Yˉ+YZˉ\begin{aligned} F+F^{\prime} & =X Y+\bar{X} Z+\bar{Y} Z+Y \bar{Z}+X+\bar{Y} \\ & =X+X Y+\bar{Y}+\bar{Y} Z+\bar{X} Z+Y \bar{Z} \\ & =X(1+Y)+\bar{Y}(Z+1)+\bar{X} Z+Y \bar{Z} \\ & =X+\bar{Y}+\bar{X} Z+Y \bar{Z} \quad[\because A+1=1] \\ & =X+\bar{X} Z+\bar{Y}+Y \bar{Z}\end{aligned} =X(1+Z)+XˉZ+Yˉ(1+Zˉ)+YZˉ=X+XZ+XˉZ+Yˉ+YˉZˉ+YZˉ=X+Z(X+Xˉ)+Yˉ+Zˉ(Yˉ+Y)\begin{aligned} & =X(1+Z)+\bar{X} Z+\bar{Y}(1+\bar{Z})+Y \bar{Z} \\ & =X+X Z+\bar{X} Z+\bar{Y}+\bar{Y} \bar{Z}+Y \bar{Z} \\ & =X+Z(X+\bar{X})+\bar{Y}+\bar{Z}(\bar{Y}+Y)\end{aligned} =X+Z+Y‾+Z‾=X+Y‾+Z+Z‾=X+Y‾+1=X+1=1\begin{aligned} & =\mathbf{X}+\mathrm{Z}+\overline{\mathbf{Y}}+\overline{\mathrm{Z}} \\ & =\mathrm{X}+\overline{\mathbf{Y}}+\mathrm{Z}+\overline{\mathbf{Z}} \\ & =\mathbf{X}+\overline{\mathbf{Y}}+1=\mathbf{X}+1=1\end{aligned}
HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস
12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1.নিচের চিত্রটি লক্ষ করে প্রশ্নের উত্তর দাও: F এর মান কত?

Dhaka · 2016

  • ক
    B(C + A)
  • খ
    A(B + C)
  • গ
    C(A + B)
  • ঘ
    AC + B

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

2.চিত্রের আউটপুট হবে-

Dinajpur · 2016

  • ক
    ABAB
  • খ
    A‾B\overline A B
  • গ
    A‾ B‾\overline A \ \overline B
  • ঘ
    A B‾A \ \overline B

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

3.উদ্দীপক বর্তনীর আউটপুটের সরলীকৃত মানের বর্তনী হতে পারে- নিচের কোনটি সঠিক?

Comilla · 2017

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

4.C এর আউটপুট কত হবে?

Madrasah · 2019

  • ক
    A+BA+B
  • খ
    ABAB
  • গ
    A⊕BA \oplus B
  • ঘ
    A‾lineB\frac{\overline A }{line B}

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

5.উদ্দীপকের P = 0 যখন-

Sylhet · 2019

  • ক
    A = 0, B = 0
  • খ
    A = 0, B = 1
  • গ
    A = 1, B = 0
  • ঘ
    A = 1, B = 1

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

6.নিচের উদ্দীপকটি লক্ষ্য কর এবং প্রশ্নের উত্তর দাও: NAND এ ক্ষেত্রে কখন আলো জ্বলবে? i. A = 0, B = 0 ii. A = 1, B = 0 iii. A = 1, B = 1 নিচের কোনটি সঠিক?

Sylhet · 2023

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

7.নিচের উদ্দীপকটি দেখ এবং প্রশ্নের উত্তর দাও: উদ্দীপকের Y এর মান হতে পারে-  i. P⊕Q\text{ i. } \mathrm{P} \oplus \mathrm{Q} ii. PˉQ+PQˉ\bar{P} Q+P \bar{Q}  iii. P⊕Q‾\text{ iii. } \overline{\mathrm{P} \oplus \mathrm{Q}} নিচের কোনটি সঠিক?

Rajshahi · 2023

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

8.চিত্রের আউটপুট হবে?

Comilla · 2023

  • ক
    AB{\rm AB}
  • খ
    A‾B\overline{\rm A}B
  • গ
    A‾B‾\overline{\rm A}\overline{\rm B}
  • ঘ
    AB‾A \overline{\rm B}

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

9.উপরের সত্যক সারণি কোন গেটকে নির্ণয় করে?

Dhaka · 2023

  • ক
    NOR
  • খ
    EX-OR
  • গ
    EX-NOR
  • ঘ
    NAND

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

10.(5A)16 এর পরের সংখ্যাটি কত?

Dhaka · 2023

  • ক
    (6A)16.
  • খ
    (5B)16
  • গ
    (91) 16
  • ঘ
    (90) 16

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

11.বাইনারি যোগকে বুলিয়ান যোগের সাথে সমন্বয় করার জন্য কোন গেট ব্যবহার করা হয়?

Chittagong · 2025

  • ক
    XNOR
  • খ
    OR
  • গ
    NOR
  • ঘ
    XOR

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

12.সারণিটি দেখ এবং প্রশ্নের উত্তর দাও উদ্দীপকে উল্লিখিত চিত্রটি বাস্তবায়নের জন্য গেট হলো- i. NOR ii. NAND iii. AND নিচের কোনটি সঠিক?

Chittagong · 2025

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো
