উপরের এক্সপ্রেশনটি লজিক সার্কিট ব্যবহার ও কিছু পরিবর্তন করে দু'টি বিট যোগ করার সার্কিট বাস্তবায়ন করা যায়-চিত্রসহ বিস্তারিত আলোচনা কর।

উত্তর: উপরের এক্সপ্রেশনটি তথা এক্স-অর গেইট এর সাথে অ্যান্ড গেইট ব্যবহার করে ২ বিট যোগ করার সার্কিট তথা হাফ অ্যাডার বাস্তবায়ন করা যায়। নিচে তা চিত্রসহ দেখানো হলো: [চিত্র] সত্যক সারণি থেকে প্রাপ্ত সমীকরণ হলো- [গণিত] লজিক সার্কিট বাস্তবায়ন- [চিত্র]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উপরের এক্সপ্রেশনটি লজিক সার্কিট ব্যবহার ও কিছু পরিবর্তন করে দু'টি ব…

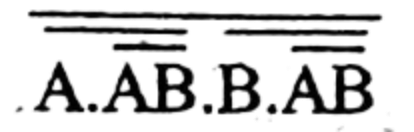

উদ্দীপক

question image

আদমজী ক্যান্টনমেন্ট কলেজ, ঢাকা · 2025

উত্তর

নির্দিষ্ট লজিক গেইট দ্বারা যে কোন লজিক সার্কিট বাস্তবায়নের সম্ভাব্যতাকে সার্বজনীনতা বলে।

উত্তর

ডিজিটাল সার্কিটগুলো বুলিয়ান অ্যালজেবরার ডি মরগান এর উপপাদ্য অনুসারে কাজ করে। এই উপপাদ্য ব্যবহার করে যে কোন লজিক সার্কিট বাস্তবায়ন করা যায়। ডি-মরগানের উপপাদ্যগুলো হলো- প্রথম উপপাদ্য: দুই বা ততোধিক বুলিয়ান চলকের যোগফলের পূরক ঐ চলকগুলোর পূরকের গুণফলের সমান। A ও B বুলিয়ান চলক হলে- A+B‾=A‾⋅B‾\overline{\mathrm{A}+\mathbf{B}}=\overline{\mathbf{A}} \cdot \overline{\mathbf{B}} দ্বিতীয় সূত্র: দুই বা ততোধিক বুলিয়ান চলকের গুণফলের পূরক ঐ চলকগুলোর পূরকের যোগফলের সমান। A ও B বুলিয়ান চলক হলে- A⋅B‾=A‾+B‾\overline{\mathbf{A} \cdot \mathbf{B}}=\overline{\mathbf{A}}+\overline{\mathbf{B}} অর্থাৎ ডিমরগানের উপপাদ্য থেকে দেখা যায় যে, ডিমরগানের উপপাদ্য যৌক্তিক যোগ ও যৌক্তিক গুণের মধ্যে বিনিময় সাধন করে।

উত্তর

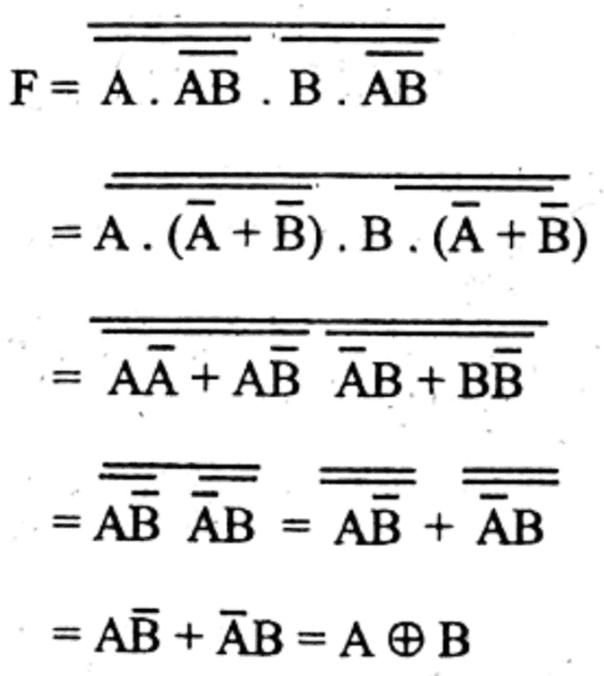

question image সুতরাং উদ্দীপকের এক্সপ্রেশনটি একটি লজিক গেইট তথা এক্স-অর গেইটের আউটপুট।

উত্তর

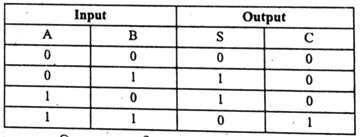

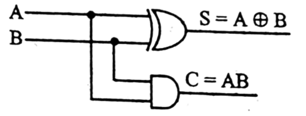

উপরের এক্সপ্রেশনটি তথা এক্স-অর গেইট এর সাথে অ্যান্ড গেইট ব্যবহার করে ২ বিট যোগ করার সার্কিট তথা হাফ অ্যাডার বাস্তবায়ন করা যায়। নিচে তা চিত্রসহ দেখানো হলো: question image সত্যক সারণি থেকে প্রাপ্ত সমীকরণ হলো- S=AˉB+ABˉ বা, S=A⊕B∴C=AB\begin{aligned} & \quad S=\bar{A} B+A \bar{B} \\ & \text{ বা, } S=A \oplus B \\ & \therefore C=A B\end{aligned} লজিক সার্কিট বাস্তবায়ন- question image
