F-এর সরলীকৃত মানের গেইটটি বাইনারি যোগে ব্যবহৃত হয়- বিশ্লেষণ কর।

উত্তর: [গণিত] বাইনারি যোগ অর্থাৎ হাফ অ্যাডারে X-OR গেইট এবং AND গেইট ব্যবহৃত হয়। এর মধ্যে X-OR গেইটের মাধ্যমে বাইনারি যোগফল বের করা যায়। তাই বলা যায় যে, F এর সরলীকৃত মানের গেইটটি বাইনারি যোগে ব্যবহৃত হয়।

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

F-এর সরলীকৃত মানের গেইটটি বাইনারি যোগে ব্যবহৃত হয়- বিশ্লেষণ কর।

উদ্দীপক

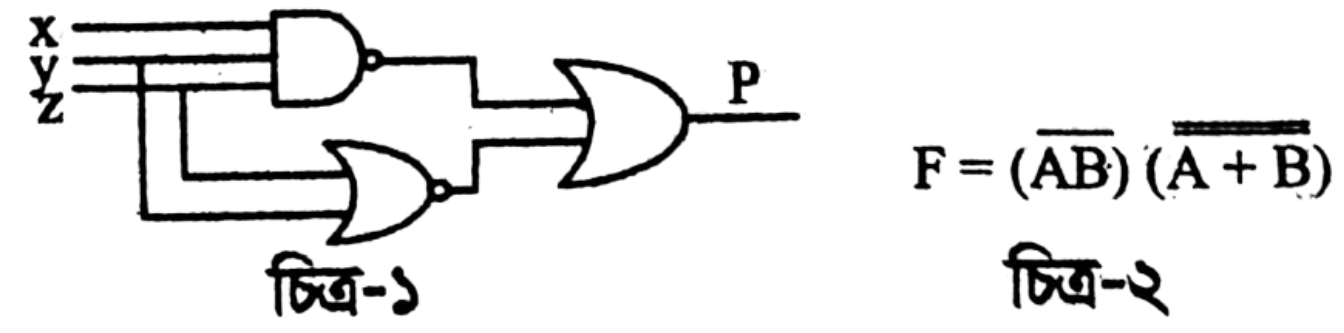

নিচের চিত্র দুটি লক্ষ কর এবং প্রশ্নগুলোর উত্তর দাও : question image

আইডিয়াল স্কুল অ্যান্ড কলেজ, মতিঝিল · 2025

উত্তর

যে সকল গেইট দিয়ে মৌলিক গেইটসহ অন্যান্য সকল প্রকার গেইট তৈরি বা বাস্তবায়ন করা যায় সেসব গেইট হচ্ছে Universal বা সর্বজনীন গেইট।

উত্তর

পাঁচ ইনপুটের অ্যান্ড গেইট বাস্তবায়নে দুইটি NAND গেইটের প্রয়োজন হবে। question image

উত্তর

P এর সরলীকৃত মান নির্ণয় : question image P=x⋅y⋅z‾+(y+z)‾=x‾+y‾+zˉ+y‾⋅zˉ=x‾+zˉ+(y‾+y‾⋅zˉ)\begin{aligned} \mathrm{P}=\overline{\mathrm{x} \cdot \mathrm{y} \cdot \mathrm{z}}+\overline{(\mathrm{y}+\mathrm{z})} & =\overline{\mathrm{x}}+\overline{\mathrm{y}}+\bar{z}+\overline{\mathrm{y}} \cdot \bar{z} \\ & =\overline{\mathrm{x}}+\bar{z}+(\overline{\mathrm{y}}+\overline{\mathrm{y}} \cdot \bar{z})\end{aligned} =xˉ+zˉ+yˉ[∵A+AB=A]=xˉ+yˉ+zˉ\begin{aligned} & =\bar{x}+\bar{z}+\bar{y} \quad[\because A+A B=A] \\ & =\bar{x}+\bar{y}+\bar{z}\end{aligned}

উত্তর

F=(AB‾)F=(\overline{A B}) (A+B‾‾)(\overline{\overline{A+B}}) =(A‾+B‾)(A+B)=(\overline{\mathbf{A}}+\overline{\mathbf{B}})(\mathbf{A}+\mathbf{B}) =A‾A+A‾B+AB‾+BB‾=0+A‾B+AB‾+0=A‾B+AB‾=A⊕B\begin{aligned} & =\overline{\mathbf{A}} \mathbf{A}+\overline{\mathbf{A}} \mathbf{B}+\mathbf{A} \overline{\mathbf{B}}+\mathbf{B} \overline{\mathbf{B}} \\ & =0+\overline{\mathbf{A}} \mathbf{B}+\mathbf{A} \overline{\mathbf{B}}+0=\overline{\mathbf{A}} \mathbf{B}+\mathbf{A} \overline{\mathbf{B}}=\mathbf{A} \oplus \mathbf{B}\end{aligned} বাইনারি যোগ অর্থাৎ হাফ অ্যাডারে X-OR গেইট এবং AND গেইট ব্যবহৃত হয়। এর মধ্যে X-OR গেইটের মাধ্যমে বাইনারি যোগফল বের করা যায়। তাই বলা যায় যে, F এর সরলীকৃত মানের গেইটটি বাইনারি যোগে ব্যবহৃত হয়।
HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস
12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1.নিচের চিত্রটি লক্ষ করে প্রশ্নের উত্তর দাও: F এর মান কত?

Dhaka · 2016

  • ক
    B(C + A)
  • খ
    A(B + C)
  • গ
    C(A + B)
  • ঘ
    AC + B

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

2.চিত্রের আউটপুট হবে-

Dinajpur · 2016

  • ক
    ABAB
  • খ
    A‾B\overline A B
  • গ
    A‾ B‾\overline A \ \overline B
  • ঘ
    A B‾A \ \overline B

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

3.উদ্দীপক বর্তনীর আউটপুটের সরলীকৃত মানের বর্তনী হতে পারে- নিচের কোনটি সঠিক?

Comilla · 2017

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

4.C এর আউটপুট কত হবে?

Madrasah · 2019

  • ক
    A+BA+B
  • খ
    ABAB
  • গ
    A⊕BA \oplus B
  • ঘ
    A‾lineB\frac{\overline A }{line B}

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

5.উদ্দীপকের P = 0 যখন-

Sylhet · 2019

  • ক
    A = 0, B = 0
  • খ
    A = 0, B = 1
  • গ
    A = 1, B = 0
  • ঘ
    A = 1, B = 1

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

6.নিচের উদ্দীপকটি লক্ষ্য কর এবং প্রশ্নের উত্তর দাও: NAND এ ক্ষেত্রে কখন আলো জ্বলবে? i. A = 0, B = 0 ii. A = 1, B = 0 iii. A = 1, B = 1 নিচের কোনটি সঠিক?

Sylhet · 2023

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

7.নিচের উদ্দীপকটি দেখ এবং প্রশ্নের উত্তর দাও: উদ্দীপকের Y এর মান হতে পারে-  i. P⊕Q\text{ i. } \mathrm{P} \oplus \mathrm{Q} ii. PˉQ+PQˉ\bar{P} Q+P \bar{Q}  iii. P⊕Q‾\text{ iii. } \overline{\mathrm{P} \oplus \mathrm{Q}} নিচের কোনটি সঠিক?

Rajshahi · 2023

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

8.চিত্রের আউটপুট হবে?

Comilla · 2023

  • ক
    AB{\rm AB}
  • খ
    A‾B\overline{\rm A}B
  • গ
    A‾B‾\overline{\rm A}\overline{\rm B}
  • ঘ
    AB‾A \overline{\rm B}

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

9.উপরের সত্যক সারণি কোন গেটকে নির্ণয় করে?

Dhaka · 2023

  • ক
    NOR
  • খ
    EX-OR
  • গ
    EX-NOR
  • ঘ
    NAND

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

10.(5A)16 এর পরের সংখ্যাটি কত?

Dhaka · 2023

  • ক
    (6A)16.
  • খ
    (5B)16
  • গ
    (91) 16
  • ঘ
    (90) 16

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

11.বাইনারি যোগকে বুলিয়ান যোগের সাথে সমন্বয় করার জন্য কোন গেট ব্যবহার করা হয়?

Chittagong · 2025

  • ক
    XNOR
  • খ
    OR
  • গ
    NOR
  • ঘ
    XOR

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

12.সারণিটি দেখ এবং প্রশ্নের উত্তর দাও উদ্দীপকে উল্লিখিত চিত্রটি বাস্তবায়নের জন্য গেট হলো- i. NOR ii. NAND iii. AND নিচের কোনটি সঠিক?

Chittagong · 2025

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো
