চিত্র-১ এ F এর সরলীকৃত মান নির্ণয় কর।

উত্তর: চিত্র-১ এ [গণিত] এর সরলীকৃত মান নিচে নির্ণয় করে দেখানো হলো- [চিত্র] অর্থাৎ, [গণিত]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

চিত্র-১ এ F এর সরলীকৃত মান নির্ণয় কর।

উদ্দীপক

question image

Dhaka · 2025

উত্তর

ডিকোডার হলো এমন এক ধরনের সার্কিট যায় ইনপুটে বাইনারি কোন সংখ্যা দিলে আউটপুটে সেই সংখ্যার লাইনটিতে একটি সিগন্যাল প্রদান করে।

উত্তর

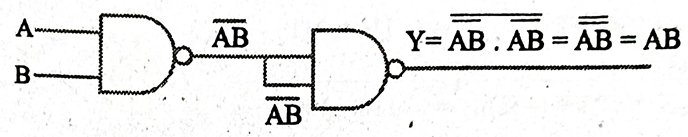

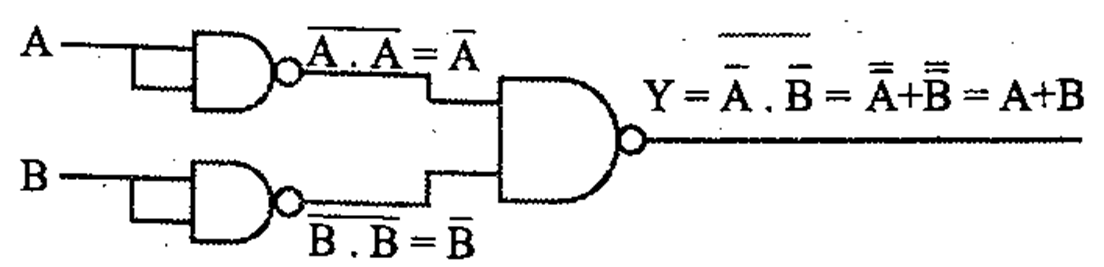

চিত্র-১ এর P চিহ্নিত লজিক গেইটটি হলো NANDNAND গেইট। NANDNAND গেইট একটি সর্বজনীন গেইট কারণ এ গেইট দ্বারা সকল মৌলিক গেইট (OR,AND,NOT)(OR, AND, NOT) বাস্তবায়ন করা যায়। নিচে তা প্রমাণ করে দেখানো হলো- (i)NOT(i) NOT গেইট বাস্তবায়ন: চিত্রের দুটি ইনপুট AA সমান। question image অর্থাৎ NANDNAND গেইটটি একটি NOTNOT গেইট হিসেবে কাজ করে। (ii)AND(ii) AND গেইট বাস্তবায়ন: দুটি NANDNAND গেইট সংযোগে একটি ANDAND গেইট তৈরি হয়। question image চিত্রের সার্কিটটি একটি ANDAND গেইট হিসেবে কাজ করে। (iii)OR(iii) OR গেইট বাস্তবায়ন: দুটি NANDNAND গেইটের আউটপুটকে পুনরায় NANDNAND গেইট দিয়ে প্রবাহিত করলে OROR গেইট হিসেবে কাজ করে। question image চিত্রের সার্কিটটি একটি OROR গেইট হিসেবে কাজ করে।

উত্তর

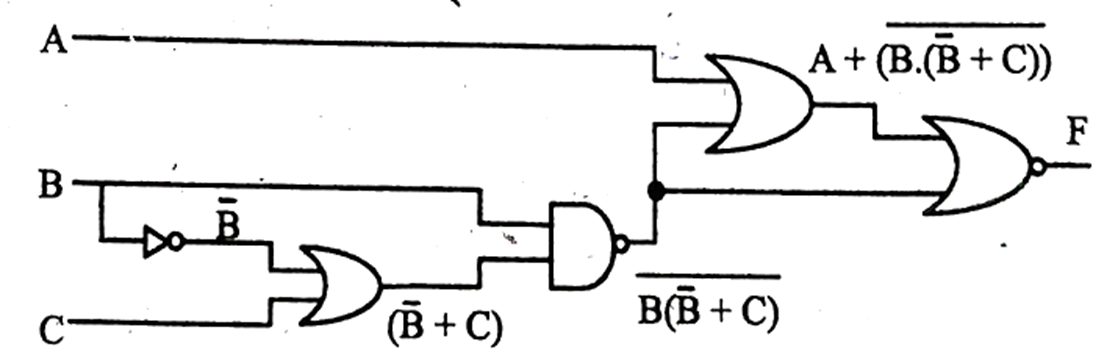

চিত্র-১ এ FF এর সরলীকৃত মান নিচে নির্ণয় করে দেখানো হলো- question image অর্থাৎ, F=A+(B⋅(Bˉ+C‾))+(B⋅(Bˉ+C)‾)‾F=\overline{A+(\overline{B \cdot(\bar{B}+C}))+(\overline{B \cdot(\bar{B}+C)})} =A+(B⋅Bˉ+BC‾)+(B⋅Bˉ+BC‾)‾=\overline{A+(\overline{B \cdot \bar{B}+B C})+(\overline{B \cdot \bar{B}+B C})} =A+(0+BC‾)+(0+BC‾)‾=A+BC‾+BC‾‾=A+BC‾‾=Aˉ⋅BC‾‾=AˉBC\begin{aligned} & =\overline{A+(\overline{0+B C})+(\overline{0+B C})} \\ & =\overline{A+\overline{B C}+\overline{B C}} \\ & =\overline{A+\overline{B C}} \\ & =\bar{A} \cdot \overline{\overline{B C}} \\ & =\bar{A} B C\end{aligned}

উত্তর

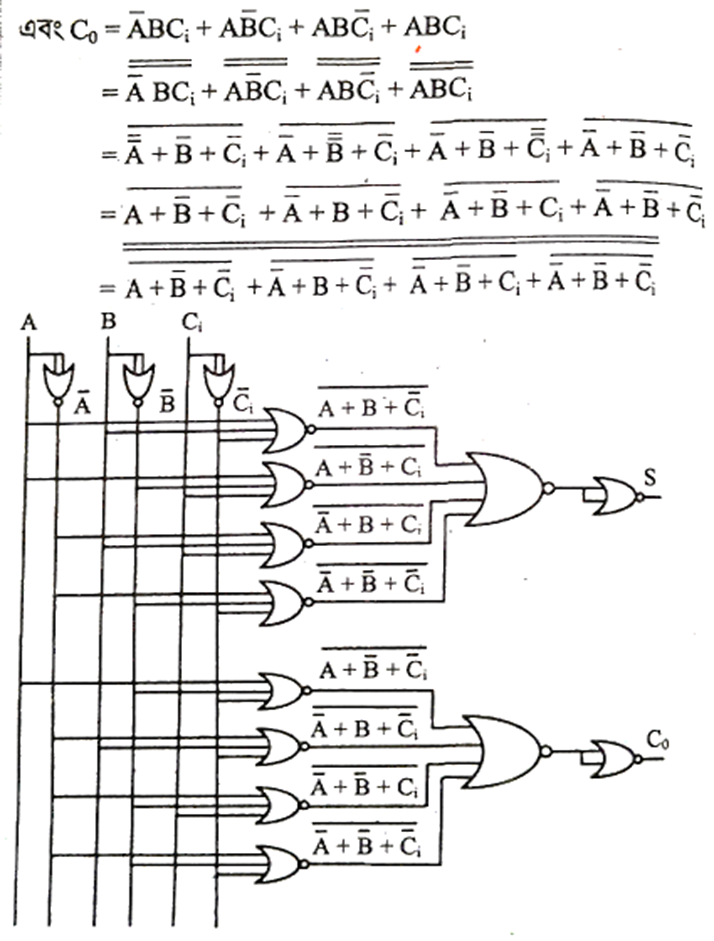

চিত্র-১ এর QQ চিহ্নিত লজিক গেইটটি হলো NORNOR গেইট। চিত্র-২ হলো ফুল অ্যাডারের ব্লক ডায়াগ্রাম। NORNOR গেইটের সাহায্যে ফুল অ্যাডার বাস্তবায়ন করা যায়। নিচে তা দেখানো হলো- আমরা জানি, ফুল অ্যাডারের ক্ষেত্রে, S=AˉBˉCi+AˉBCˉi+ABˉCˉi+ABCiS=\bar{A} \bar{B} C_i+\bar{A} B \bar{C}_i+A \bar{B} \bar{C}_i+A B C_i =AˉBˉCi‾‾+AˉBCˉi‾‾+ABˉCˉi‾‾+ABCi‾‾=\overline{\overline{\bar{A} \bar{B} C_i}}+\overline{\overline{\bar{A} B \bar{C}_i}}+\overline{\overline{A \bar{B} \bar{C}_i}}+\overline{\overline{A B C_i}} =Aˉ‾+Bˉ‾+Cˉi‾+Aˉ‾+Bˉ+Cˉ‾i‾+Aˉ+Bˉ‾+Cˉi‾‾+Aˉ+Bˉ+Cˉi‾=\overline{\overline{\bar{A}}+\overline{\bar{B}}+\bar{C}_i}+\overline{\overline{\bar{A}}+\bar{B}+\overline{\bar{C}}_i}+\overline{\bar{A}+\overline{\bar{B}}+\overline{\bar{C}_i}}+\overline{\bar{A}+\bar{B}+\bar{C}_i} =A+B+Cˉi‾+A+Bˉ+Ci‾+Aˉ+Bˉ+Ci‾+Aˉ+Bˉ+Cˉi‾=\overline{A+B+\bar{C}_i}+\overline{A+\bar{B}+C_i}+\overline{\bar{A}+\bar{B}+C_i}+\overline{\bar{A}+\bar{B}+\bar{C}_i} =A+Bˉ+Cˉi‾+Aˉ+B+Cˉi‾+Aˉ+Bˉ+Ci‾+Aˉ+Bˉ+Cˉ‾i‾‾‾=\overline{\overline{\overline{A+\bar{B}+\bar{C}_i}+\overline{\bar{A}+{B}+\bar{C}_i}+\overline{\bar{A}+\bar{B}+C_i}+\overline{\bar{A}+\bar{B}+\overline{\bar{C}}_i}}} question image
HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস
12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1.নিচের চিত্রটি লক্ষ করে প্রশ্নের উত্তর দাও: F এর মান কত?

Dhaka · 2016

  • ক
    B(C + A)
  • খ
    A(B + C)
  • গ
    C(A + B)
  • ঘ
    AC + B

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

2.চিত্রের আউটপুট হবে-

Dinajpur · 2016

  • ক
    ABAB
  • খ
    A‾B\overline A B
  • গ
    A‾ B‾\overline A \ \overline B
  • ঘ
    A B‾A \ \overline B

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

3.উদ্দীপক বর্তনীর আউটপুটের সরলীকৃত মানের বর্তনী হতে পারে- নিচের কোনটি সঠিক?

Comilla · 2017

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

4.C এর আউটপুট কত হবে?

Madrasah · 2019

  • ক
    A+BA+B
  • খ
    ABAB
  • গ
    A⊕BA \oplus B
  • ঘ
    A‾lineB\frac{\overline A }{line B}

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

5.উদ্দীপকের P = 0 যখন-

Sylhet · 2019

  • ক
    A = 0, B = 0
  • খ
    A = 0, B = 1
  • গ
    A = 1, B = 0
  • ঘ
    A = 1, B = 1

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

6.নিচের উদ্দীপকটি লক্ষ্য কর এবং প্রশ্নের উত্তর দাও: NAND এ ক্ষেত্রে কখন আলো জ্বলবে? i. A = 0, B = 0 ii. A = 1, B = 0 iii. A = 1, B = 1 নিচের কোনটি সঠিক?

Sylhet · 2023

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

7.নিচের উদ্দীপকটি দেখ এবং প্রশ্নের উত্তর দাও: উদ্দীপকের Y এর মান হতে পারে-  i. P⊕Q\text{ i. } \mathrm{P} \oplus \mathrm{Q} ii. PˉQ+PQˉ\bar{P} Q+P \bar{Q}  iii. P⊕Q‾\text{ iii. } \overline{\mathrm{P} \oplus \mathrm{Q}} নিচের কোনটি সঠিক?

Rajshahi · 2023

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

8.চিত্রের আউটপুট হবে?

Comilla · 2023

  • ক
    AB{\rm AB}
  • খ
    A‾B\overline{\rm A}B
  • গ
    A‾B‾\overline{\rm A}\overline{\rm B}
  • ঘ
    AB‾A \overline{\rm B}

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

9.উপরের সত্যক সারণি কোন গেটকে নির্ণয় করে?

Dhaka · 2023

  • ক
    NOR
  • খ
    EX-OR
  • গ
    EX-NOR
  • ঘ
    NAND

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

10.(5A)16 এর পরের সংখ্যাটি কত?

Dhaka · 2023

  • ক
    (6A)16.
  • খ
    (5B)16
  • গ
    (91) 16
  • ঘ
    (90) 16

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

11.বাইনারি যোগকে বুলিয়ান যোগের সাথে সমন্বয় করার জন্য কোন গেট ব্যবহার করা হয়?

Chittagong · 2025

  • ক
    XNOR
  • খ
    OR
  • গ
    NOR
  • ঘ
    XOR

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

12.সারণিটি দেখ এবং প্রশ্নের উত্তর দাও উদ্দীপকে উল্লিখিত চিত্রটি বাস্তবায়নের জন্য গেট হলো- i. NOR ii. NAND iii. AND নিচের কোনটি সঠিক?

Chittagong · 2025

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো
