উদ্দীপকের সরলীকৃত মানটি যে কোন একটি সর্বজনীন গেইট দ্বারা বাস্তবায়ন কর।

উত্তর: প হতে পাই, [গণিত] নিচে উদ্দীপকের সরলীকৃত মানটি NAND গেইট দ্বারা বাস্তবায়ন করা হলো: [চিত্র]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উদ্দীপকের সরলীকৃত মানটি যে কোন একটি সর্বজনীন গেইট দ্বারা বাস্তবায়ন কর।

উদ্দীপক

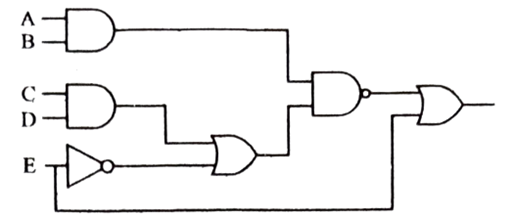

নিচের উদ্দীপকটি লক্ষ্য কর এবং নিচের প্রশ্নগুলোর উত্তর দাও : question image

সরকারি ব্রজলাল কলেজ, খুলনা · 2025

উত্তর

যে সকল গেইট দিয়ে মৌলিক গেইটসহ অন্যান্য সকল প্রকার গেইট তৈরি বা বাস্তবায়ন করা যায় সেসব গেইটকে ইউনিভার্সাল বা সর্বজনীন লজিক গেইট বলে।

উত্তর

১ + ১ = ১০ এটি একটি বাইনারি সংখ্যা পদ্ধতির যোগ। দশমিক সংখ্যা পদ্ধতিতে ১ + ১ = ২ হয়। কিন্তু বাইনারি সংখ্যা পদ্ধতিতে যোগ করলে ১ + ১ = ১০ হয়। বাইনারি সংখ্যা পদ্ধতিতে ১ এর পরবর্তী সংখ্যা ১০ যা দশমিক সংখ্যা পদ্ধতির ২ এর সমতুল্য।

উত্তর

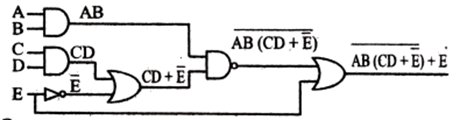

নিচে লজিক সার্কিটটির আউটপুট এর মান বের করা হলো- question image সরলীকরণ করা হলো- AB(CD+E‾)‾+E=AB‾+CD+E‾‾+E\overline{\mathrm{AB}(\mathrm{CD}+\overline{\mathrm{E}})}+\mathrm{E}=\overline{\mathrm{AB}}+\overline{\mathrm{CD}+\overline{\mathrm{E}}}+\mathbf{E} =AB‾+CD‾⋅E‾‾+E=\overline{\mathrm{AB}}+\overline{\mathrm{CD}} \cdot \overline{\overline{\mathrm{E}}}+\mathrm{E} =AB‾+CD‾E+E=\overline{\mathrm{AB}}+\overline{\mathrm{CD}} \mathrm{E}+\mathrm{E} =AB‾+(C‾+D‾)E+E=\overline{\mathrm{AB}}+(\overline{\mathrm{C}}+\overline{\mathrm{D}}) \mathrm{E}+\mathrm{E} =A‾+B‾+C‾E+D‾E+E=\overline{\mathrm{A}}+\overline{\mathrm{B}}+\overline{\mathrm{C}} \mathrm{E}+\overline{\mathrm{D}} \mathrm{E}+\mathrm{E} =A‾+B‾+C‾E+E(D‾+1)=\overline{\mathrm{A}}+\overline{\mathrm{B}}+\overline{\mathrm{C}} \mathrm{E}+\mathrm{E}(\overline{\mathrm{D}}+1) =A‾+B‾+C‾E+E[∵X+1=1]=\overline{\mathrm{A}}+\overline{\mathbf{B}}+\overline{\mathrm{C}} \mathrm{E}+\mathrm{E}[\because \mathbf{X}+1=1] =A‾+B‾+E(C‾+1)=\overline{\mathbf{A}}+\overline{\mathbf{B}}+\mathbf{E}(\overline{\mathbf{C}}+1) =A‾+B→+E=\overline{\mathbf{A}}+\overrightarrow{\mathbf{B}}+\mathbf{E}

উত্তর

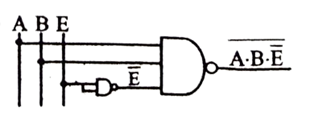

প হতে পাই, A‾+B‾+E\overline{\mathbf{A}}+\overline{\mathrm{B}}+\mathbf{E} =A‾+B‾+E‾‾=\overline{\overline{\overline{\mathrm{A}}+\overline{\mathrm{B}}+\mathrm{E}}} =A‾⋅Bˉ‾⋅E‾‾={\overline{\overline{\mathrm{A}} \cdot \overline{\bar{B}} \cdot \overline{\mathrm{E}}}} =A⋅B⋅E‾0‾=\overline{\mathbf{A} \cdot \mathbf{B} \cdot \overline{\mathrm{E}}_0} নিচে উদ্দীপকের সরলীকৃত মানটি NAND গেইট দ্বারা বাস্তবায়ন করা হলো: question image
HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস
12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1.নিচের চিত্রটি লক্ষ করে প্রশ্নের উত্তর দাও: F এর মান কত?

Dhaka · 2016

  • ক
    B(C + A)
  • খ
    A(B + C)
  • গ
    C(A + B)
  • ঘ
    AC + B

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

2.চিত্রের আউটপুট হবে-

Dinajpur · 2016

  • ক
    ABAB
  • খ
    A‾B\overline A B
  • গ
    A‾ B‾\overline A \ \overline B
  • ঘ
    A B‾A \ \overline B

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

3.উদ্দীপক বর্তনীর আউটপুটের সরলীকৃত মানের বর্তনী হতে পারে- নিচের কোনটি সঠিক?

Comilla · 2017

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

4.C এর আউটপুট কত হবে?

Madrasah · 2019

  • ক
    A+BA+B
  • খ
    ABAB
  • গ
    A⊕BA \oplus B
  • ঘ
    A‾lineB\frac{\overline A }{line B}

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

5.উদ্দীপকের P = 0 যখন-

Sylhet · 2019

  • ক
    A = 0, B = 0
  • খ
    A = 0, B = 1
  • গ
    A = 1, B = 0
  • ঘ
    A = 1, B = 1

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

6.নিচের উদ্দীপকটি লক্ষ্য কর এবং প্রশ্নের উত্তর দাও: NAND এ ক্ষেত্রে কখন আলো জ্বলবে? i. A = 0, B = 0 ii. A = 1, B = 0 iii. A = 1, B = 1 নিচের কোনটি সঠিক?

Sylhet · 2023

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

7.নিচের উদ্দীপকটি দেখ এবং প্রশ্নের উত্তর দাও: উদ্দীপকের Y এর মান হতে পারে-  i. P⊕Q\text{ i. } \mathrm{P} \oplus \mathrm{Q} ii. PˉQ+PQˉ\bar{P} Q+P \bar{Q}  iii. P⊕Q‾\text{ iii. } \overline{\mathrm{P} \oplus \mathrm{Q}} নিচের কোনটি সঠিক?

Rajshahi · 2023

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

8.চিত্রের আউটপুট হবে?

Comilla · 2023

  • ক
    AB{\rm AB}
  • খ
    A‾B\overline{\rm A}B
  • গ
    A‾B‾\overline{\rm A}\overline{\rm B}
  • ঘ
    AB‾A \overline{\rm B}

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

9.উপরের সত্যক সারণি কোন গেটকে নির্ণয় করে?

Dhaka · 2023

  • ক
    NOR
  • খ
    EX-OR
  • গ
    EX-NOR
  • ঘ
    NAND

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

10.(5A)16 এর পরের সংখ্যাটি কত?

Dhaka · 2023

  • ক
    (6A)16.
  • খ
    (5B)16
  • গ
    (91) 16
  • ঘ
    (90) 16

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

11.বাইনারি যোগকে বুলিয়ান যোগের সাথে সমন্বয় করার জন্য কোন গেট ব্যবহার করা হয়?

Chittagong · 2025

  • ক
    XNOR
  • খ
    OR
  • গ
    NOR
  • ঘ
    XOR

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

12.সারণিটি দেখ এবং প্রশ্নের উত্তর দাও উদ্দীপকে উল্লিখিত চিত্রটি বাস্তবায়নের জন্য গেট হলো- i. NOR ii. NAND iii. AND নিচের কোনটি সঠিক?

Chittagong · 2025

  • ক
    i ও ii
  • খ
    i ও iii
  • গ
    ii ও iii
  • ঘ
    i, ii ও iii

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো
