NAND গেইটকে NOR গেইট দ্বারা বাস্তবায়ন সম্ভব- ব্যাখ্যা কর।

উত্তর: নিচে NOR গেইট দ্বারা NAND গেইটের বাস্তবায়ন দেখানো হলো- [চিত্র] অতএব, NAND গেইটকে NOR গেইট দ্বারা বাস্তবায়ন সম্ভব।

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

NAND গেইটকে NOR গেইট দ্বারা বাস্তবায়ন সম্ভব- ব্যাখ্যা কর।

উদ্দীপক

x+yz=(x+y)(x+z)x+y z=(x+y)(x+z) চিত্র-১ question image চিত্র-২

Dinajpur · 2025

উত্তর

কাউন্টার হলো এমন একটি সিকুয়েন্সিয়াল সার্কিট, যা ফ্লিপ-ফ্লপ ও লজিক গেইটের সমন্বয়ে গঠিত সার্কিট এবং যা ইনপুট পালসের সংখ্যা গুণতে পারে।

উত্তর

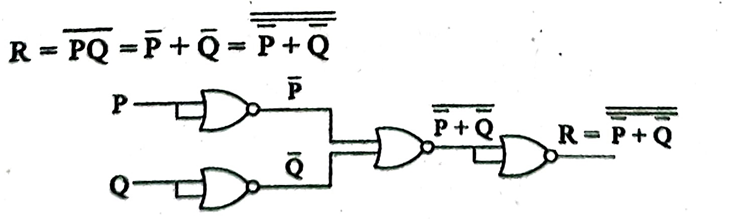

নিচে NOR গেইট দ্বারা NAND গেইটের বাস্তবায়ন দেখানো হলো- question image অতএব, NAND গেইটকে NOR গেইট দ্বারা বাস্তবায়ন সম্ভব।

উত্তর

উদ্দীপকের চিত্র-১ এর সমীকরণটি হলো: x+yz=(x+y)(x+z)x+y z=(x+y)(x+z) নিচে সত্যক সারণির সাহায্যে সমীকরণটি প্রমাণ করে দেখানো হলো- উপরিউক্ত সত্যক সারণি থেকে দেখা যাচ্ছে x+yz=(x+y)(x+z)x+y z=(x+y)(x+z). (প্রমাণিত)

উত্তর

উদ্দীপকের চিত্র-২ এর বর্তনীটি হলো হাফ অ্যাডার। হাফ অ্যাডারের ইনপুট সংখ্যা একটি বৃদ্ধি করলে যে সার্কিট পাওয়া যাবে তা হলো ফুল অ্যাডার। হাফ অ্যাডার দিয়ে পূর্ণ যোগের বর্তনী বা ফুল অ্যাডার বাস্তবায়ন করা সম্ভব। নিচে তা দেখানো হলো- চিত্র: হাফ অ্যাডারের সাহায্যে ফুল অ্যাডারের বাস্তবায়নের লজিক সার্কিট প্রথম হাফ অ্যাডারের ইনপুট A ও B এর যোগফল S1S_1 এবং ক্যারি Ci । ∴\therefore প্রথম হাফ অ্যাডারের ক্ষেত্রে, S1=A⊕BC1=AB\begin{aligned} & S_1=A \oplus B \\ & C_1=A B\end{aligned} দ্বিতীয় হাফ অ্যাডারের দুটি ইনপুট হলো S1S_1 এবং Ci এদের যোগফল S2S_2 এবং ক্যারি C2C_2 । ∴\therefore দ্বিতীয় হাফ অ্যাডারের যোগফল, S2=S1⊕Ci=A⊕B⊕Ci\mathrm{S}_2=\mathrm{S}_1 \oplus \mathrm{Ci}=\mathrm{A} \oplus \mathrm{B} \oplus \mathrm{Ci} এবং C2=S1Ci=(A⊕B)Ci\mathrm{C}_2=\mathrm{S}_1 \mathrm{Ci}=(\mathrm{A} \oplus \mathrm{B}) \mathrm{Ci} তিনটি ইনপুট A, B ও Ci এর ক্ষেত্রে ফুল অ্যাডারের সত্যক সারণি থেকে লেখা যায় যে, S=AˉBˉCi+AˉBCˉi+ABˉCˉi+ABCi=Aˉ(BˉCi+BC‾i)+A(BˉCˉi+BCi)=Aˉ(B⊕Ci)+A(B⊕C‾i)=A⊕B⊕Ci=S2\begin{aligned} S & =\bar{A} \bar{B} C i+\bar{A} B \bar{C} i+A \bar{B} \bar{C} i+A B C i \\ & =\bar{A}(\bar{B} C i+B \overline{C} i)+A(\bar{B} \bar{C} i+B C i) \\ & =\bar{A}(B \oplus C i)+A(\overline{B \oplus C} i)=A \oplus B \oplus C i=S_2\end{aligned} এবং C0=A‾BCi+AB‾Ci+ABC‾i+ABC‾i+ABCi\mathrm{C}_0=\overline{\mathrm{A}} \mathrm{BCi}+\mathrm{A} \overline{\mathrm{B}} \mathrm{Ci}+\mathrm{AB} \overline{\mathrm{C}} \mathrm{i}+\mathrm{AB} \overline{\mathrm{C}} \mathrm{i}+\mathrm{ABCi}
HSCICTChapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইসDinajpur
