উদ্দীপকের টেবিলদ্বয়ের মধ্যে রিলেশন তৈরির সম্ভাব্যতা E- R মডেলের মাধ্যমে দেখাও।

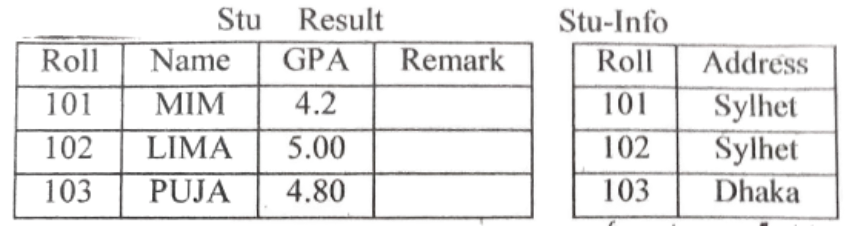

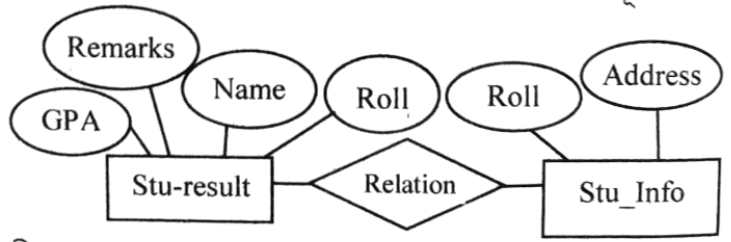

উত্তর: ডেটাবেজের অন্তর্গত ডেটা ফাইল সমুহের সম্পর্ককে যে ব্লক ডায়াগ্রামের সাহায্যে প্রকাশ করা হয় তাকে এনটিটি রিলেশনশীপ ডায়াগ্রাম বা এনটিটি রিলেশনশীপ মডেল বলে। কোনো বিষয়ে বর্ণনা করার চেয়ে ব্লক ডায়াগ্রামের সাহায্যে প্রকাশ করা হলে পুরো বিষয় বুঝতে বেশ সহজ হয়। ডেটাবেজের অন্তর্গত ডেটা ফাইল সমুহের সম্পর্ককে ব্লক ডায়াগ্রামের সাহায্যে প্রকাশ করার জন্য কতকগুলো সাধারণ রীতি- নীতি অনুসরণ করা হয়। এ কাজে কতকগুলো প্রতীক ব্যবহার করা হয়, যে প্রতীক গুলোর বিশেষ অর্থ রয়েছে। নিচে প্রতীকগুলো দেওয়া হলো: [চিত্র] উদ্দীপকের টেবিলে-১ এ Roll, Name, Date Of Birth, Class, Group অ্যাট্রিবিউট গুলো বিদ্যমান আছে। আবার টেবিল-২ এ Roll, F.Name, Address, GPA ইত্যাদি অ্যাট্রিবিউট গুলো আছে। অ্যাট্রিবিউটগুলোর উপর নির্ভর করে উদ্দীপকের টেবিলদ্বয়ের E-R মডেল নিম্নরূপ: [চিত্র]
