গৃহে বিদ্যুতায়নের জন্য উদ্দীপকের কোন চিত্রটি সুবিধাজনক? তোমার উত্তরের সপক্ষে যুক্তি দাও।

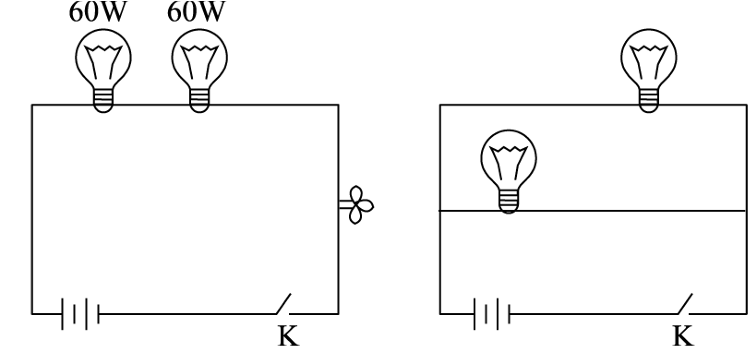

উত্তর: উদ্দীপকে চিত্র-১ এ সিরিজ বা শ্রেণি বর্তনী এবং চিত্র-২ এ সমান্তরাল বর্তনী দেখানো হয়েছে। গৃহে বিদ্যুতায়নের ক্ষেত্রে চিত্র-২ অর্থাৎ সমান্তরাল বর্তনীটিই সুবিধাজনক। নিচে এর সপক্ষে যুক্তি উস্থাপন করা হলো- চিত্র-১ এর শ্রেণি সংযোগে একই বিদ্যুৎ প্রবাহ দুইটি বাল্ব ও একটি ফ্যানের মধ্য দিয়ে প্রবাহিত হবে। একটি তড়িৎ উপকরণ বিদ্যুৎ প্রবাহে যতটুকু বাঁধা দেয় তিনটি তড়িৎ উপকরণ তার চেয়ে বেশি বাঁধা দেয়। তাই একটি তড়িৎ উপকরণ যে পরিমাণ বিদ্যুৎশক্তি পায় তিনটি তড়িৎ উপকরণ তার চেয়ে কম পায়। আবার শ্রেণি বর্তনীর একটি তড়িৎ উপকরণ ফিউজ হয়ে গেলে সমস্ত বর্তনীর মধ্য দিয়েই বিদ্যুৎপ্রবাহ বন্ধ হয়ে যাবে। ফলে অন্য তড়িৎ উপকরণগুলো চলবে না। এছাড়া এ বর্তনীতে সুইচ অন করলে একই সাথে বাল্বগুলো জ্বলে উঠবে এবং ফ্যানটি চলা শুরু করবে। সুইচ অফ করলে একই সাথে তিনটি তড়িৎ উপকরণ বন্ধ হয়ে যাবে। তড়িৎ উপকরণগুলোকে পৃথকভাবে চালানো সম্ভব হবে না। অপরদিকে চিত্র-২ এর সমান্তরাল বর্তনীটির তড়িৎ উপকরণগুলোর সমান্তরাল সংযোগের ফলে প্রত্যেকটি উপকরণের মধ্য দিয়ে ভিন্ন ভিন্ন পথে বিদ্যুৎ প্রবাহিত হয়। তাই সমান্তরাল বর্তনীর একটি তড়িৎ উপকরণ ফিউজ হলেও অন্য তড়িৎ উপকরণগুলো চলবে। প্রতিটি তড়িৎ উপকরণই পৃথক পৃথকভাবে চালানো সম্ভব হবে। প্রতিটি উপকরণের প্রান্তদ্বয়ের বিভব পার্থক্য একই থাকে। অর্থাৎ সমান্তরাল বর্তনীর প্রতিটি তড়িৎ উপকরণই তড়িৎ কোষের পূর্ণ তড়িচ্চালক শক্তি পায়। ফলে বর্তনীর দুইটি তড়িৎ উপকরণই সমান তড়িৎশক্তি পাবে। অতএব উপরোক্ত আলোচনা থেকে বলা যায়, গৃহে বিদ্যুতায়নে শ্রেণি ও সমান্তরাল বর্তনীর মধ্যে চিত্র-২ অর্থাৎ সমান্তরাল বর্তনীই সুবিধাজনক।
