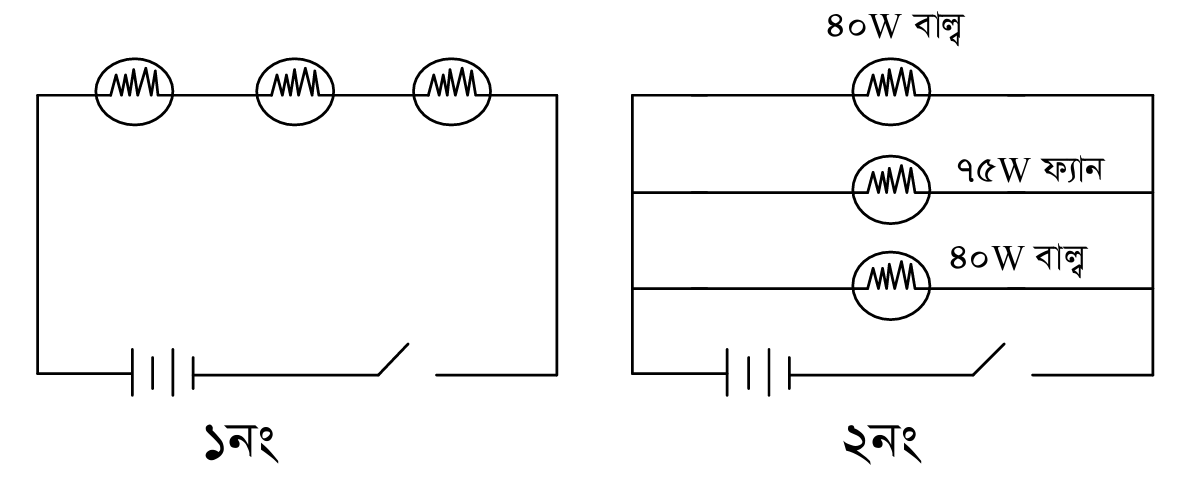

১ ও ২নং এর মধ্যে কোন বর্তনীটি অফিসে ব্যবহার অসুবিধাজনক? যুক্তিসহ মতামত দাও।

উত্তর: উদ্দীপকের চিত্র দুইটির মধ্যে অফিসে বিদ্যুতায়নের জন্য চিত্র-২ অর্থাৎ সমান্তরাল সংযোগটি সুবিধাজনক এবং চিত্র-১ অর্থাৎ সিরিজ সংযোগটি অসুবিধাজনক। সমান্তরাল সংযোগের ক্ষেত্রে প্রতিটি বর্তনী উপাদান চালু বা বন্ধ করার জন্য আলাদা সুইচ থাকে। ফলে প্রয়োজন ও সুবিধামতো যেকোনো বর্তনী উপাদান (যেমন- বৈদ্যুতিক বাতি, পাখা প্রভৃতি) বন্ধ বা চালু করা যায়। একটি যন্ত্রকে বন্ধ বা চালু করলে এর কোনো প্রভাব অপর যন্ত্রগুলোর উপর পড়ে না। অর্থাৎ প্রতিটি যন্ত্রের সুইচিং ব্যবস্থা স্বতন্ত্র। সংযোগের প্রতিটি শাখায় আলাদাভাবে ফিউজ ব্যবহার করা যায় বলে বৈদ্যুতিক যন্ত্রপাতির সুরক্ষা ব্যবস্থা অধিকতর সক্রিয় থাকে। এছাড়া সংযোগে কোনো একটি বর্তনী উপাদান নষ্ট হয়ে গেলেও অপরগুলোর উপর এর কোনো প্রভাব পড়ে না। অর্থাৎ অপর যন্ত্রগুলো স্বাধীনভাবে চলতে থাকে। পক্ষান্তরে সিরিজ সংযোগের ক্ষেত্রে প্রতিটি বর্তনী উপাদান আলাদাভাবে সুইচের মাধ্যমে অন/অফ করা যায় না, বরং একটি মাত্র সুইচের মাধ্যমে সবগুলো বর্তনী উপাদান একসাথে বন্ধ বা চালু করা যায়। রাস্তায় সোডিয়াম বাতির মাধ্যমে আলো সরবরাহের কাজে এরূপ সংযোগ বেশ সুবিধাজনক। সিটি কর্পোরেশনের লোকজন এক্ষেত্রে একটি মাত্র সুইচের মাধ্যমে সবগুলো বাতি জ্বালিয়ে বা নিভিয়ে সুবিধা পেয়ে থাকেন। কিন্তু বাসাবাড়িতে আমরা এভাবে সবগুলো বাতি বা পাখা একসাথে চালু করি না। তাই বাসাবাড়িতে বৈদ্যুতিক সংযোগের ক্ষেত্রে সিরিজ সংযোগ উপযোগী নয়। তাই উপরিউক্ত আলোচনার প্রেক্ষিতে বলা যায়, অফিসে বিদ্যুৎ সংযোগের ক্ষেত্রে চিত্র-২ বর্তনীর সংযোগ বা সমান্তরাল সংযোগ সুবিধাজনক এবং চিত্র-১ বর্তনীর সংযোগ বা শ্রেণি সংযোগ অসুবিধাজনক।
