সত্যক সারণির মাধ্যমে প্রমাণ কর যে, চিত্র-১ ও চিত্র-২ সমতুল।
উত্তর: সত্যক সারনির মাধ্যমে চিত্র-১ ও চিত্র-২ এর সমতুলতা প্রমান করা হলো: চিত্র-১ এর সমীকরন হলো: A.B এবং চিত্র-২ এর সমীকরণ হলো: [গণিত] [চিত্র] সত্যক সারনী উপর্যুক্ত সত্যকসারনী থেকে স্পষ্টভাবে সিদ্ধন্তে আসা যায় যে, চিত্র-১ ও চিত্র-২ সমতুল্য। [গণিত] (প্রমাণিত)
HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক
HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল
সত্যক সারণির মাধ্যমে প্রমাণ কর যে, চিত্র-১ ও চিত্র-২ সমতুল।
উদ্দীপক
ঢাকা কমার্স কলেজ · 2024
উত্তর
সত্যক সারনির মাধ্যমে চিত্র-১ ও চিত্র-২ এর সমতুলতা প্রমান করা হলো:
চিত্র-১ এর সমীকরন হলো: \end{if}]--> \end{if}]--> এবং চিত্র-২ এর সমীকরণ হলো:

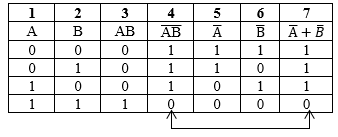

সত্যক সারনী
উপর্যুক্ত সত্যকসারনী থেকে স্পষ্টভাবে সিদ্ধন্তে আসা যায় যে, চিত্র-১ ও চিত্র-২ সমতুল্য।
(প্রমাণিত)
সত্যক সারনী
উপর্যুক্ত সত্যকসারনী থেকে স্পষ্টভাবে সিদ্ধন্তে আসা যায় যে, চিত্র-১ ও চিত্র-২ সমতুল্য।
(প্রমাণিত)উত্তর
চিত্র-১ গেইটটি NAND গেইট যা একটি সার্বজনীন গেইট। অর্থাৎ এ গেইট দ্বারা মৌলিক তিনটি গেইট OR, AND এবং NOT বাস্তবায়ন করা যায়। নিচে সার্কিট ও সমীকরণসহ বিশ্লেষণ করা হলো:

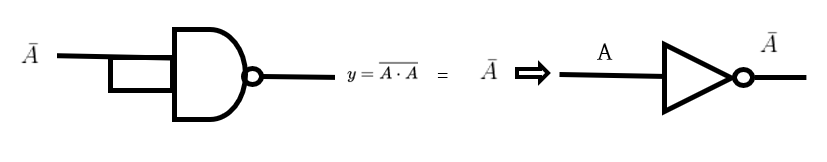

NAND থেকে NOT gate: NAND gate এর সব গুলো ইনপুট সমান হলে কিংবা ইনপুট শর্ট করে প্রদান করলে NOT gate হিসেবে কাজ করে। A ইনপুটের জন্য আউটপুট Y = A ̅ এটি একটি NOT gate এর আউটপুট।

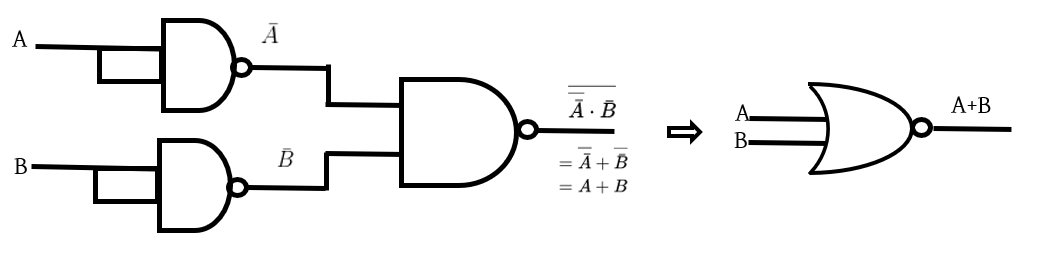

NAND থেকে OR gate: দুটি NAND গেইটের আউটপুটকে আরো একটি NAND গেইটের মধ্যে দিয়ে প্রবাহিত করলে মৌলিক গেইট OR বাস্তবায়িত হয়।

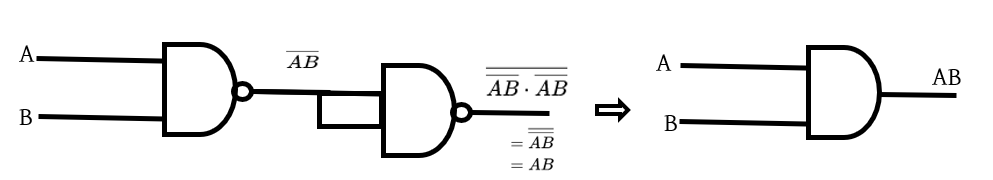

NAND থেকে AND gate: একটি NAND গেইটের আউটপুট কে আরেকটি NAND gate এর মধ্যে দিয়ে প্রবাহিত কররে মৌলিক AND লজিক গেইট বাস্তবায়িত হয়।
সুতরাং NAND গেইট দিয়ে সকল মৌলিক গেইট বাস্তবায়ন করা যায়। অতএব, এটি একটি সর্বজনীন গেইট।
NAND থেকে OR gate: দুটি NAND গেইটের আউটপুটকে আরো একটি NAND গেইটের মধ্যে দিয়ে প্রবাহিত করলে মৌলিক গেইট OR বাস্তবায়িত হয়।
NAND থেকে AND gate: একটি NAND গেইটের আউটপুট কে আরেকটি NAND gate এর মধ্যে দিয়ে প্রবাহিত কররে মৌলিক AND লজিক গেইট বাস্তবায়িত হয়।
সুতরাং NAND গেইট দিয়ে সকল মৌলিক গেইট বাস্তবায়ন করা যায়। অতএব, এটি একটি সর্বজনীন গেইট।
