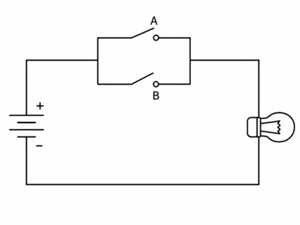

নিচের চিত্রটি লক্ষ্য কর এবং নিম্নোক্ত ও পরবর্তী প্রশ্নের উত্তর দাও: [চিত্র] Q. উদ্দীপকের গেইটটি বাস্তবায়ন করতে কয়টি NAND গেইট প্রয়োজন?
ক. ১
খ. ২
গ. ৩
ঘ. ৪
উত্তর: ৩
ব্যাখ্যা: চিত্রে A ও B সুইচ দুটি সমান্তরালভাবে যুক্ত। তাই A অথবা B যেকোনো একটি অন থাকলেই বাতি জ্বলবে। এটি OR gate-এর কাজ করে। অর্থাৎ, Y = A + B NAND একটি Universal Gate, তাই NAND দিয়েই OR gate তৈরি করা যায়। [গণিত] এটি বাস্তবায়নে লাগে— A-কে NOT করতে ১টি NAND B-কে NOT করতে ১টি NAND শেষে OR আউটপুট পেতে ১টি NAND মোট NAND গেট লাগে: ৩টি।
