উদ্দীপক-২ এ F-এর সরলীকৃত মানের সাথে [গণিত] যোগ করে লজিক সার্কিট আঁক।

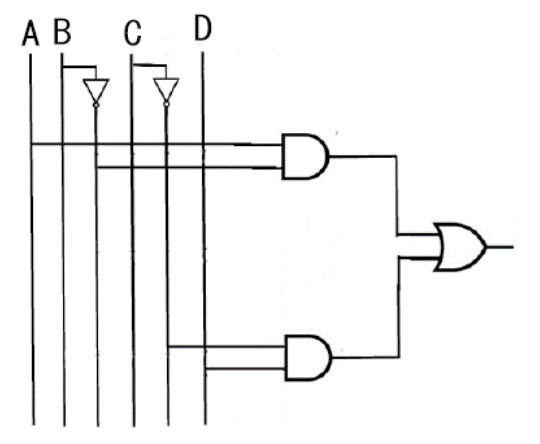

উত্তর: উদ্দীপকের - ২ এর F এর সরলীকৃত মান হচ্ছে [গণিত] এর সাথে [গণিত] যোগ করে লজিক সার্কিট অংকন করা হলোঃ- [গণিত] = [গণিত] (F এর সরলীকৃত মান) এর সাথে C D যোগ। [গণিত] [চিত্র] লজিক চিত্র
HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক
HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

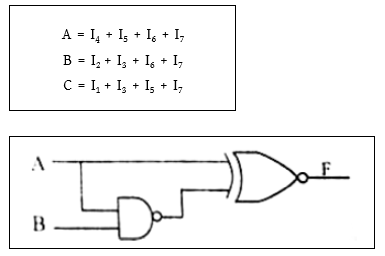

উদ্দীপক-২ এ F-এর সরলীকৃত মানের সাথে যোগ করে লজিক সার্কিট আঁক।
উদ্দীপক
নিচের উদ্দীপকটি লক্ষ্য কর এবং প্রশ্নগুলোর উত্তর দাও।
ঢাকা সিটি কলেজ · 2024
উত্তর
যে সিকুয়েন্সিয়াল সার্কিটের সাহায্যে তাতে প্রদানকৃত ইনপুট পালসের সংখ্যা গুনতে পারে তাই কাউন্টার।
উত্তর
নর গেইটের সকল ইনপুট একই হলে গেইটটি মৌলিক গেইট হিসেবে কাজ করে - ব্যাখ্যা করা হলো:-
OR গেইটের আউটপুটকে NOT এর মধ্য দিয়ে প্রবাহিত করলে NOR গেইট পাওয়া যায়।NOR গেইটে কমপক্ষে ২ টি ইনপুট নিতে হয়। দুটি ইনপুট A হলে আউটপুট হবে-
উপযুক্ত NOR গেইটে ২ টি ইনপুটই A এবং আউটপুট A এর পূরক; যা মৌলিক গেইট NOT এর মতো কাজ করছে। সূতরাং বলা যায়, NOR গেইটে সকল ইনপুট একই হলে তা মৌলিক গেইট অর্থাৎ NOT গেইট হিসেবে কাজ করে।
উপযুক্ত NOR গেইটে ২ টি ইনপুটই A এবং আউটপুট A এর পূরক; যা মৌলিক গেইট NOT এর মতো কাজ করছে। সূতরাং বলা যায়, NOR গেইটে সকল ইনপুট একই হলে তা মৌলিক গেইট অর্থাৎ NOT গেইট হিসেবে কাজ করে।উত্তর
উদ্দীপকের ১ হচ্ছে এনকোডার। নিচে এর সত্যক সারণি ও লজিক সার্কিট প্রদর্শন করা হলো-
ইনপুট
আউটপুট
I0
I1
I2
I3
I4
I5
I6
I7
O1
O2
O3
1
0
0
0
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
1
0
0
1
0
0
0
0
0
0
1
0
0
0
0
1
0
0
0
0
0
1
1
0
0
0
0
1
0
0
0
1
0
0
0
0
0
0
0
1
0
0
1
0
1
0
0
0
0
0
0
1
0
1
1
0
0
0
0
0
0
0
0
1
1
1
1
সত্যক সারণি
এখানে, আউটপুট,
O0 = I4+I5+I6+I7
O1 =

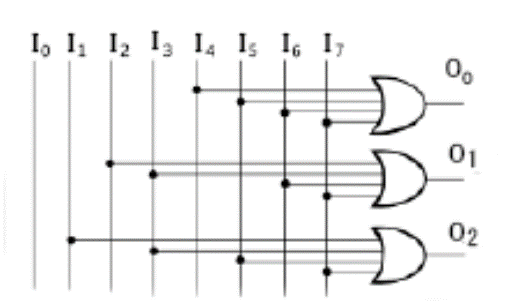

∴ এনকোডার এর লজিক চিত্র নিম্নরূপঃ
