উদ্দীপকের চিত্রে A2 দ্বারা নির্দেশিত ডিভাইসটিকে NOR গেট ব্যবহার করে বাস্তবায়ন করো।

উত্তর: উদ্দীপকের চিত্রটি একটি প্যারালাল বাইনারি অ্যাডার হওয়ায় A2 নির্দেশিত ডিভাইসটি একটি ফুল অ্যাডার। নিচে শুধুমাত্র NOR গেইট দিয়ে ফুল অ্যাডার বাস্তবায়ন করা হলো- ফুল অ্যাডারের তিনটি ইনপুট A, B ও Ci (পূর্ববর্তী ক্যারি)-এর ক্ষেত্রে যোগফল S এবং বর্তমান ক্যারি (Carry out)Co হলে- [গণিত] NOR গেইট দিয়ে বাস্তবায়নের ক্ষেত্রে- [গণিত] প্রাপ্ত সমীকরণ থেকে ফুল অ্যাডারের লজিক সার্কিটটি হবে নিচের চিত্রের মতো- [চিত্র]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উদ্দীপকের চিত্রে A2 দ্বারা নির্দেশিত ডিভাইসটিকে NOR গেট ব্যবহার করে…

উদ্দীপক

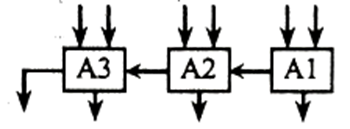

নিচের উদ্দীপকটি পড়ো এবং প্রশ্নগুলোর উত্তর দাও: question image

সরকারি আজিজুল হক কলেজ, বগুড়া · 2026

উত্তর

নিগেশন হলো কোনো ধনাত্মক সংখ্যাকে ঋণাত্মক সংখ্যায় অথবা ঋণাত্মক সংখ্যাকে ধনাত্মক সংখ্যায় রূপান্তর করার প্রক্রিয়া।

উত্তর

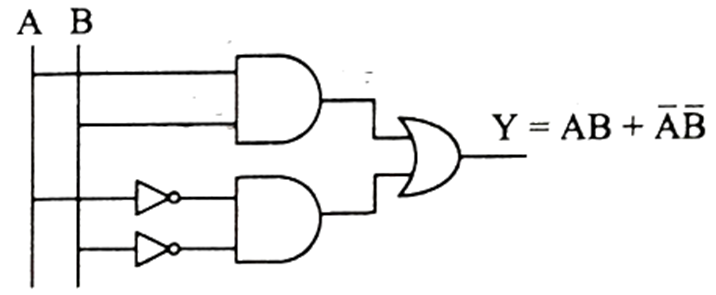

XNOR গেইট সকল মৌলিক গেইটের সমন্বিত লজিক গেইট। AND, OR, NOT গেইট ব্যবহার করে XNOR গেইট তৈরি হয়। XNORXNOR গেইটের সমীকরণ হলো : Y=A⊕B‾=AB+AˉBˉY=\overline{A \oplus B}=A B+\bar{A} \bar{B} শুধুমাত্র মৌলিক গেইটের সাহায্যে XNOR গেইটের লজিক চিত্র : question image অর্থাৎ, XNOR গেইট হলো একটি যৌগিক লজিক সার্কিট, যা সমস্ত মৌলিক গেইট নিয়ে গঠিত।

উত্তর

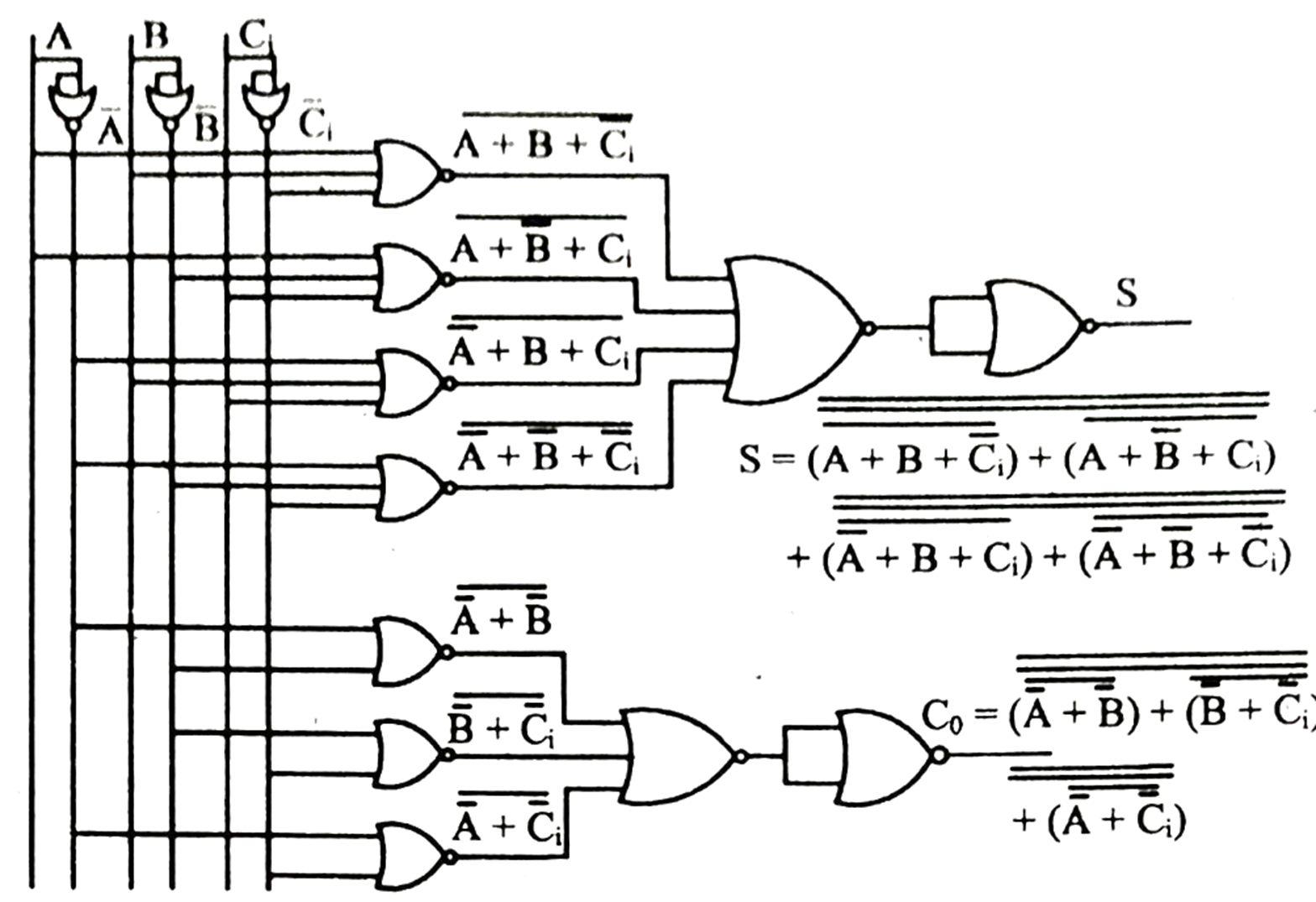

উদ্দীপকের চিত্রটি একটি প্যারালাল বাইনারি অ্যাডার হওয়ায় A2 নির্দেশিত ডিভাইসটি একটি ফুল অ্যাডার। নিচে শুধুমাত্র NOR গেইট দিয়ে ফুল অ্যাডার বাস্তবায়ন করা হলো- ফুল অ্যাডারের তিনটি ইনপুট A, B ও Ci (পূর্ববর্তী ক্যারি)-এর ক্ষেত্রে যোগফল S এবং বর্তমান ক্যারি (Carry out)Co হলে- S=AˉBˉCi+AˉBCˉi+ABˉCˉi+ABCiS=\bar{A} \bar{B} C_i+\bar{A} B \bar{C}_i+A \bar{B} \bar{C}_i+A B C_i C0=AˉBCi+ABˉCi+ABCˉi+ABCiC_0=\bar{A} B C_i+A \bar{B} C_i+A B \bar{C}_i+A B C_i NOR গেইট দিয়ে বাস্তবায়নের ক্ষেত্রে- S=AˉBˉCi+AˉBCˉi+ABˉCˉi+ABCiS =\bar{A} \bar{B} C_i+\bar{A} B \bar{C}_i+A \bar{B} \bar{C}_i+A B C_i =AˉBˉCi+AˉBCˉi+ABˉCˉi+ABCi‾‾=\overline{\overline{\bar{A} \bar{B} C_i+\bar{A} B \bar{C}_i+A \bar{B} \bar{C}_i+A B C_i}} =(AˉBˉCi‾)+(AˉBCˉi‾)+(ABˉCˉi‾)+(ABCi‾)‾=\overline{\left(\overline{\bar{A} \bar{B} C_i}\right)+\left(\overline{\bar{A} B \bar{C}_i}\right)+\left(\overline{A \bar{B} \bar{C}_i}\right)+\left(\overline{A B C_i}\right)} =(A+B+Cˉ)⋅(A+Bˉ+Ci)⋅(Aˉ+B+Ci)⋅(Aˉ+Bˉ+Cˉ)‾=\overline{(A+B+\bar{C}) \cdot\left(A+\bar{B}+C_i\right) \cdot\left(\bar{A}+B+C_i\right) \cdot(\bar{A}+\bar{B}+\bar{C})} =(A+B+Cˉ‾)+(A+Bˉ+Ci‾)+(Aˉ+B+C‾)+(Aˉ+Bˉ+Cˉ‾)=(\overline{A+B+\bar{C}})+\left(\overline{A+\bar{B}+C_i}\right)+(\overline{\bar{A}+B+C})+(\overline{\bar{A}+\bar{B}+\bar{C}}) =(A+B+Cˉ)‾+(A+Bˉ+Ci‾)+(Aˉ+B+Ci‾)+(Aˉ+Bˉ+Cˉ‾)‾‾=\overline{\overline{\overline{(A+B+\bar{C})}+\left(\overline{A+\bar{B}+C_i}\right)+\left(\overline{\bar{A}+B+C_i}\right)+(\overline{\bar{A}+\bar{B}+\bar{C}})}} C0=AˉBCi+ABˉCi+ABCˉi+ABCiC_0 =\bar{A} B C_i+A \bar{B} C_i+A B \bar{C}_i+A B C_i =AˉBCi+ABCi+ABˉCi+ABCi+ABCˉi+ABCi=\bar{A} B C_i+A B C_i+A \bar{B} C_i+A B C_i+A B \bar{C}_i+A B C_i =BCi(Aˉ+A)+ACi(Bˉ+B)+AB(Cˉi+Ci)=B C_i(\bar{A}+A)+A C_i(\bar{B}+B)+A B\left(\bar{C}_i+C_i\right) =BCi+ACi+AB=B C_i+A C_i+A B =((AB)‾+(BCi‾)+(ACi‾)‾=\left(\overline{\overline{(\mathrm{AB})}+\left(\overline{\mathrm{BC}_{\mathrm{i}}}\right)+\left(\overline{\mathrm{AC}_{\mathrm{i}}}\right)}\right. =(A‾+B‾)(B‾+Ci‾)(A‾+Ci‾)‾=\overline{(\overline{\mathrm{A}}+\overline{\mathrm{B}})\left(\overline{\mathrm{B}}+\overline{\mathrm{C}_{\mathrm{i}}}\right)\left(\overline{\mathrm{A}}+\overline{\mathrm{C}_{\mathrm{i}}}\right)} =((Aˉ+Bˉ)‾+(Bˉ+Cˉi)‾+(Aˉ+Cˉi)‾=\left(\overline{(\bar{A}+\bar{B})}+\overline{\left(\bar{B}+\bar{C}_i\right)}+\overline{\left(\bar{A}+\bar{C}_i\right)}\right. =(A‾+B‾‾)+(B‾+Ci‾‾)+(A‾+Ci‾‾)‾‾=\overline{\overline{(\overline{\overline{\mathrm{A}}+\overline{\mathrm{B}}})+\left(\overline{\overline{\mathrm{B}}+\overline{\mathrm{C}_{\mathrm{i}}}}\right)+\left(\overline{\overline{\mathrm{A}}+\overline{\mathrm{C}_{\mathrm{i}}}}\right)}} প্রাপ্ত সমীকরণ থেকে ফুল অ্যাডারের লজিক সার্কিটটি হবে নিচের চিত্রের মতো- question image

উত্তর

(13)10(13)_{10} ও (15)10(15)_{10} অথবা (1101)2(1101)_2 ও (1111)2(1111)_2সংখ্যা দু'টি যোগ করতে উদ্দীপকের ডিভাইসটির সক্ষমতা বিশ্লেষণপূর্বক প্রয়োজনীয় ডিভাইসটি অঙ্কন করে তাতে যোগ ক্রিয়া দেখানো হলো- উদ্দীপকের ডিভাইসটি একটি 3-bit প্যারালাল বাইনারি অ্যাডার। এটি শুধুমাত্র 3-bit বাইনারি নাম্বার যোগ করতে পারে। তাই 1101 এবং 1111 সংখ্যাদ্বয় যোগ করতে ডিভাইসটি সক্ষম হবে না । (13)10=(1101)2,(15)10=(1111)2(13)_{10}=(1101)_2,(15)_{10}=(1111)_2 সংখ্যা দুটির যোগ প্রক্রিয়া হবে 4-bit প্যারালাল বাইনারি অ্যাডার প্রক্রিয়া। অর্থাৎ question image এখন, প্রথম সংখ্যা (13)10=(1101)2(13)_{10}=(1101)_2 এর বিটগুলোকে যথাক্রমে A4,A3,A2,A1A_4, A_3, A_2, A_1 ও দ্বিতীয় সংখ্যা (15)10=(1111)2(15)_{10}=(1111)_2 এর বিটগুলোকে B4,B3,B2,B1B_4, B_3, B_2, B_1 ধরি । তাহলে নিচে অ্যাডার প্রক্রিয়াটি হবে— question image
