শুধু চিত্র-১ এর গেইট দ্বারা চিত্র-৩ এর গেইট বাস্তবায়ন সম্ভব কী? তোমার উত্তরের সপক্ষে যুক্তি দাও।
উত্তর: চিত্র-১ একটি NAND গেইট এবং চিত্র-৩ একটি XNOR গেইট। NAND গেইট দ্বারা XNOR গেইট বাস্তবায়ন সম্ভব। নিচে তা দেখানো হলো- আমরা জানি, XNOR গেইটের আউটপুট ফাংশন, [চিত্র] ∴ NAND গেইট দ্বারা বাস্তবায়িত লজিক সার্কিট নিম্নরূপ: [চিত্র]
HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক
HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল
শুধু চিত্র-১ এর গেইট দ্বারা চিত্র-৩ এর গেইট বাস্তবায়ন সম্ভব কী? তোম…

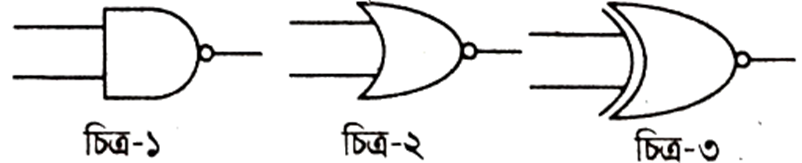

উদ্দীপক
চট্টগ্রাম কলেজ · 2026
উত্তর
যেসব গেইট দিয়ে সকল মৌলিক গেইটকে বাস্তবায়ন করা যায় সেসব গেইটকে ইউনিভার্সাল বা সার্বজনীন গেইট বলা হয়।
উত্তর
NOT গেইটে আউটপুট হলো ইনপুটের যৌক্তিক বিপরীত।
যে ডিজিটাল ইলেকট্রনিক সার্কিটে একটি ইনপুট দিয়ে একটিমাত্র আউটপুট পাওয়া যায় এবং আউটপুটটি ইনপুটের কমপ্লিমেন্টের (পূরক) সমান হয় তাকে NOT গেইট বলে। NOT গেইটে একটি ইনপুট ও একটি আউটপুট থাকে। NOT গেইটের ইনপুট 1 হলে আউটপুট ০ এবং ইনপুট 0 হলে আউটপুট 1 হয়।
অর্থাৎ NOT গেইট এর আউটপুট হলো ইনপুটের বিপরীত।
অর্থাৎ NOT গেইট এর আউটপুট হলো ইনপুটের বিপরীত।উত্তর
চিত্র-২ এ প্রদর্শিত গেইটটি একটি NOR গেট। NOR গেইটকে সর্বজনীন গেইট বলা হয়। সর্বজনীন গেইট দ্বারা সকল মৌলিক গেইটসমূহ বস্তবায়ন করা যায়। OR গেইটের আউটপুট সংকেতকে NOT গেইটের মধ্য দিয়ে প্রবাহিত করলে NOR গেইটের কাজ করে। যদি A ও B দুটি ইনপুট হয়, তাহলে NOR gate, X = A + B অর্থাৎ OR গেইটের বিপরীত। এই গেইটে দুই বা ততোধিক ইনপুট দিয়ে একটি আউটপুট পাওয়া যায় যেখানে কোন একটি ইনপুটের মান 1 হলেই আউটপুট ০ হবে এবং যখন সবগুলো ইনপুট 0 হবে তখনই আউটপুট। হবে। এই গেইট দিয়ে মৌলিক গেইটগুলোর বাস্তবায়ন নিম্নরূপ:

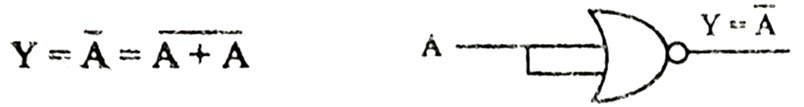

(i) NOT গেইট বাস্তবায়ন:

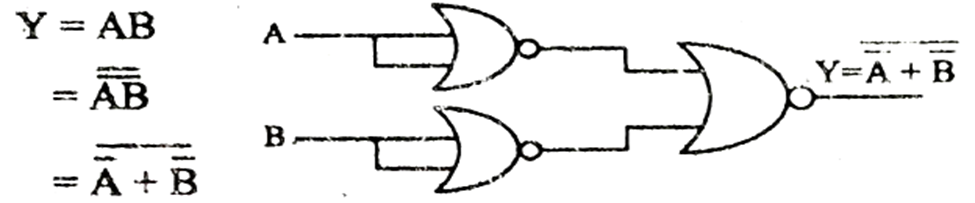

(ii) AND গেইট বাস্তবায়ন:

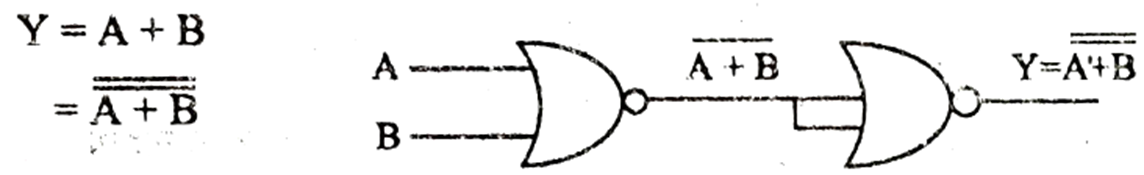

(iii) OR গেইট বাস্তবায়ন:
তাই NOR গেইট একটি সর্বজনীন গেইট।
(ii) AND গেইট বাস্তবায়ন:
(iii) OR গেইট বাস্তবায়ন:
তাই NOR গেইট একটি সর্বজনীন গেইট।উত্তর
চিত্র-১ একটি NAND গেইট এবং চিত্র-৩ একটি XNOR গেইট। NAND গেইট দ্বারা XNOR গেইট বাস্তবায়ন সম্ভব। নিচে তা দেখানো হলো-

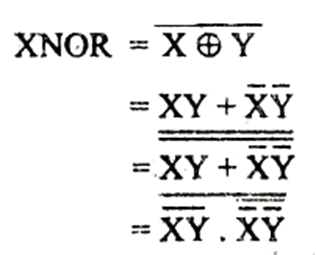

আমরা জানি, XNOR গেইটের আউটপুট ফাংশন,

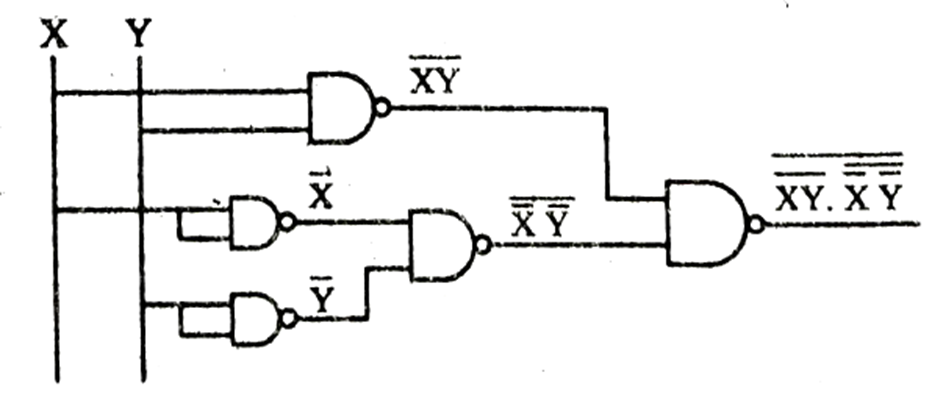

∴ NAND গেইট দ্বারা বাস্তবায়িত লজিক সার্কিট নিম্নরূপ:
∴ NAND গেইট দ্বারা বাস্তবায়িত লজিক সার্কিট নিম্নরূপ:
