চিত্র-২ এর লজিক সার্কিটটি কি চিত্র-১ দ্বারা বাস্তবায়ন করা সম্ভব? যদি সম্ভব হয়, তবে চিত্র অঙ্কনপূর্বক তা বাস্তবায়ন করে দেখাও।

উত্তর: চিত্র-২ এর লজিক সার্কিটটি হলো একটি ফুল অ্যাডার যা চিত্র-১ এর হাফ অ্যাডার দিয়ে বাস্তবায়ন করা সম্ভব। নিচে তা দেখানো হলো- [চিত্র] চিত্র: হাফ অ্যাডারের সাহায্যে ফুল অ্যাডারের বাস্তবায়নের লজিক সার্কিট প্রথম হাফ অ্যাডারের ইনপুট A ও B এর যোগফল S₁ এবং ক্যারি Ci ∴ প্রথম হাফ অ্যাডারের ক্ষেত্রে, [গণিত] দ্বিতীয় হাফ অ্যাডারের দুটি ইনপুট হলো S₁ এবং Ci এদের যোগফল S₂ এবং ক্যারি C₂। ∴ দ্বিতীয় হাফ অ্যাডারের যোগফল, [গণিত] এবং [গণিত] তিনটি ইনপুট A, B ও Ci এর ক্ষেত্রে ফুল অ্যাডারের সত্যক সারণি থেকে লেখা যায় যে, [গণিত] এবং [গণিত]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

চিত্র-২ এর লজিক সার্কিটটি কি চিত্র-১ দ্বারা বাস্তবায়ন করা সম্ভব? যদ…

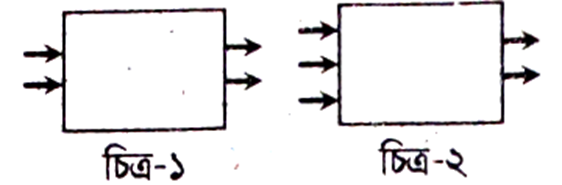

উদ্দীপক

question image

ফৌজদারহাট ক্যাডেট কলেজ, চট্টগ্রাম · 2026

উত্তর

একটি বিশেষ প্রক্রিয়ায় কোন ইনপুটের জন্য কোন আউটপুট পাওয়া যায় সেটি যদি একটি সারণি বা টেবিল দিয়ে পুরোপুরিভাবে প্রকাশ করা হয় তবে সেটি হচ্ছে সত্যক সারণি বা ট্রুথ টেবিল।

উত্তর

A⊕B‾=AˉBˉ′+AB\overline{A \oplus B}=\bar{A} \bar{B}^{\prime}+A B  L.H.S =A⊕B‾=A‾B+AB‾‾=A‾B‾⋅AB‾‾=(A‾‾+B‾)(A‾+B‾‾)=(A+B‾)(A‾+B)=AA‾+AB+A‾B‾+BB‾\begin{aligned} \text{ L.H.S } & =\overline{\mathbf{A} \oplus \mathbf{B}} \\ & =\overline{\overline{\mathbf{A}} \mathbf{B}+\mathbf{A} \overline{\mathbf{B}}} \\ & =\overline{\overline{\mathbf{A}} \mathbf{B}} \cdot \overline{\mathbf{A} \overline{\mathbf{B}}} \\ & =(\overline{\overline{\mathbf{A}}}+\overline{\mathbf{B}})(\overline{\mathbf{A}}+\overline{\overline{\mathbf{B}}}) \\ & =(\mathbf{A}+\overline{\mathbf{B}})(\overline{\mathbf{A}}+\mathbf{B}) \\ & =\mathbf{A} \overline{\mathbf{A}}+\mathbf{A B}+\overline{\mathbf{A}} \overline{\mathbf{B}}+\mathbf{B} \overline{\mathbf{B}}\end{aligned} =0+AB+AˉBˉ+0[∵AAˉ=0=0+A B+\bar{A} \bar{B}+0[\because A \bar{A}=0 ও BBˉ=0]B \bar{B}=0] = R. H. S (প্রমাণিত)

উত্তর

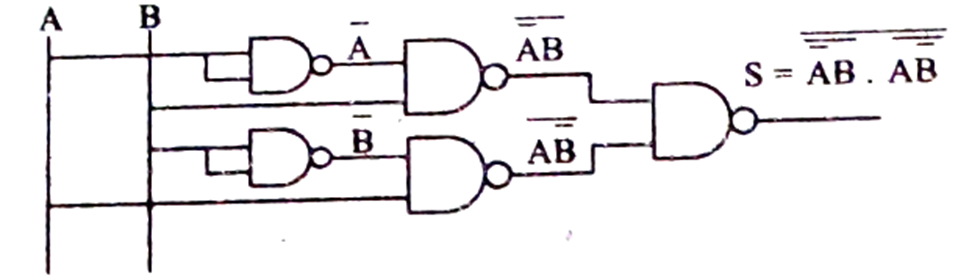

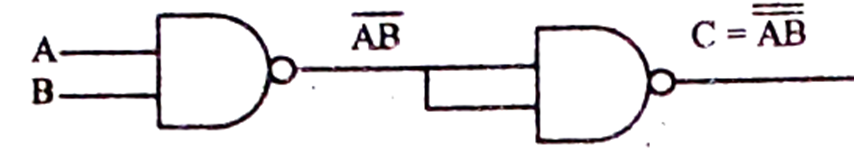

চিত্র-১ এর লজিক সার্কিটটি হলো একটি হাফ অ্যাডার যার দুটি ইনপুটের আউটপুট হিসেবে একটি যোগফল ও একটি ক্যারি পাওয়া যায়। এই হাফ অ্যাডারের যোগফল ও ক্যারিকে NAND গেইট দ্বারা বাস্তবায়ন করা হলো- হাফ অ্যাডারের সমীকরণ: S=AˉB+ABˉS=\bar{A} B+A \bar{B} এবং C = AB NAND গেইট দিয়ে S=A‾B+AB‾\mathbf{S}=\overline{\mathbf{A}} \mathbf{B}+\mathbf{A} \overline{\mathbf{B}} বাস্তবায়ন: S=AˉB+ABˉ=AˉB‾+ABˉ‾‾=AˉB‾⋅ABˉ‾‾S=\bar{A} B+A \bar{B}=\overline{\overline{\bar{A} B}+A \overline{\bar{B}}}=\overline{\overline{\bar{A} B} \cdot \overline{A \bar{B}}}. question image NAND গেইট দিয়ে C = AB বাস্তবায়ন: C=AB=AB‾‾\mathrm{C}=\mathrm{AB}=\overline{\overline{\mathrm{AB}}} question image

উত্তর

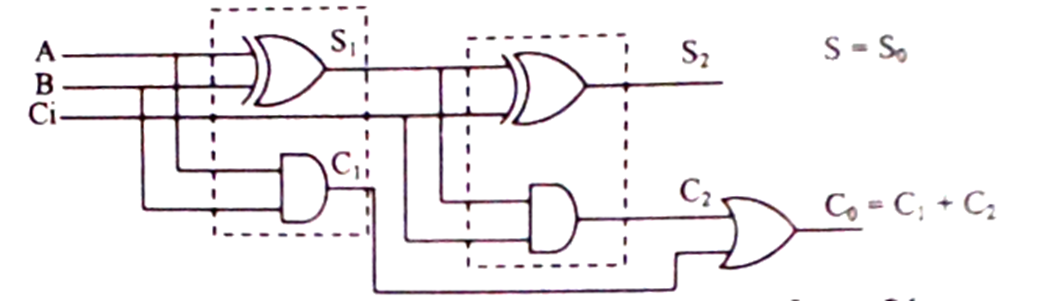

চিত্র-২ এর লজিক সার্কিটটি হলো একটি ফুল অ্যাডার যা চিত্র-১ এর হাফ অ্যাডার দিয়ে বাস্তবায়ন করা সম্ভব। নিচে তা দেখানো হলো- question image চিত্র: হাফ অ্যাডারের সাহায্যে ফুল অ্যাডারের বাস্তবায়নের লজিক সার্কিট প্রথম হাফ অ্যাডারের ইনপুট A ও B এর যোগফল S₁ এবং ক্যারি Ci ∴ প্রথম হাফ অ্যাডারের ক্ষেত্রে, S1=A⊕BC1=AB\begin{aligned} & S_1=A \oplus B \\ & C_1=A B\end{aligned} দ্বিতীয় হাফ অ্যাডারের দুটি ইনপুট হলো S₁ এবং Ci এদের যোগফল S₂ এবং ক্যারি C₂। ∴ দ্বিতীয় হাফ অ্যাডারের যোগফল, S2=S1⊕Ci=A⊕B⊕CiS_2=S_1 \oplus C i=A \oplus B \oplus C i এবং C2=S1Ci=(A⊕B)CiC_2=S_1 C i=(A \oplus B) C i তিনটি ইনপুট A, B ও Ci এর ক্ষেত্রে ফুল অ্যাডারের সত্যক সারণি থেকে লেখা যায় যে, S=AˉBˉCi+AˉBCˉi+ABˉCˉi+ABCi=Aˉ(BˉCi+BCˉi)+A(BˉCˉi+BCi)=Aˉ(B⊕Ci)+A(Bˉ⊕Ci)=A⊕B⊕Ci=S2\begin{aligned} S & =\bar{A} \bar{B} C i+\bar{A} B \bar{C} i+A \bar{B} \bar{C} i+A B C i \\ & =\bar{A}(\bar{B} C i+B \bar{C} i)+A(\bar{B} \bar{C} i+B C i) \\ & =\bar{A}(B \oplus C i)+A(\bar{B} \oplus C i) \\ & =A \oplus B \oplus C i \\ & =S_2\end{aligned} এবং C0=A‾BCi+AB‾Ci+ABC‾i+ABC‾i+ABCi=Ci(A‾B+AB‾)+AB(C‾i+Ci)=Ci(A⊕B)+AB=C2+C1\begin{aligned} \mathrm{C}_0= & \overline{\mathrm{A}} \mathrm{BCi}+\mathrm{A} \overline{\mathrm{B}} \mathrm{Ci}+\mathrm{AB} \overline{\mathrm{C}} \mathrm{i}+\mathrm{AB} \overline{\mathrm{C}} \mathrm{i}+\mathrm{ABCi} \\ = & \mathrm{Ci}(\overline{\mathrm{A}} \mathrm{B}+\mathrm{A} \overline{\mathrm{B}})+\mathrm{AB}(\overline{\mathrm{C}} \mathrm{i}+\mathrm{Ci}) \\ & =\mathrm{Ci}(\mathrm{A} \oplus \mathrm{B})+\mathrm{AB} \\ & =\mathrm{C}_2+\mathrm{C}_1\end{aligned}
