উদ্দীপকে উল্লিখিত সার্কিটটিকে NAND দ্বারা বাস্তবায়ন কর।

উত্তর: উদ্দীপকে উল্লিখিত সার্কিটটি একটি হাফ অ্যাডারের সার্কিট। এখানে, A ও B দুইটি ইনপুট। XOR গেইটের মাধ্যমে যোগফল S এবং AND গেইটের মাধ্যমে ক্যারি C আউটপুট দেখানো হয়েছে। অর্থাৎ, [গণিত] এবং [গণিত] নিচে NAND গেইট দ্বারা হাফ অ্যাডার সার্কিটটি বাস্তবায়ন করে দেখানো হলো- [গণিত] এবং [গণিত] [চিত্র]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উদ্দীপকে উল্লিখিত সার্কিটটিকে NAND দ্বারা বাস্তবায়ন কর।

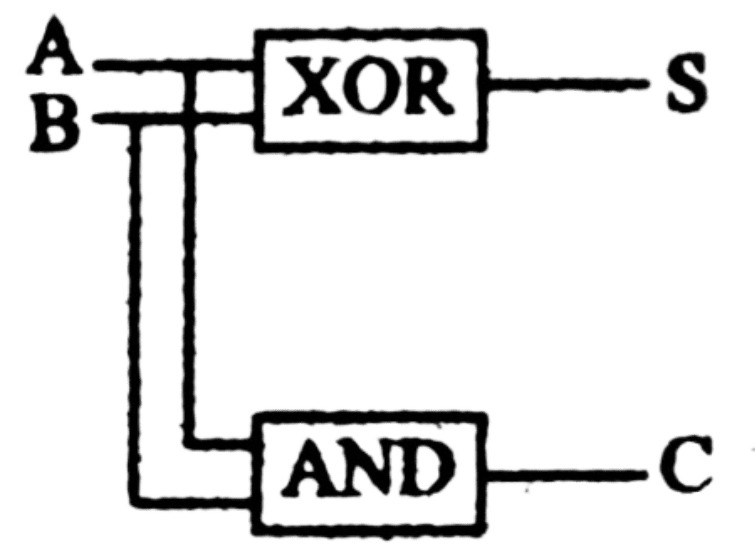

উদ্দীপক

question image

ইস্পাহানী পাবলিক স্কুল এন্ড কলেজ, কুমিল্লা · 2025

উত্তর

কাউন্টার হলো এমন একটি সিকুয়েন্সিয়াল সার্কিট, যা ফ্লিপ-ফ্লপ ও লজিক গেইটের সমন্বয়ে গঠিত সার্কিট এবং যা ইনপুট পালসের সংখ্যা গুণতে পারে।

উত্তর

প্রমাণ করতে হবে যে, S+S‾T=S+T\mathbf{S}+\overline{\mathbf{S}} \mathbf{T}=\mathbf{S}+\mathbf{T} বামপক্ষ, S+S‾T\mathbf{S}+\overline{\mathbf{S}} \mathbf{T} =(S+S‾)(S+T)=(\mathbf{S}+\overline{\mathbf{S}})(\mathbf{S}+\mathrm{T}) [বিভাজন উপপাদ্য অনুসারে] =1.(S+T)[∵A+Aˉ=I]=S+T\begin{aligned} & =1 .(S+T)[\because A+\bar{A}=I] \\ & =S+T\end{aligned} = ডানপক্ষ ∴S+S‾T=S+T\therefore \mathrm{S}+\overline{\mathrm{S}} \mathrm{T}=\mathrm{S}+\mathrm{T} [প্রমাণিত]

উত্তর

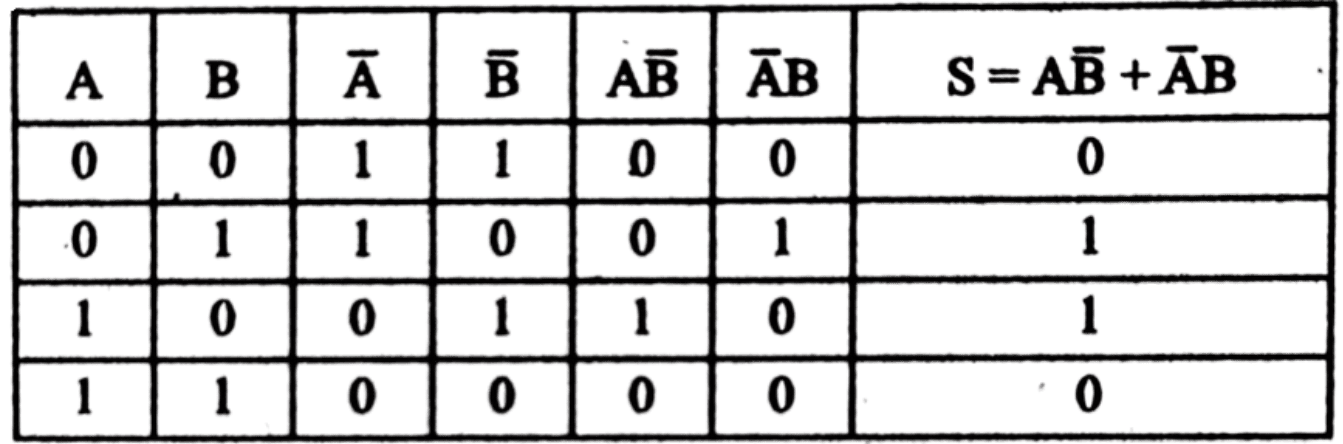

উদ্দীপকে উল্লিখিত যৌগিক গেইটটি হলো XOR বা Exclusive OR গেইট। এটি একটি বহুল ব্যবহৃত লজিক গেইট। দুটি বিটের অবস্থা তুলনা করার জন্য এ গেইট ব্যবহার করা হয়। বুলিয়ান অ্যালজেবরা অনুযায়ী, উদ্দীপকে XOR গেইটের আউটপুট, S=A⊕B=ABˉ+AˉBS=A \oplus B=A \bar{B}+\bar{A} B নিচে XOR গেইটের সত্যক সারণি লেখা হলো- question image

উত্তর

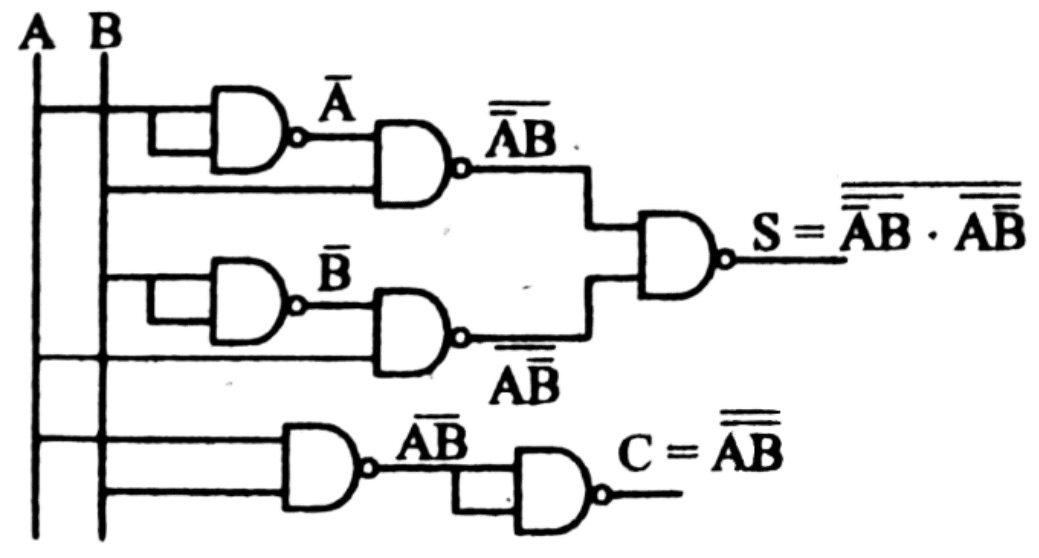

উদ্দীপকে উল্লিখিত সার্কিটটি একটি হাফ অ্যাডারের সার্কিট। এখানে, A ও B দুইটি ইনপুট। XOR গেইটের মাধ্যমে যোগফল S এবং AND গেইটের মাধ্যমে ক্যারি C আউটপুট দেখানো হয়েছে। অর্থাৎ, S=A⊕B=A‾B+AB‾\mathbf{S}=\mathbf{A} \oplus \mathbf{B}=\overline{\mathbf{A}} \mathbf{B}+\mathbf{A} \overline{\mathbf{B}} এবং C=AB\mathbf{C}=\mathbf{A} \mathbf{B} নিচে NAND গেইট দ্বারা হাফ অ্যাডার সার্কিটটি বাস্তবায়ন করে দেখানো হলো- S=A‾B+AB‾\mathbf{S}=\overline{\mathbf{A}} \mathbf{B}+\mathbf{A} \overline{\mathbf{B}} =A‾B+AB‾‾‾=\overline{\overline{\overline{\mathbf{A}} \mathbf{B}+\mathbf{A} \overline{\mathbf{B}}}} =A‾B‾⋅AB‾‾‾=\overline{\overline{\overline{\mathbf{A}} \mathbf{B}} \cdot \overline{\mathbf{A} \overline{\mathbf{B}}}} এবং C=AB=AB‾‾\begin{aligned} \mathbf{C} & =\mathbf{A B} \\ & =\overline{\overline{\mathbf{A B}}}\end{aligned} question image
