উদ্দীপকের সার্কিটটি NAND গেট দিয়ে রূপান্তর কর।

উত্তর: উদ্দীপকের ফিগারে দুটি ইনপুট ও দুটি আউটপুট যার সাথে হাফ অ্যাডারের মিল পাওয়াযায়। হাফ অ্যাডার এর ও দুটি ইনপুট ও দুটি আউটপুট থাকে। দুটি ইনপুট A ও B এর জন্য হাফ অ্যাডার নিম্নরূপ: [চিত্র] হাফ অ্যাডার কে NAND gate এর মাধ্যমে বাস্তবায়ন করা হলো: [গণিত] [চিত্র] হাফ অ্যাডার এর লজিক সার্কিট NAND gate দিয়ে রূপান্তর করা হলো: [চিত্র]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উদ্দীপকের সার্কিটটি NAND গেট দিয়ে রূপান্তর কর।

উদ্দীপক

question image

আইডিয়াল স্কুল অ্যান্ড কলেজ, মতিঝিল · 2024

উত্তর

যে সংখ্যা পদ্ধতিতে অংকের মান অবস্থানের উপর নির্ভরকরে তাকে পজিশনাল নম্বর বলে।

উত্তর

দুইচলকের জন্য ডি মরগানের ১ম সূত্রটি হলো: দুই চলকের যোগকে পূরক করা হলে সেটি পূরক চলকের গুণ হিসেবে লেখা যায়। যথা: A+B‾=Aˉ⋅Bˉ\overline{A+B}=\bar{A} \cdot \bar{B} question image ডি মরগানের এই সূত্রটি NOR gate এর মাধ্যমে উপস্থাপন করা হলো:

উত্তর

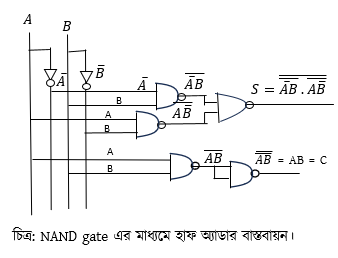

উদ্দীপকের ফিগারে দুটি ইনপুট ও দুটি আউটপুট যার সাথে হাফ অ্যাডারের মিল পাওয়াযায়। হাফ অ্যাডার এর ও দুটি ইনপুট ও দুটি আউটপুট থাকে। দুটি ইনপুট A ও B এর জন্য হাফ অ্যাডার নিম্নরূপ: question image হাফ অ্যাডার কে NAND gate এর মাধ্যমে বাস্তবায়ন করা হলো: S=AˉB+ABˉ=AB‾+ABˉ‾‾\mathrm{S}=\bar{A} B+A \bar{B}=\overline{\overline{\overline{A B}+A \bar{B}}} =AB‾⋅ABˉ‾=\overline{\overline{A B} \cdot A \bar{B}} C=AB=AB‾‾\mathrm{C}=\mathrm{AB}=\overline{\overline{A B}} question image হাফ অ্যাডার এর লজিক সার্কিট NAND gate দিয়ে রূপান্তর করা হলো: question image

উত্তর

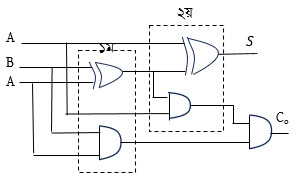

উদ্দীপকের হাফ অ্যাডারের ইনপুট সংখ্যা বৃদ্ধি করলে যে নতুন সার্কিট হবে তাহলো ফুল অ্যাডার। ফুল অ্যাডার দুটি হাফ অ্যাডার এর সমন্ময় তৈরি করা যায়। হাফ অ্যাডার দিয়ে ফুল অ্যাডার বাস্তবায়ন করা হলো: ১ম হাফ অ্যাডার এর দুটি ইনপুট Aও B হতে আউটপুট পাওয়া যায় S1 ও ক্যারি C1 এবং দ্বিতীয় অ্যাডার এ ইনপুট হিসেবে গ্রহণ করে C1 ও S1 ও আউটপুট প্রদান করে S2 ও C2 অর্থাৎ ফুল অ্যাডারে আউটপুট S2=SS^2 = S ও Co=C2+C1o = C^2 + C1 চিত্র: হাফ অ্যাডার দিয়ে ফুল অ্যাডার বাস্তবায়ন ১ম হাফ অ্যাডারের ক্ষেত্রে, S1=A⊕B↔C1=AB\mathrm{S}_1=\mathrm{A} \oplus \mathrm{B} \leftrightarrow \mathrm{C}_1=\mathrm{AB} ২য় হাফ অ্যাডারের জন্য, S2=S1⊕Ci=A⊕B⊕Ci\begin{aligned} \mathrm{S}_2 & =\mathrm{S}_1 \oplus \mathrm{Ci} \\ & =\mathrm{A} \oplus \mathrm{B} \oplus \mathrm{Ci}\end{aligned} = S (ফুল অ্যাডারের যোগফল) এবং C2=S1CiC^2 = S1 Ci =(A⊕B)Ci=(\mathrm{A} \oplus \mathrm{B}) \mathrm{Ci} আমরাজানি, ফুল অ্যাডারের আউটপুটদ্বয়, S1=A⊕B⊕C\mathrm{S}_1=\mathrm{A} \oplus \mathrm{B} \oplus \mathrm{C} ∴S=S2=A⊕B⊕C\therefore \mathrm{S}=\mathrm{S}_2=\mathrm{A} \oplus \mathrm{B} \oplus \mathrm{C} ও C0=AˉBCi+ABˉCi+ABCˉi+ABCi=Ci(AˉB+ABˉ)+AB(Cˉl+ci)=Ci(A⊕B)+AB1=Ci(A⊕B)+AB=C2+C1\begin{aligned} \mathrm{C}_0= & \bar{A} \mathrm{BCi}+\mathrm{A} \bar{B} \mathrm{Ci}+\mathrm{AB} \bar{C} \mathrm{i}+\mathrm{ABCi} \\ & =\mathrm{Ci}(\bar{A} B+\mathrm{A} \bar{B})+\mathrm{AB}\left(\bar{C}_l+\mathrm{ci}\right) \\ & =\mathrm{Ci}(\mathrm{A} \oplus \mathrm{B})+\mathrm{AB} 1 \\ & =\mathrm{Ci}(\mathrm{A} \oplus \mathrm{B})+\mathrm{AB} \\ & =\mathrm{C}_2+\mathrm{C}_1\end{aligned} ∴C0=C2+C1\therefore C_0=C_2+C_1
