উদ্দীপকের বর্তনীটির একটি ইনপুটের সংখ্যা বৃদ্ধি করলে নতুন যে বর্তনীটি পাওয়া যাবে NAND গেইট দ্বারা বাস্তবায়ন করে দেখাও।
উত্তর: উদ্দীপকের বর্তনীটির একটি ইনপুট সংখ্যা বৃদ্ধি করলে প্রাপ্ত বর্তনীটি হলো 4 [গণিত] 2 লাইন এনকোডার। শুধুমাত্র NAND গেইট দ্বারা 4 [গণিত] 2 লাইন এনকোডার নিচে বাস্তবায়ন করে দেখানো হলো- [চিত্র] সত্যক সারণী [চিত্র] সত্যক সারণি হতে পাই, [গণিত] এবং [গণিত] NAND গেইট দ্বারা 4 [গণিত] 2 এনকোডারের গেইট: [চিত্র]
HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক
HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল
উদ্দীপকের বর্তনীটির একটি ইনপুটের সংখ্যা বৃদ্ধি করলে নতুন যে বর্তনীট…
উদ্দীপক
Rajshahi · 2025
উত্তর
এনকোডার হলো এমন এক ধরনের সার্কিট যা আলাদা আলাদা লাইনের সিগন্যালকে এনকোড করে আউটপুট হিসেবে বাইনারি সংখ্যা প্রদান করে।
উত্তর
0+1 = 1 উপপাদ্যটি দ্বৈত নীতি মেনে চললে 1.0 = 0 হয়। AND এবং OR অপারেশনের সাথে সম্পর্কযুক্ত সূত্রকে দ্বৈত নীতি বলে। AND এবং OR অপারেশনের সাথে সম্পর্কযুক্ত সকল উপপাদ্য দ্বৈত নীতি মেনে চলে। যেমন- AND (.) এবং OR (+) অপারেটর পরস্পর বিনিময় হয়। অর্থাৎ AND(.) এর পরিবর্তে OR (+) এবং OR (+) এর পরিবর্তে AND(.) ব্যবহৃত হয়। সাথে 0 এবং 1 পরস্পর বিনিময় করে। অর্থাৎ, 0 এর পরিবর্তে 1 এবং 1 এর পরিবর্তে 0 ব্যবহৃত হয়।
সুতরাং, দ্বৈত নীতি মেনে 0+1=1 উপপাদ্যটি 1.0 = 0 হয়।
উত্তর
উদ্দীপকের বর্তনীটি ফুল অ্যাডার এর ব্লক ডায়াগ্রাম। মৌলিক গেইটের সাহায্যে ফুল অ্যাডার বাস্তবায়ন নিচে দেওয়া হলো-ফুল অ্যাডারের ইনপুট A ও B এবং পূর্বের ক্যারি এর আউটপুট যোগফল S এবং বর্তনী ক্যারি ।

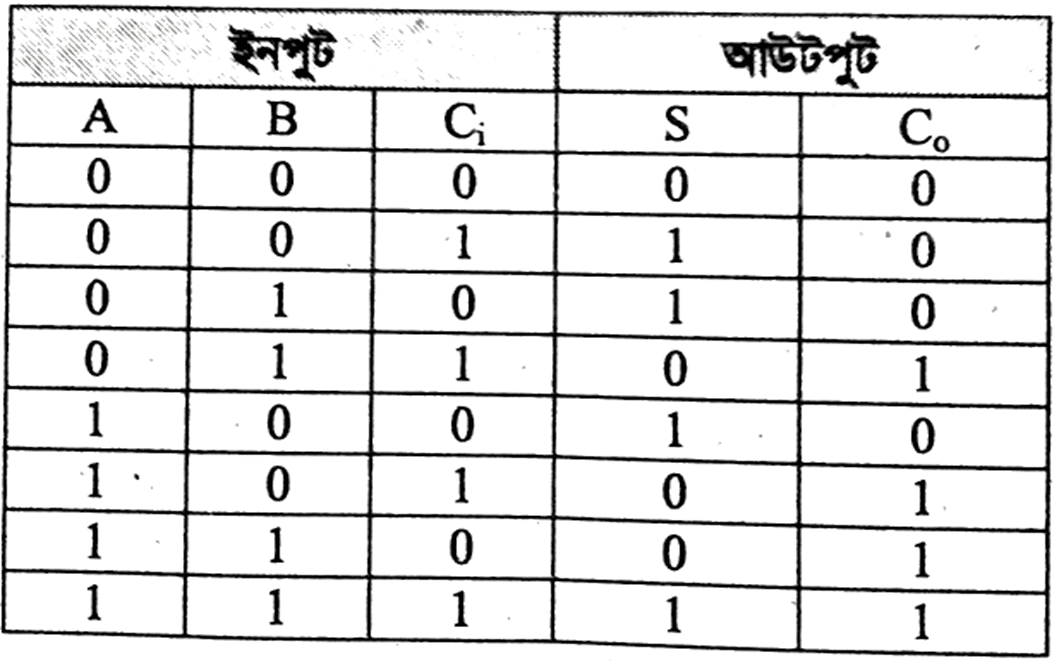

সত্যক সারণি
ফুল অ্যাডারের সত্যক সারণি থেকে লেখা যায় যে,

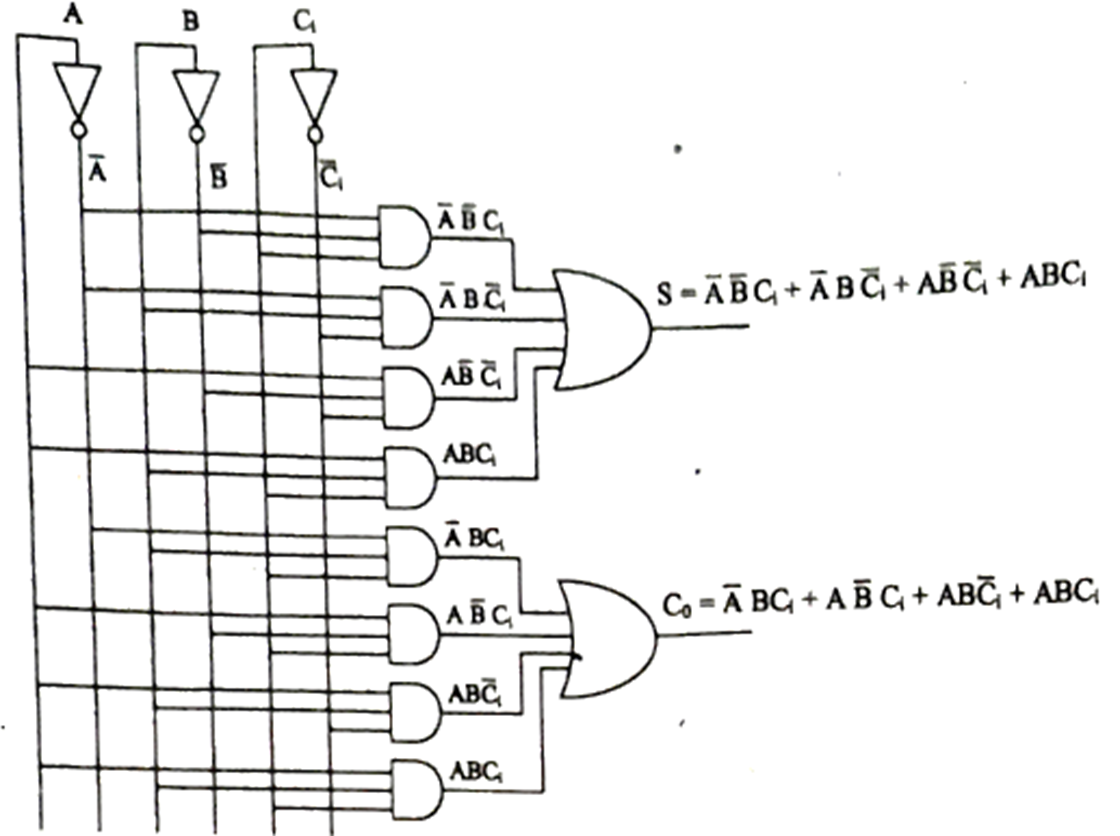

চিত্র: মৌলিক লজিক গেইট দিয়ে ফুল অ্যাডারের লজিক সার্কিট
সত্যক সারণি
ফুল অ্যাডারের সত্যক সারণি থেকে লেখা যায় যে,
চিত্র: মৌলিক লজিক গেইট দিয়ে ফুল অ্যাডারের লজিক সার্কিটউত্তর

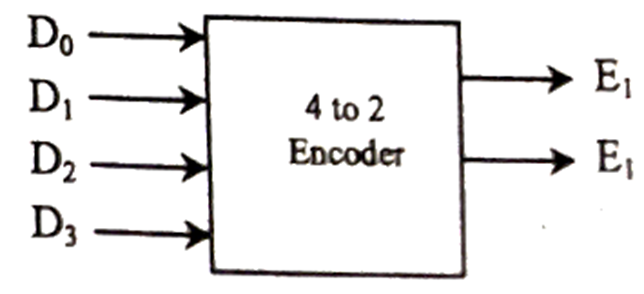

উদ্দীপকের বর্তনীটির একটি ইনপুট সংখ্যা বৃদ্ধি করলে প্রাপ্ত বর্তনীটি হলো 4 লাইন এনকোডার। শুধুমাত্র NAND গেইট দ্বারা 4 লাইন এনকোডার নিচে বাস্তবায়ন করে দেখানো হলো-

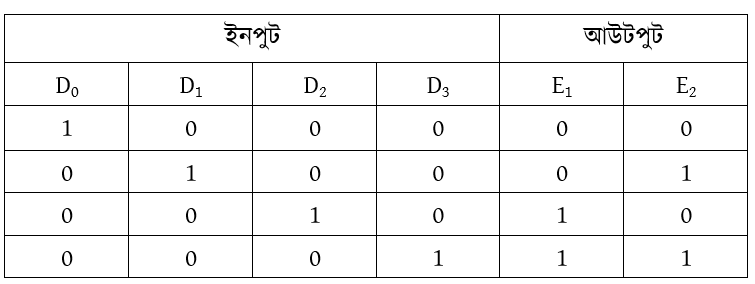

সত্যক সারণী
সত্যক সারণি হতে পাই, এবং

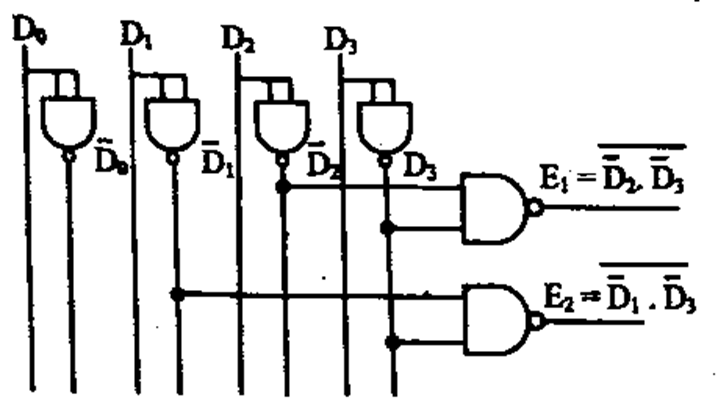

NAND গেইট দ্বারা 4 এনকোডারের গেইট:
সত্যক সারণী
সত্যক সারণি হতে পাই, এবং
NAND গেইট দ্বারা 4 এনকোডারের গেইট:
