উদ্দীপকের বর্তনীটির প্রদত্ত ইনপুট ও প্রাপ্ত আউটপুট অপরিবর্তিত রেখে একটি মাত্র লজিক গেইট দ্বারা বর্তনীটি প্রতিস্থাপন করা যায় কি-না তা লজিক সমীকরণের মাধ্যমে বিশ্লেষণ করে মতামত দাও।

উত্তর: উদ্দীপকের বর্তনীটির প্রদত্ত ইনপুট ও প্রাপ্ত আউটপুট অপরিবর্তিত রেখে একটি মাত্র লজিক গেইট দ্বারা বর্তনীটি প্রতিস্থাপন করা যায় কিনা তা লজিক সমীকরণের মাধ্যমে নিচে বিশ্লেষণ করে দেখানো হলো- উদ্দীপকের বর্তনীর পুরো লজিক: [গণিত] (সার্কিট আউটপুট)। [চিত্র] উদ্দীপকের সার্কিট থেকে প্রাপ্ত লজিক সমীকরণকে সরলীকরণের মাধ্যমে করে NAND গেইট দিয়ে প্রতিস্থাপন করা যায়। উপরিউক্ত আলোচনার মাধ্যমে তা বিশ্লেষণ করে দেখানো হয়েছে।

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উদ্দীপকের বর্তনীটির প্রদত্ত ইনপুট ও প্রাপ্ত আউটপুট অপরিবর্তিত রেখে …

উদ্দীপক

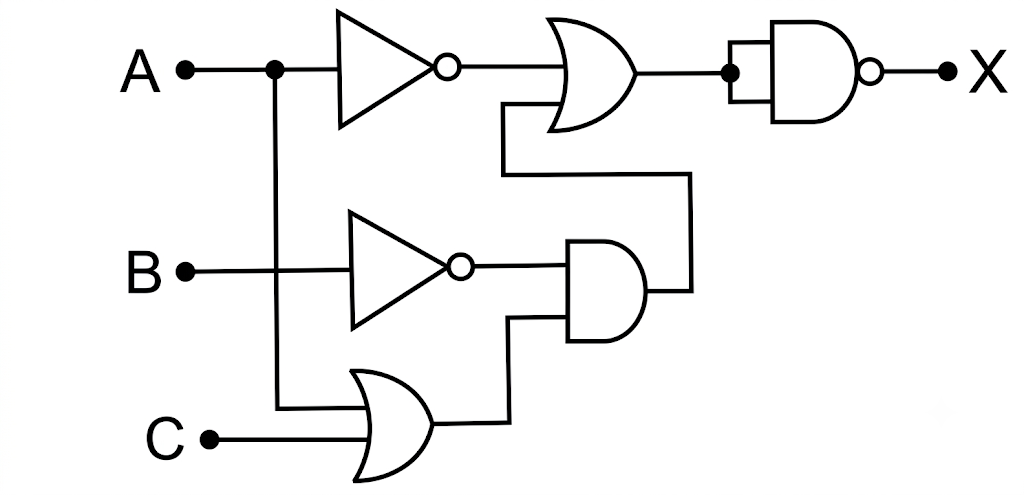

নিচের চিত্রটি লক্ষ কর এবং প্রশ্নগুলোর উত্তর দাও। question image

Rajshahi · 2023

উত্তর

এনকোডার হলো এমন এক ধরনের সার্কিট যা আলাদা আলাদা লাইনের সিগন্যালকে এনকোড করে আউটপুট হিসেবে বাইনারি সংখ্যা প্রদান করে।

উত্তর

ডি-মরগানের উপপাদ্যগুলো হলো- প্রথম উপপাদ্য: দুই বা ততোধিক বুলিয়ান চলকের যোগফলের পূরক ঐ চলকগুলোর পূরকের গুণফলের সমান। Aও B বুলিয়ান চলক হলে- A+B‾=A‾⋅B‾\overline{\mathrm{A}+\mathrm{B}}=\overline{\mathrm{A}} \cdot \overline{\mathrm{B}} দ্বিতীয় সূত্র: দুই বা ততোধিক বুলিয়ান চলকের গুণফলের পূরক ঐ চলকগুলোর পূরকের যোগফলের সমান। A ও B বুলিয়ান চলক হলে A⋅B‾=A‾+B‾\overline{\mathrm{A} \cdot \mathrm{B}}=\overline{\mathrm{A}}+\overline{\mathrm{B}} অর্থাৎ ডিমরগানের উপপাদ্য থেকে দেখা যায় যে, ডিমরগানের উপপাদ্য যৌক্তিক যোগ ও যৌক্তিক গুণের মধ্যে বিনিময় সাধন করে।

উত্তর

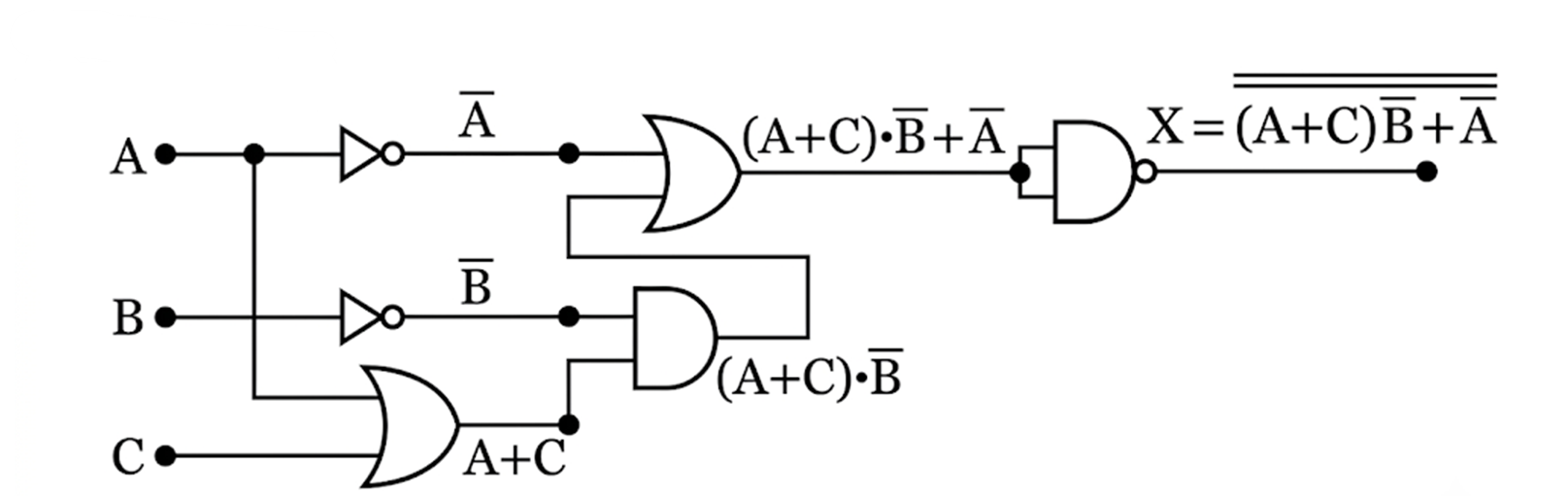

উদ্দীপকে উল্লিখিত XX-এর জন্য লজিক সমীকরণ নিচে নির্ণয় করা হলো: question image অর্থাৎ XX এর জন্য লজিক' সমীকরণটি হলো (A+C)Bˉ+Aˉ‾\overline{(A+C) \bar{B}+\bar{A}}

উত্তর

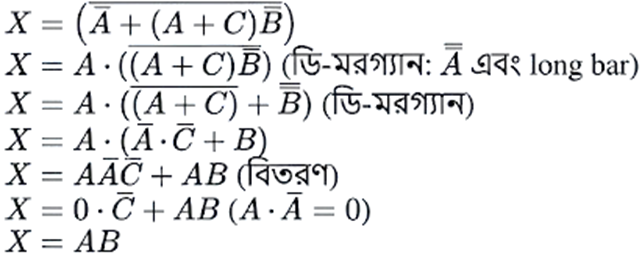

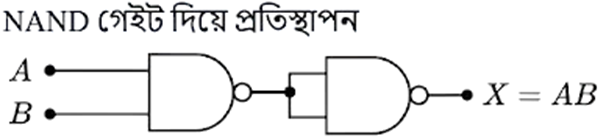

উদ্দীপকের বর্তনীটির প্রদত্ত ইনপুট ও প্রাপ্ত আউটপুট অপরিবর্তিত রেখে একটি মাত্র লজিক গেইট দ্বারা বর্তনীটি প্রতিস্থাপন করা যায় কিনা তা লজিক সমীকরণের মাধ্যমে নিচে বিশ্লেষণ করে দেখানো হলো- উদ্দীপকের বর্তনীর পুরো লজিক: X=(Aˉ+(A+C)Bˉ‾)X=(\overline{\bar{A}+(A+C) \bar{B}}) (সার্কিট আউটপুট)। question image question image উদ্দীপকের সার্কিট থেকে প্রাপ্ত লজিক সমীকরণকে সরলীকরণের মাধ্যমে করে NAND গেইট দিয়ে প্রতিস্থাপন করা যায়। উপরিউক্ত আলোচনার মাধ্যমে তা বিশ্লেষণ করে দেখানো হয়েছে।
