দৃশ্যকল্প-২ এর আউটপুট যে গেইটের সাথে সাদৃশ্যপূর্ণ তা NAND গেইট দিয়ে বাস্তবায়ন কর।

উত্তর: দৃশ্যকল্প-২ [চিত্র] দৃশ্যকল্প-২ এর আউটপুট [গণিত] যা X-NOR গেইটের সাথে সাদৃশ্যপূর্ণ। NAND গেইট দ্বারা X-NOR গেইট বাস্তবায়ন দেখানো হলো- [গণিত] এ সমীকরণ থেকে নিচে লজিক চিত্র দেখানো হলো- [চিত্র]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

দৃশ্যকল্প-২ এর আউটপুট যে গেইটের সাথে সাদৃশ্যপূর্ণ তা NAND গেইট দিয়…

উদ্দীপক

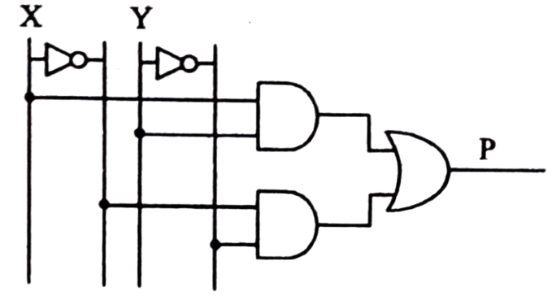

দৃশ্যকল্প-১- : PQR+PQ‾R+P‾QR+P‾\mathrm{PQR}+\mathrm{P} \overline{\mathrm{Q}} \mathrm{R}+\overline{\mathrm{P}} \mathrm{QR}+\overline{\mathrm{P}} Q‾R\overline{\mathrm{Q}} \mathrm{R} দৃশ্যকল্প-২ : question image

Jessore · 2024

উত্তর

কাউন্টার হলো এমন একটি সিকুয়েন্সিয়াল সার্কিট, যা ফ্লিপ ফ্লপ ও লজিক গেইটের সমন্বয়ে গঠিত সার্কিট এবং যা ইনপুট পালসের সংখ্যা গুণতে পারে।

উত্তর

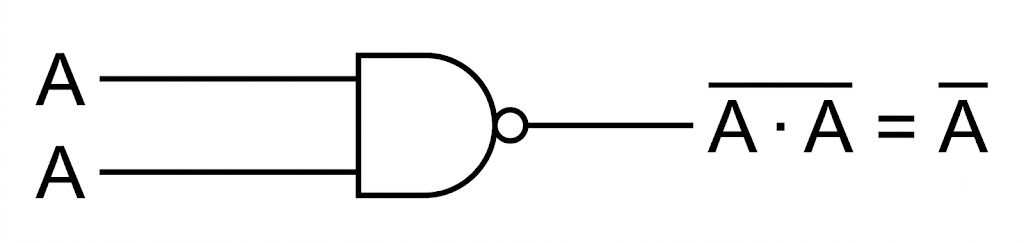

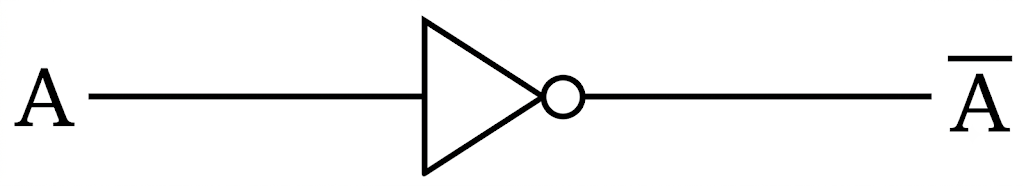

NAND গেইটের সকল ইনপুট একই হলে ইহা NOT গেইটে রূপান্তরিত হয়, যা একটি মৌলিক গেইট। NOT গেইটের আউটপুট হলো ইনপুটের বিপরীত অবস্থা অর্থাৎ, question image আমরা জানি, NAND গেইটের আউটপুট হলো AND গেইটের আউটপুটের বিপরীত। যদি ইনপুটগুলো একই হয় অর্থাৎ, সকল ইনপুট A হয় তখন, question image যা NOT গেইটের আউটপুট।

উত্তর

দৃশ্যকল্প-১ এর সরলীকৃত মান নিম্নরূপ: PQR+PQ‾R+P‾QR+P‾\mathrm{PQR}+\mathrm{P} \overline{\mathrm{Q}} \mathrm{R}+\overline{\mathrm{P}} \mathrm{QR}+\overline{\mathrm{P}} Q‾R\overline{\mathrm{Q}} \mathrm{R} =PR(Q+Q‾)+P‾R(Q+Q‾)=PR⋅1+P‾R⋅1[∵ A+A‾=1]=PR+P‾R=R(P+P‾)=R⋅1=R\begin{aligned} & =\quad \mathrm{PR}(\mathrm{Q}+\overline{\mathrm{Q}})+\overline{\mathrm{P}} \mathrm{R}(\mathrm{Q}+\overline{\mathrm{Q}}) \\ & =\quad \mathrm{PR} \cdot 1+\overline{\mathrm{P}} \mathrm{R} \cdot 1[\because \mathrm{~A}+\overline{\mathrm{A}}=1] \\ & =\quad \mathrm{PR}+\overline{\mathrm{P}} \mathrm{R} \\ & =\quad \mathrm{R}(\mathrm{P}+\overline{\mathrm{P}})=\mathrm{R} \cdot 1=\mathrm{R}\end{aligned}

উত্তর

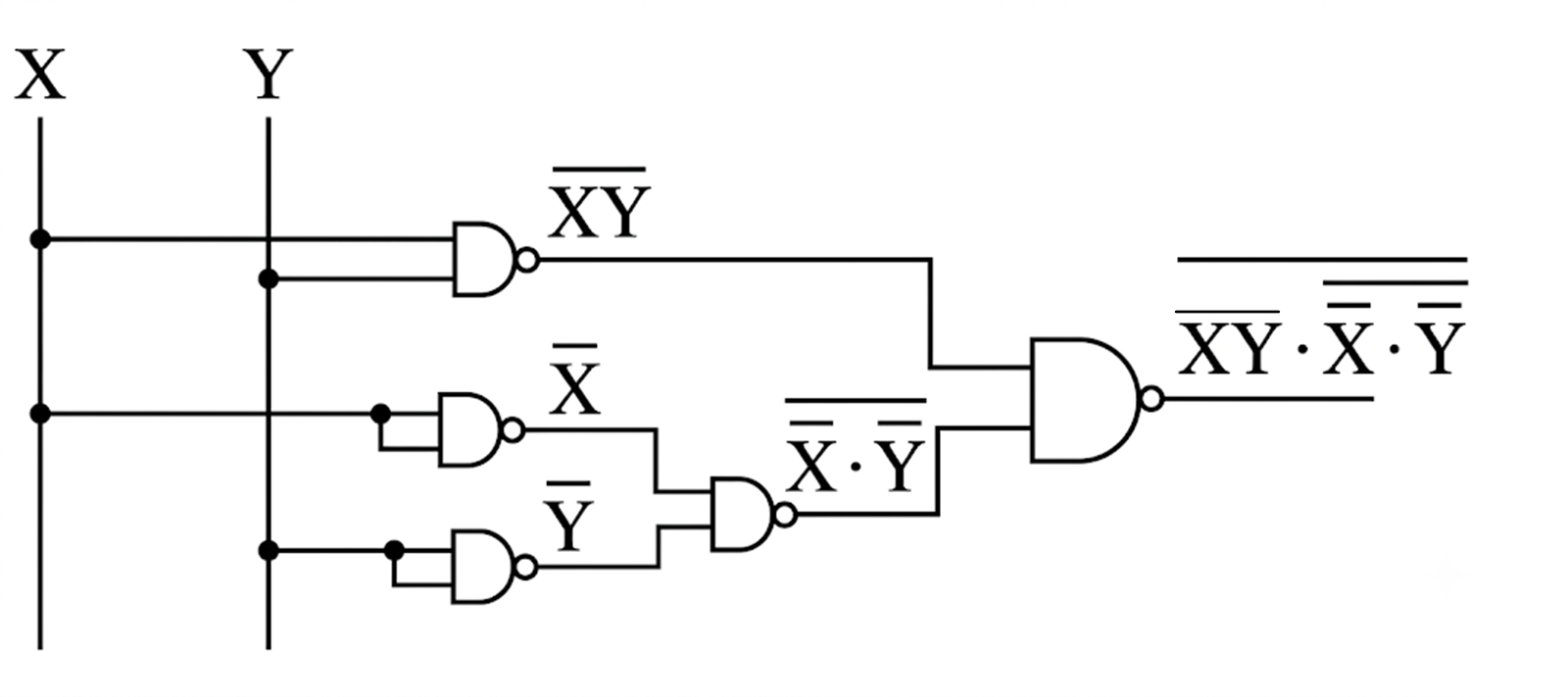

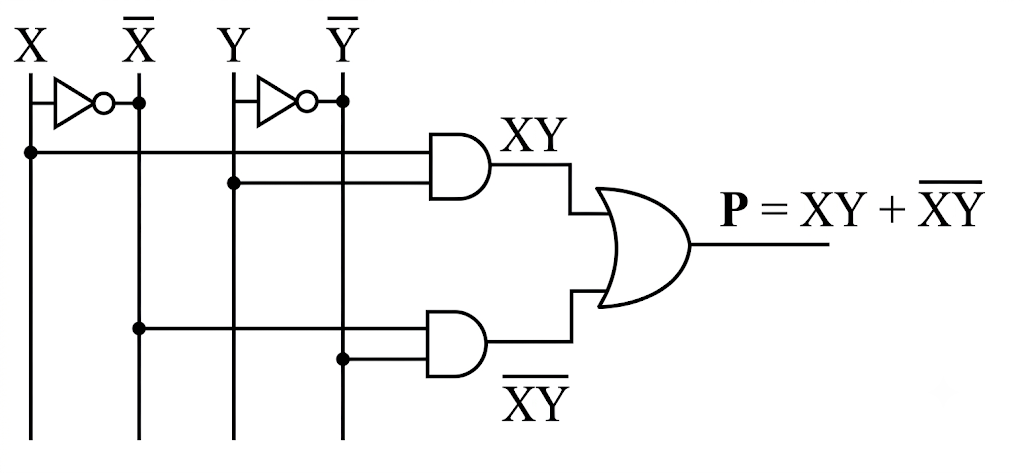

দৃশ্যকল্প-২ question image দৃশ্যকল্প-২ এর আউটপুট P=XY+XˉYˉP = XY + \bar{X}\bar{Y} যা X-NOR গেইটের সাথে সাদৃশ্যপূর্ণ। NAND গেইট দ্বারা X-NOR গেইট বাস্তবায়ন দেখানো হলো- P=X⊕Y‾=XY+XˉYˉ\begin{aligned} P & =\overline{X \oplus Y} \\ & =X Y+\bar{X} \bar{Y}\end{aligned} =XY+XˉYˉ‾‾=\overline{\overline{X Y+\bar{X} \bar{Y}}} =XY‾⋅XˉYˉ‾‾=\overline{\overline{X Y} \cdot \overline{\bar{X} \bar{Y}}} এ সমীকরণ থেকে নিচে লজিক চিত্র দেখানো হলো- question image
